专利号: 2012105228829
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

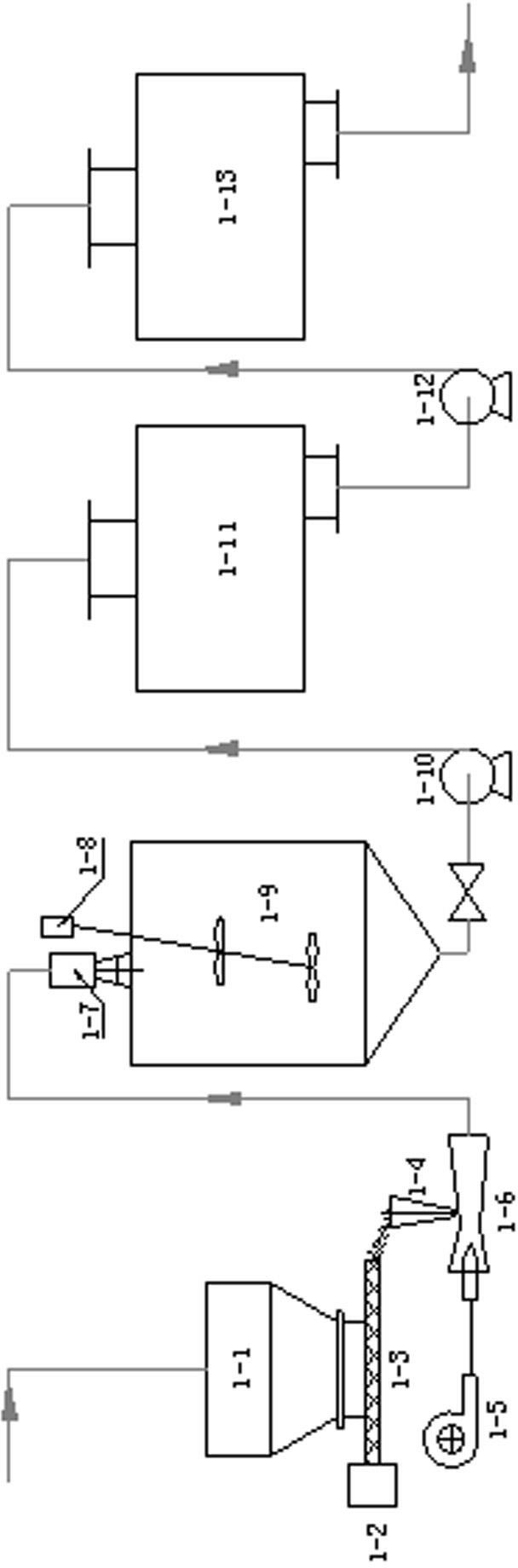

1. 一种水溶性聚合物快速溶解系统,其特征在于包括预分散系统、聚合物溶解系统以及连接各装置的风机、输送泵和管线,所述的预分散系统包括干粉储存器(1-1)、计量下料器(1-2)、螺旋输送器(1-3)、下料斗(1-4)、文丘里引射器(1-6)、水粉混合器(1-7)和预分散罐(1-9),其中干粉储存器(1-1) 安装于螺旋输送器(1-3)上部,下料斗(1-4)位于螺旋输送器(1-3)的斜下方,安装于文丘里引射器(1-6)的正上方,文丘里引射器(1-6)的入口接鼓风机(1-5),文丘里引射器(1-6) 的出口连接提升管道,提升管道再连接水粉混合器(1-7),水粉混合器(1-7)安装于预分散罐(1-9)上部,预分散罐(1-9)上部安装有电机,电机带动罐内的搅拌装置(1-8),所述的聚合物溶解系统采用两级或多级旋转填料床串联,预分散罐(1-9)下部连接出料管,出料管管路中安装有阀门和输送泵,输送泵与一级旋转填料床(1-11)的进液口用管线相连,一级旋转填料床(1-11)的出液口与二级旋转填料床(1-12)的进液口用管线相连, 所连管路上安装有阀门和输送泵,二级旋转填料床(1-12)与后续的旋转填料床连接至末级旋转填料床,末级旋转填料床的出液口与聚合物水溶液的外输管线相连。

2.根据权利要求1所述的一种水溶性聚合物快速溶解系统,其特征在于二级旋转填料床(1-12)所用填料的比表面积小于一级旋转填料床(1-11),孔隙率大于一级旋转填料床, 后续级数的旋转填料床与二级旋转填料床(1-12)的结构相同。

3.根据权利要求2所述的一种水溶性聚合物快速溶解系统,其特征在于一级旋转填料床(1-11)的填料层采用单层、同一种填料。

4.根据权利要求2所述的一种水溶性聚合物快速溶解系统,其特征在于二级旋转填料床填料层采用两层填料,内层填料厚度Dl与外层填料厚度D2之比为O. 8^1. 5,内层填料的比表面积大于外层填料的比表面,内层填料的孔隙率小于外层填料的孔隙率。

5.根据权利要求2所述的一种水溶性聚合物快速溶解系统,其特征在于填料为花环填料、旋转球填料、阶梯环填料或者矩鞍环填料。

6.根据权利要求1或2或3或4或5或6所述的一种水溶性聚合物快速溶解系统,其特征在于填料的材质为金属或塑料。

7.根据权利要求6所述的一种水溶性聚合物快速溶解系统,其特征在于各级旋转填料床的填料层直径为300 mm〜3000mm,填料层高度为50 mm〜800mm。

8. 一种水溶性聚合物快速溶解方法,基于权利要求7所述的水溶性聚合物快速溶解系统完成,其特征在于步骤如下:首先将聚合物粉体送入干粉储料器(ι-1)中,从储料器 (1-1)下部经过计量下料器(1-2)计量后进入螺旋输送器(1-3),输送出的干粉物料进入下料斗(1-4),鼓风机(1-5)从文丘里引射器(1-6)侧部鼓入空气,干粉在气流的作用下沿输送管线输送到预分散罐(1-9)顶部的水粉混合器(1-7),经计量的水同时进入水粉混合器 (1-7),在水粉混合器(1-7)聚合物粉末与水旋流接触混合并进入预分散罐(1-9),在搅拌作用下,固体粉末状物料在预分散罐(9)内分散为均匀的悬浮液;从预分散罐底部出料口出来的聚合物悬浮液经螺杆泵(1-10)输送至一级旋转填料床 (ι-ll)的进液管(I),调节转子转速为·300 rpm〜1000 rpm,连续进入进液管(I)的聚合物悬浮液通过下部的液体分布器(9)进入旋转的填料层(8),聚合物悬浮液在旋转的填料层由内到外被多次切割、分散,最后被甩到旋转填料床内壁,在重力作用下沿内壁流至旋转填料床底部,经出液口(4)流出,进入二级旋转填料床(1-13),二级旋转填料床(1-13)转速范围为100 rpm〜500rpm,经两级或多级串联的旋转填料床所输出的聚合物水溶液呈完全均匀溶解状态,连续输入外输管道。

9.根据权利要求8所述的水溶性聚合物快速溶解方法,其特征在于一级旋转填料床 (1-11)转速范围300 rpm〜600 rpm ;二级旋转填料床(1-13)转速范围为100 rpm〜300 rpm ο

10.根据权利要求8或9所述的水溶性聚合物快速溶解方法,其特征在于聚合物分子量是200万〜2000万,为阴离子型聚丙烯酰胺、阳离子型聚丙烯酰胺、非离子型聚丙烯酰胺或两性聚丙烯酰胺,聚合物水溶液配置浓度为50(Tl5000mg/L。
