专利号: 2012105228848
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

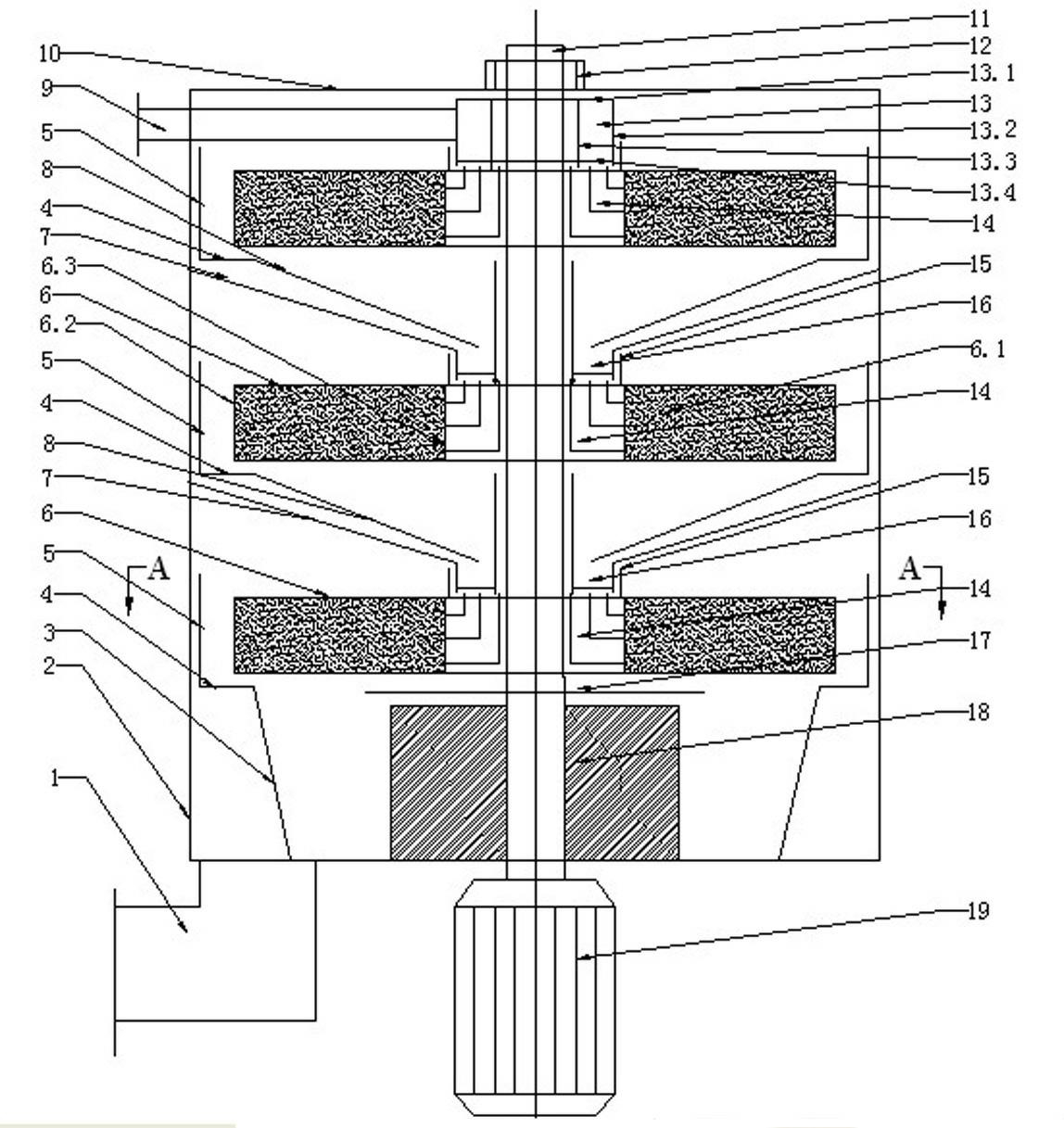

1. 一种水溶性聚合物快速溶解超重力装置,其特征在于包括外壳(2)、进液管(9)、出液管(I)、以及自上而下设置的两级或者两级以上的溶解系统,所述的溶解系统包括静态分布器、动态分布器、转子(6)以及导流结构,静态分布器设置于动态分布器的上方,动态分布器固定于转子的内侧,导流结构设置于转子外围,上级溶解系统的导流结构下端出口延伸到下级溶解系统的静态分布器上方,除末级导流结构之外的导流结构还包括设置于下方的外导流筒,外导流筒上端与外壳连接的,外导流筒下端与下级溶解系统的静态分布器的外筒连接,末级导流结构连接外壳的底部并与出液管连通,各级溶解系统的转子同轴设置安装于轴上,轴连接动力。

2.根据权利要求1所述的水溶性聚合物快速溶解超重力装置,其特征在于所述的动态分布器(14)包括若干同轴的圆筒(14. 1),圆筒(14.1)底部自内到外向上倾斜设置,各圆筒 (14.1)底部设置环形圆盘(14. 2)形成L形的通道,通道顶部对应静态分布器的缝隙,通道底部出口对应转子,转子高度3(T60mm对应一层圆筒和环形圆盘,其中最上一层环形圆盘与转子上盖板的间距和相邻环形圆盘轴向间距的比例为1:2〜1:4,最下一层环形圆盘与转子下盖板的间距和相邻环形圆盘轴向间距的比例为1:1〜1:4,中间环形圆盘轴向间距相等。

3.根据权利要求2所述的水溶性聚合物快速溶解超重力装置,其特征在于第一级溶解系统的静态分布器I (13)为夹套式结构,包括顶盖(13.1)、外筒I (13. 2)、内筒I (13.3) 和分布板I (13. 4),分布板I (13. 4)位于外筒I (13. 2)和内筒I (13. 3)形成的夹套底部, 分布板I (13. 4)上开有若干环形缝隙,其各环形缝隙面积的比例等于对应动态分布器中的环形圆盘的轴向间距比例。

4.根据权利要求3所述的水溶性聚合物快速溶解超重力装置,其特征在于第二级以及之后溶解系统的静态分布器II (16)为环式结构,包括内筒II (16.1)、外筒II (16. 2)以及外筒II (16. 2)和内筒II (16.1)之间设置的环形的分布板II (16. 3),分布板II (16. 3)、内筒II (16.1)以及外筒II (16. 2)同轴,分布板II的径向长度为分布板I的1. 5〜3倍。

5.根据权利要求2或3或4所述的所述的水溶性聚合物快速溶解超重力装置,其特征在于所述的除末级导流结构之外的导流结构包括导流板(4)、导流圈(5)、外导流筒(7)、内导流筒(8),导流圈(5)设置于转子(6)外围,导流圈(5)底部连接水平设置的导流板(4)的外圈,导流板(4)的内圈连接锥形结构的内导流筒(8)的上端,内导流筒(8)下端开口延伸到下级导流结构的静态分布器上方,外导流筒(7)设置于内导流筒(8)外围也为锥形结构, 外导流筒(7)的上端与外壳(2)内侧直接相连,外导流筒(7)的下端与下级导流结构的静态分布器的外筒上沿连接,末级导流结构包括导流板、导流圈、分流板(3),导流圈设置于转子外围,导流圈底部连接水平设置的导流板的外圈,导流板的内圈连接锥形结构的分流板的上端,分流板的下端连接外壳的底部,分流板内外的空间都与出液管连通。

6.根据权利要求5所述的所述的水溶性聚合物快速溶解超重力装置,其特征在于所述的转子包括上、下盖板,内、外支撑圈和填料;填料为散装填料或规整填料。

7.根据权利要求5所述的所述的水溶性聚合物快速溶解超重力装置,其特征在于所述的出液管(I)的管径为进液管(9)管径的2、倍。
