专利号: 201210528258X
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

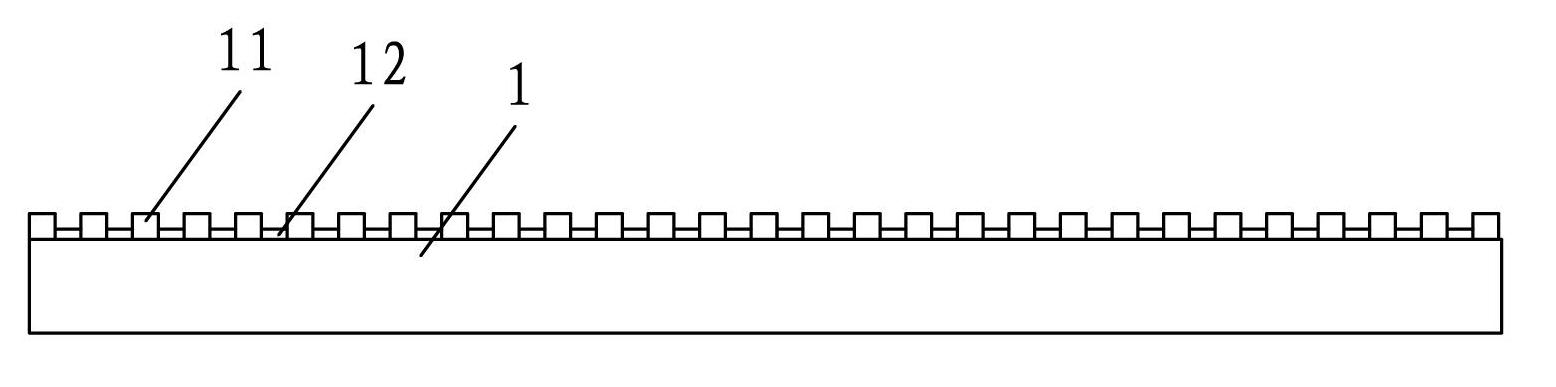

1.一种聚合物光栅核酸适体生物检测装置,其特征在于:包括金属样品盒、半导体激光器、分光镜、柱面透镜、光衰减器、线阵CCD传感器、数据处理模块以及生物传感器,该生物传感器包括一片用光学塑料制作的基体,该基体的下表面为光学平面,上表面为聚合物凹凸光栅,该聚合物凹凸光栅是由多条等间距设置的平行凹槽构成,且凹槽内沉积有一层核酸适体,该生物传感器固定在金属样品盒上,该光衰减器和线阵CCD传感器依次位于生物传感器的上方,该数据处理模块与线阵CCD传感器连接,该柱面透镜和分光镜依次位于生物传感器的下方,所述半导体激光器包括红光半导体激光器和绿光半导体激光器,该红光半导体激光器和绿光半导体激光器互成90度角安装在分光镜的底部和右侧,该分光镜、柱面透镜、光衰减器、线阵CCD传感器中心在同一光轴上。

2.根据权利要求1所述的聚合物光栅核酸适体生物检测装置,其特征在于:所述金属样品盒的中心设有一矩形凹陷区域,该矩形凹陷区域的长度为5毫米,宽度为3毫米,高度为1毫米,且矩形凹陷区域的中心位置有一个圆形通光小孔,且金属样品盒的上表面四个方向各有一个用作放置和取出生物传感器的槽形缺口,各槽形缺口的宽度为1.5毫米,深度为1毫米。

3.根据权利要求1所述的聚合物光栅核酸适体生物检测装置,其特征在于:所述红光半导体激光器的功率为3~5毫瓦、波长为650纳米、输出光束直径为1~2毫米,所述绿光半导体激光器的功率为5~10毫瓦、波长为532纳米、输出光束直径为1~2毫米,该红光、绿光半导体激光器的出光面距离分光镜的表面10~20毫米,且红光、绿光半导体激光器的中心轴线与分光镜的两个互相垂直的轴线重合。

4.根据权利要求2所述的聚合物光栅核酸适体生物检测装置,其特征在于:所述分光镜为立方体玻璃分光棱镜,边长为10~15毫米;所述柱面透镜为长10毫米、宽5毫米、焦距10毫米的玻璃柱面透镜,该柱面透镜安装在分光镜的正上方5毫米处;所述金属样品盒放置于柱面透镜的正上方10毫米处,柱面透镜的焦点与金属样品盒之圆形通光小孔的中心重合。

5.根据权利要求1所述的聚合物光栅核酸适体生物检测装置,其特征在于:所述光衰减器放置于金属样品盒的上方30毫米处,该光衰减器是由两个薄膜偏振片组成的,两个薄膜偏振片的直径都是30毫米,其中一个薄膜偏振片固定不动,另一个薄膜偏振片可以绕中心轴线自由旋转以改变激光透过衰减量。

6.根据权利要求1所述的聚合物光栅核酸适体生物检测装置,其特征在于:所述线阵CCD传感器放置于光衰减器的上方10毫米处,该线阵CCD传感器的CCD长度不小于25毫米,光敏元素为2700个,光敏元素尺寸为11×11微米,光谱响应范围0.3~0.9微米;所述光衰减器和线阵CCD传感器同轴安装在同一个可以左右移动的盒子中,当测量生物传感器的衍射光强度时,盒子位于金属样品盒的正上方;当放置和取出生物传感器时,盒子位于金属样品盒的左上方。

7.根据权利要求1所述的聚合物光栅核酸适体生物检测装置,其特征在于:所述数据处理模块包括12位A/D转换器和单片机。
