1.一种光交联的海藻酸钠与聚乙烯醇-苯乙烯基吡啶盐缩合物复合膜,其特征在于以海藻酸钠和聚乙烯醇-苯乙烯基吡啶盐缩合物为原料,采用如下步骤制备而成:将海藻酸钠和聚乙烯醇-苯乙烯基吡啶盐缩合物分别溶于去离子水中得到质量百分比是1%~4%的海藻酸钠溶液和聚乙烯醇-苯乙烯基吡啶盐缩合物溶液,按照海藻酸钠和聚乙烯醇-苯乙烯基吡啶盐缩合物的质量比是1∶0.3~1.0的比例充分混合均匀,过滤,静置消泡后,将混合溶液流涎于玻璃板上,放置在40℃的烘箱中干燥24h后,成膜,最后在紫外灯光照下,发生光交联反应,获得光交联海藻酸钠与聚乙烯醇-苯乙烯基吡啶盐缩合物复合膜。
2.权利要求1中所述的光交联的海藻酸钠与聚乙烯醇-苯乙烯基吡啶盐缩合物复合膜的制备方法,其特征在于将海藻酸钠和聚乙烯醇-苯乙烯基吡啶盐缩合物分别溶于去离子水中得到质量百分比是1%~4%的海藻酸钠溶液和聚乙烯醇-苯乙烯基吡啶盐缩合物溶液,按照海藻酸钠和聚乙烯醇-苯乙烯基吡啶盐缩合物的质量比是1∶0.3~1.0的比例充分混合均匀,过滤,静置消泡后,将混合溶液流涎于玻璃板上,放置在40℃的烘箱中干燥
24h后,成膜,最后在紫外灯光照下,发生光交联反应,获得光交联海藻酸钠与聚乙烯醇-苯乙烯基吡啶盐缩合物复合膜。光照时间是0~25min,其中不包括0min。

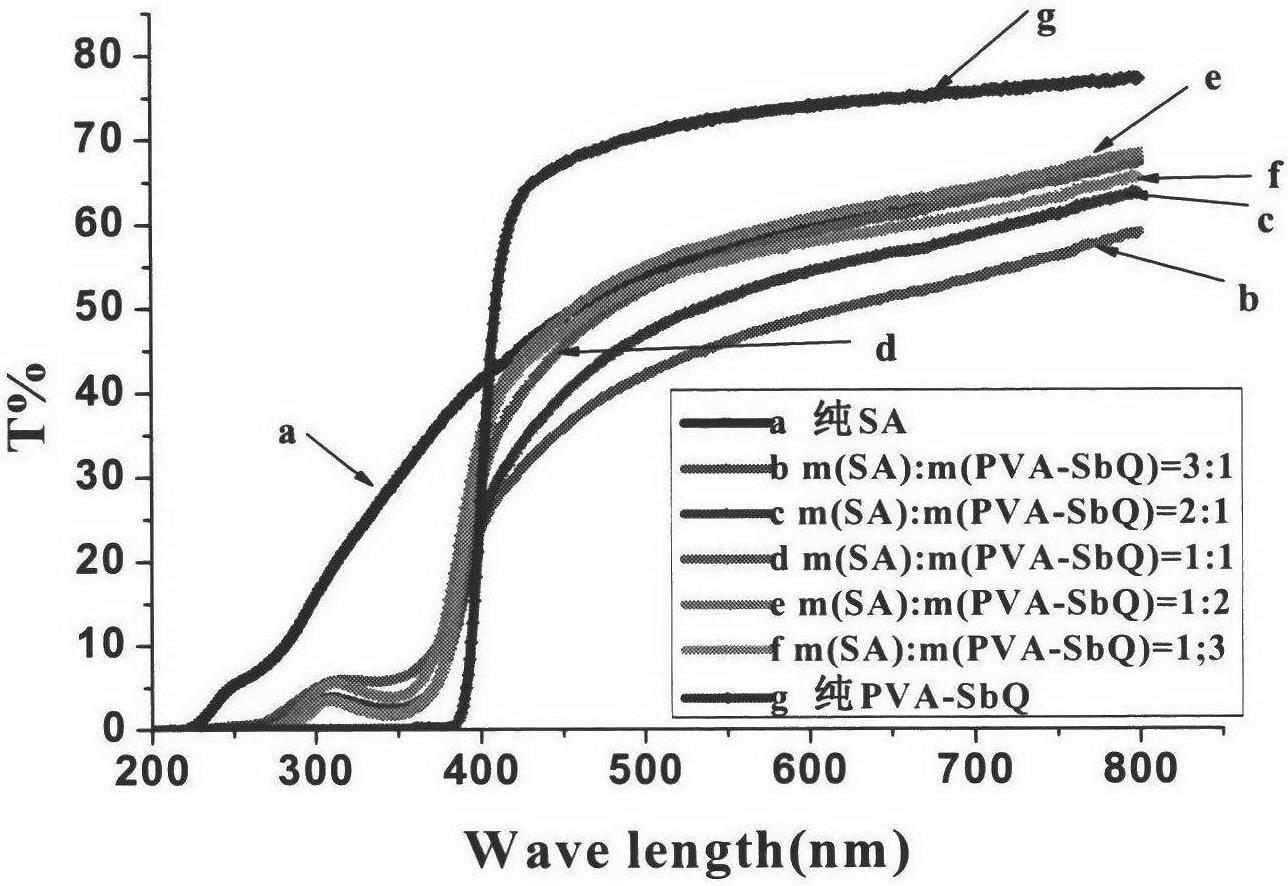

3.权利要求1所述的光交联的海藻酸钠与聚乙烯醇-苯乙烯基吡啶盐缩合物复合膜可以用于防紫外线的包装材料。
