专利号: 2012105412282
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 弹药;爆破
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种液体反冲式单级火箭箭体,其特征在于,包括液体存储舱、气压舱、控制舱以及根据所述气压舱内的压强动作的压强跳变装置,所述控制舱位于所述气压舱的顶部,且所述控制舱与所述气压舱通过所述压强跳变装置可分离地连接,所述液体存储舱位于所述气压舱的底部且与所述液体存储舱连通,所述液体存储舱上设有喷射口。

2.如权利要求1所述的液体反冲式单级火箭箭体,其特征在于,所述气压舱的顶部设有通气接口,所述压强跳变装置包括结构体、跳变气室和随着所述跳变气室的移动而动作的跳变销,所述结构体内开设有顶部封闭的十字型槽,所述通气接口伸入所述十字型槽的纵槽中并与所述结构体固定连接,所述跳变气室可沿所述纵槽移动地设于所述十字型槽中,且所述跳变气室与所述结构体的顶部之间设有弹性复位部件,所述跳变气室可移动地套设在所述通气接口上并与所述通气接口连通,所述跳变销设于所述十字型槽的横槽中,所述控制舱的内壁上设有定位槽,所述跳变销的自由端可分离地插接在所述定位槽中。

3.如权利要求2所述的液体反冲式单级火箭箭体,其特征在于,所述跳变销内设有一回销弹簧,所述回销弹簧的两端分别与所述跳变销和所述十字型槽的所述横槽的内壁固定,所述跳变销与所述跳变气室相对的端面为斜面且所述斜面与所述跳变气室相抵靠,所述斜面的倾斜角为锐角。

4.如权利要求3所述的液体反冲式单级火箭箭体,其特征在于,所述倾斜角的角度为

45°~60°。

5.如权利要求2-4任一项所述的液体反冲式单级火箭箭体,其特征在于,所述气压舱的所述通气接口上套设有密封圈,所述跳变气室套设在所述密封圈上。

6.如权利要求5所述的液体反冲式单级火箭箭体,其特征在于,所述密封圈为橡胶圈。

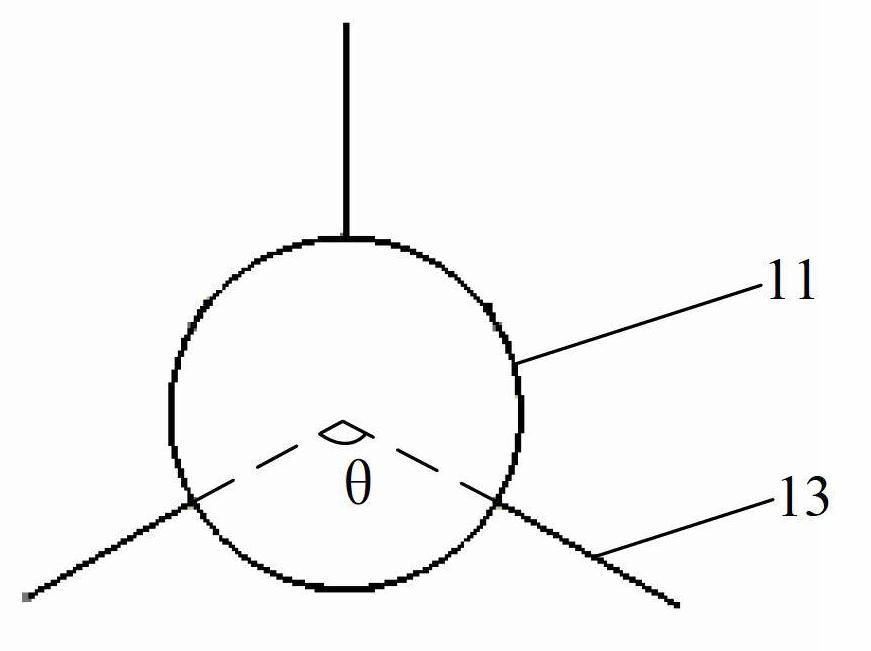

7.如权利要求2-4任一项所述的液体反冲式单级火箭箭体,其特征在于,所述箭体还包括至少两个平衡翼,所述平衡翼沿所述箭体的周向均匀地安装在所述液体存储舱上、所述气压舱上或所述液体存储舱与所述气压舱的连接处。

8.如权利要求2-4任一项所述的液体反冲式单级火箭箭体,其特征在于,所述箭体还包括降落伞包和数据记录组件,所述数据记录组件固定在所述控制舱中,所述降落伞包固定连接在所述控制舱内。

9.如权利要求2-4任一项所述的液体反冲式单级火箭箭体,其特征在于,所述液体存储舱内的液体为水,所述气压舱内的气体压强为130PSI。
