1. 一种钒、钨脱硝催化剂再生方法，其特征在于该方法包括以下步骤：步骤（I)将实际工业应用过的中毒V2O5-WO3(Mc)O3VTiO2催化剂活水冲洗；步骤（2)将冲洗后的中毒V2O5-WO3(Mc)O3VTiO2催化剂浸没于装有再生液的液相低温等离子体再生装置中；步骤（3)接通高压脉冲电源，在再生液中对中毒V205-W03(Mo03)/Ti02催化剂放电 60-120min ；步骤（4)取出催化剂，干燥箱内烘干3小时。

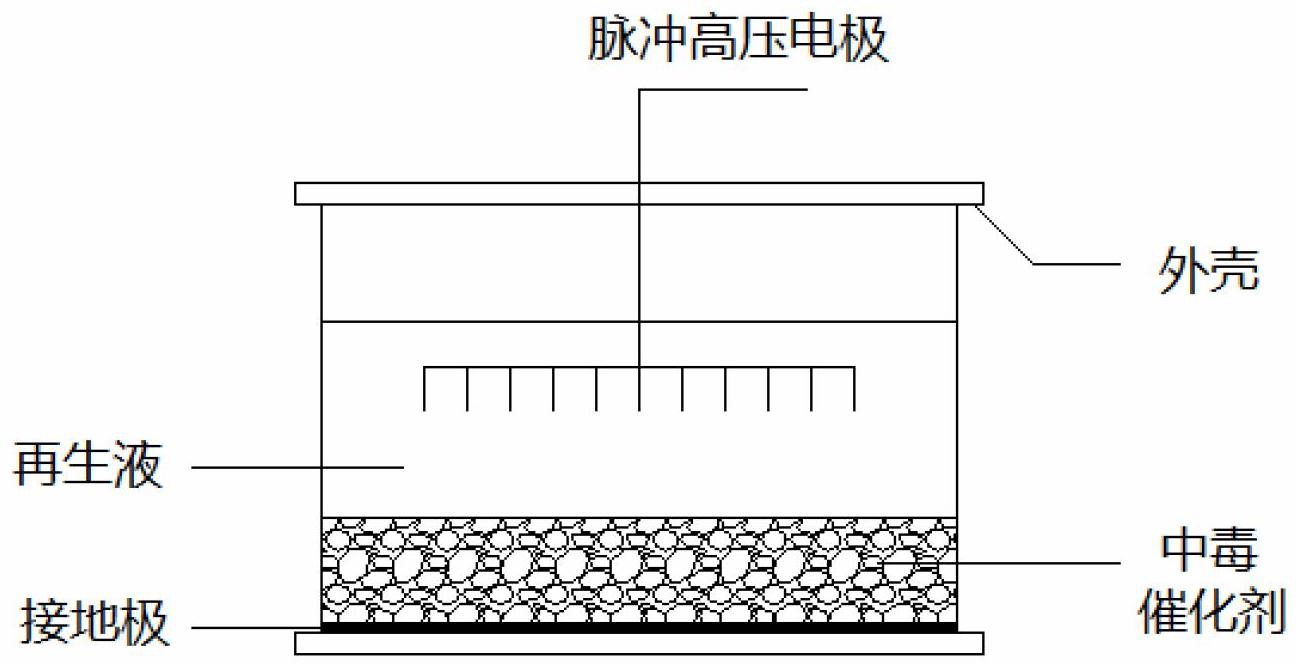

2.根据权利要求1所述的一种钒、钨脱硝催化剂再生方法，其特征在于：所述的液相低温等离子体再生装置包括外壳、放电极、接地极、高压脉冲电源；外壳内设置有放电极和接地极，放电极与外部的高压脉冲电源连接，接地极位于外壳内底部且与放电极位置相对。

3.根据权利要求2所述的一种钒、钨脱硝催化剂再生方法，其特征在于：所述的外壳由有机玻璃制成。

4.根据权利要求2所述的一种钒、钨脱硝催化剂再生方法，其特征在于：所述的放电极，其设置形式为：不锈钢盘下垂直植有25根不锈钢针。

5.根据权利要求2所述的一种钒、钨脱硝催化剂再生方法，其特征在于：所述的接地极由不锈钢盘制成。

6.根据权利要求2所述的一种钒、钨脱硝催化剂再生方法，其特征在于：所述的接地极与放电极距离100-300mm。

7.根据权利要求2所述的一种钒、钨脱硝催化剂再生方法，其特征在于：所述的高压脉冲电源可形成陡前沿、窄脉冲的脉冲电压，峰值电压为10-50kV，频率为100-300hz。
