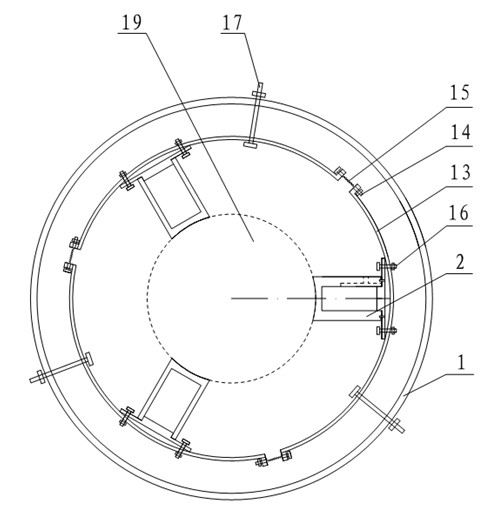

1.一种围压条件下岩石三轴实验声发射传感器固定装置,其特征在于:它包括固定圆环(1)、设在固定圆环(1)内的预紧机构和固定在预紧机构内与岩样(19)相接触的多个声发射传感器密封室(2),固定圆环(1)通过螺栓(17)与预紧机构铰接在一起;
所述的声发射传感器密封室(2)包括开有导槽(8)的密封缸体(3),密封缸体(3)内设有沿导槽(8)装入其中的声发射传感器(7),密封缸体(3)端口处设有密封盖(4),所述的密封盖(4)与密封缸体(3)通过紧固螺钉(5)连接,之间设有密封圈(6);声发射传感器(7)与密封盖(4)之间设有挠性垫片(12),密封缸体(3)的侧壁上开有内注入粘钢型结构胶(11)的出线孔(10),出线孔(10)内设有与声发射传感器(7)相连接的同轴电缆线(9);
所述的预紧机构包括多个弧形预紧钢片(13)和将多个弧形预紧钢片(13)连为圆环的调节螺栓(14),调节螺栓(14)上设有弹簧(15),多个弧形预紧钢片(13)通过弹簧(15)相互联结;
所述的声发射传感器密封室(2)通过密封盖上的螺钉(16)和螺栓孔(18)固定在弧形预紧钢片(13)上,利用调节螺栓(14)调节弹簧(15)的长度使声发射传感器密封室(2)紧贴岩样上,声发射传感器密封室(2)前部与岩样(19)相接触,所述声发射传感器密封室(2)的顶端面为圆弧面,能很好地贴合在圆柱型岩样上;通过弧形预紧钢片(13)和弹簧(15)组成环形预紧机构,能确保岩样变形破坏整个过程中,声发射传感器密封室(2)都能紧贴在岩样(19)上;声发射传感器(7)沿导槽(8)装入密封缸体(3)内,通过出线孔(10)、声发射传感器(7)与同轴电缆线(9)相连接,固定圆环(1)控制声发射传感器的空间位置,同时通过螺栓(17)与预紧机构铰接后,确保岩样峰后发生大的位移时,整个声发射传感器固定装置不发生大的变形。
2.根据权利要求1所述的一种围压条件下岩石三轴实验声发射传感器固定装置,其特征在于:所述的多个弧形预紧钢片(13)的数量与多个声发射传感器(7)的数量相同。
