专利号: 2012105687105
申请人: 澳思登科学仪器(上海)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于测量液体粘度并且围绕中心轴线旋转的中心旋转轴单元,与设置在被测液体中的测量转子单元相连接,其特征在于,包括:旋转轴上部;

与所述测量转子单元相连接的旋转轴下部;以及分别与所述旋转轴上部和所述旋转轴下部固定连接的平衡曲杆部,其中所述平衡曲杆部包括:

位于所述中心轴线一侧的曲杆部分;

与所述曲杆部分相结合并且位于所述中心轴线另一侧的平衡块;

至少一个设置在所述曲杆部分上的第一平衡调节螺杆;以及设置在所述平衡块上的第二平衡调节螺杆,所述第一平衡调节螺杆和所述第二平衡调节螺杆分别沿着与所述中心轴线相垂直的平面中的两个相互垂直的方向移动使得所述中心旋转轴单元的重心在所述中心轴线上。

2.根据权利要求1所述的中心旋转轴单元,其特征在于:其中,所述曲杆部分呈半工字型,包括上横向杆,下横向杆以及分别与所述上横向杆和所述下横向杆的一端一体连接并且处于远离所述中心轴线的外侧的竖向杆,所述平衡块安装在所述下横向杆的另一端,所述下横向杆具有一个长度方向与所述曲杆部分的半工字型截面相垂直的贯穿的第一螺孔,所述第一平衡调节螺杆设置在所述第一螺孔,所述平衡块具有一个长度方向与所述第一螺孔相垂直并且与所述中心轴线垂直相交的第二螺孔,所述第二平衡调节螺杆设置在所述第二螺孔。

3.根据权利要求1所述的中心旋转轴单元,其特征在于:其中,所述曲杆部分呈半工字型,包括上横向杆,下横向杆以及分别与所述上横向杆和所述下横向杆的一端一体连接并且处于远离所述中心轴线的外侧的竖向杆,所述平衡块安装在所述下横向杆的另一端,所述下横向杆具有两个长度方向与所述曲杆部分的半工字型截面相垂直并且相对设置的第一螺孔,所述第一平衡调节螺杆为两个,分别设置在两个所述第一螺孔,所述平衡块具有一个长度方向与所述第一螺孔相垂直并且与所述中心轴线垂直相交的第二螺孔,所述第二平衡调节螺杆设置在所述第一螺孔。

4.根据权利要求1所述的中心旋转轴单元,其特征在于:其中,旋转轴下部包含一个万向链接器。

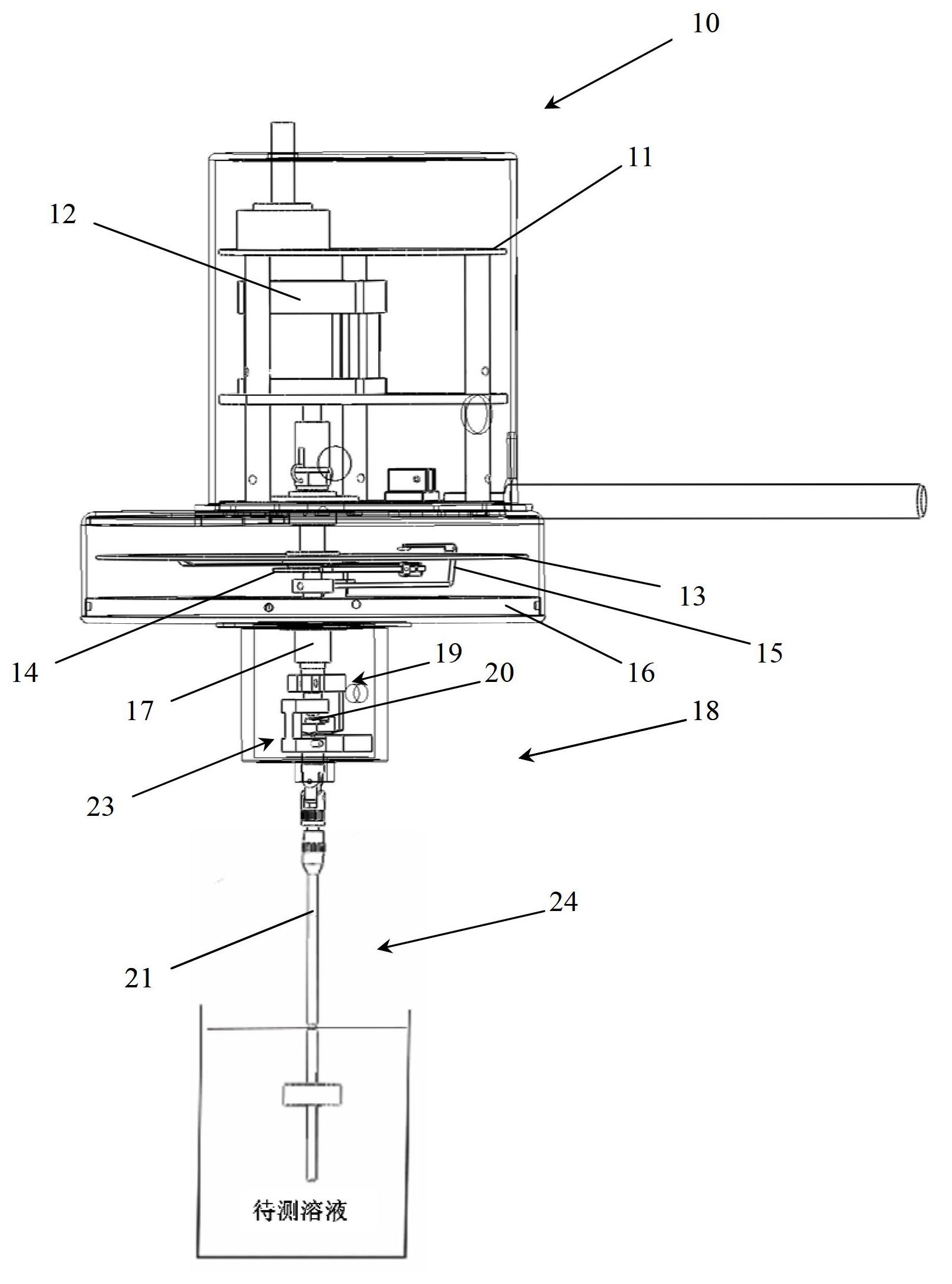

5.一种液体粘度测量仪,用于测定液体粘度,其特征在于,具有:一个围绕中心轴线旋转的中心旋转轴单元;以及一个设置在被测液体中的测量转子单元,其中,所述中心旋转轴单元包括:

旋转轴上部;

与所述测量转子单元相连接的旋转轴下部;以及分别与所述旋转轴上部和旋转轴下部固定连接的平衡曲杆部,所述平衡曲杆部包括:

位于所述中心轴线一侧的曲杆部分;

与所述曲杆部分相结合并且位于所述中心轴线另一侧的平衡块;

设置在所述曲杆部分上的至少一个第一平衡调节螺杆;以及设置在所述平衡块上的第二平衡调节螺杆,所述第一平衡调节螺杆和所述第二平衡调节螺杆分别沿着与所述中心轴线相垂直的平面中的两个相互垂直的方向移动使得所述中心旋转轴单元的重心在所述中心轴线上。

6.根据权利要求5所述的液体粘度测量仪,其特征在于:其中,所述曲杆部分呈半工字型,包括上横向杆,下横向杆以及分别与所述上横向杆和所述下横向杆的一端一体连接并且处于远离所述中心轴线的外侧的竖向杆,所述平衡块安装在所述下横向杆的另一端,所述下横向杆具有一个长度方向与所述曲杆部分的半工字型截面相垂直的贯穿的第一螺孔,所述第一平衡调节螺杆设置在所述第一螺孔,所述平衡块具有一个长度方向与所述第一螺孔想垂直并且与所述中心轴线垂直相交的第二螺孔,所述第二平衡调节螺杆设置在所述第二螺孔。

7.根据权利要求5所述的液体粘度测量仪,其特征在于:其中,所述曲杆部分呈半工字型,包括上横向杆,下横向杆以及分别与所述上横向杆和所述下横向杆的一端一体连接并且处于远离所述中心轴线的外侧的竖向杆,所述平衡块安装在所述下横向杆的另一端,所述下横向杆具有两个长度方向与所述曲杆部分的半工字型截面相垂直并且相对设置的第一螺孔,所述第一平衡调节螺杆为两个,分别设置在两个所述第一螺孔,所述平衡块具有一个长度方向与所述第一螺孔相垂直并且与所述中心轴线垂直相交的第二螺孔,所述第二平衡调节螺杆设置在所述第一螺孔。

8.根据权利要求5所述的液体粘度测量仪,其特征在于:其中,旋转轴下部包含一个万向链接器。
