1.一种纳米氧化铜的形貌可控制备方法，其特征在于，包括以下步骤：

2+

（1）以二水合二氯化铜为铜源、去离子水为溶剂，配制得到Cu 浓度为0.02~0.2 mol/L的溶液，加入表面活性剂，常温下搅拌30 min；

（2）配制5 mol/L的氢氧化钠溶液，逐滴滴加入步骤（1）所配制的溶液中，充分搅拌；

（3）将步骤（2）所得到的溶液转移至反应釜中，密封，置于100~200℃的烘箱中反应

2~30 h；

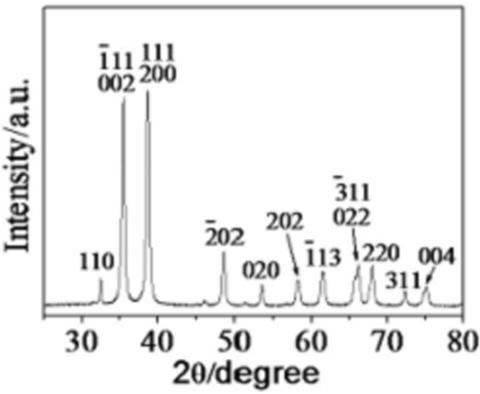

（4）反应结束后离心收集产物，将产物用去离子水和无水乙醇分别清洗多次，然后在空气中45℃干燥，即得。

2.根据权利要求1所述的纳米氧化铜的形貌可控制备方法，其特征在于，所述表面活性剂为十二烷基苯磺酸钠或十六烷基三甲基溴化铵。

3.根据权利要求1或2所述的纳米氧化铜的形貌可控制备方法，其特征在于，所述的表面活性剂的加入量为0.5~5 g/250mL。

4.根据权利要求1或2所述的纳米氧化铜的形貌可控制备方法，其特征在于，所述去离子水：氢氧化钠溶液的体积比为25:2。

5.根据权利要求1或2所述的纳米氧化铜的形貌可控制备方法，其特征在于，所述的去离子水为250 mL，氢氧化钠溶液为20 mL，反应釜的体积375 mL。
