1.一种CuInSe2纳米粒子的形貌与尺寸可控制备方法，其特征在于，包括以下步骤：（1）将三氯化铟和氯化亚铜溶于油胺溶剂中，加热并搅拌，配制得到三氯化铟、氯化亚铜的油胺溶液；

（2）将单质硒粉加入油胺溶液中，搅拌并加热升温，使单质硒粉溶解；

（3）将步骤（1）所得到的溶液注射入步骤（2）所得到的溶液中，升温至190~290℃，反应

10 ~240 min；

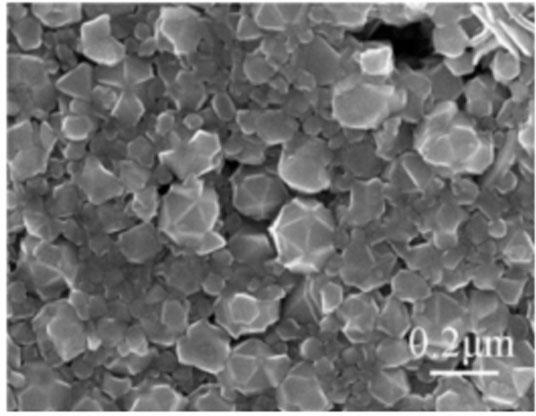

（4）反应结束后，将产物清洗、离心收集，即可得到高纯度、具有不同尺寸和形貌的CuInSe2纳米粒子。

2.根据权利要求1所述的一种CuInSe2纳米粒子的形貌与尺寸可控制备方法，其特征在于，所述的步骤（1）与步骤（2）中油胺的体积比为1:6,三氯化铟加入量为

0.1~2mmol/5mL，三氯化铟、氯化亚铜、单质硒粉的摩尔比为1:1:2。
