1.一种可控制备多种形貌FeNi3微纳米材料的方法，其特征在于，包括以下步骤：

3+

（1）以六水合三氯化铁为铁源、六水合二氯化镍为镍源，去离子水为溶剂，配制得到Fe

2+

浓度为0.005~0.03 mol/L、Ni 浓度为0.015~0.09 mol/L的溶液，控制六水合三氯化铁与六水合二氯化镍的摩尔比为1:3；

（2）将氢氧化钠加入到步骤（1）所配制的溶液中，充分搅拌；

（3）将水合肼逐滴滴加入步骤（2）所得到的溶液中，充分搅拌；

（4）将步骤（3）所得到的溶液转移至反应釜中，密封，置于120~200℃的烘箱中反应

0.5~24 h；

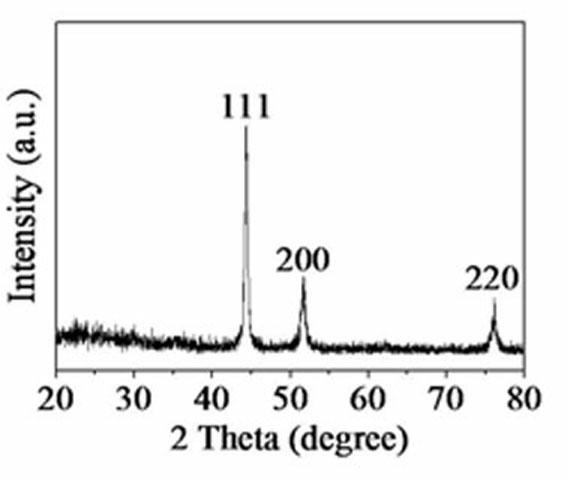

（5）反应结束后用磁铁分离产物，将产物用去离子水和无水乙醇分别清洗，然后在空气中常温干燥，即可得到高纯度具有各种形貌的FeNi3磁性合金微纳米材料。

2.根据权利要求1所述的可控制备多种形貌FeNi3微纳米材料的方法，其特征在于，所述的去离子水为30-39 mL，氢氧化钠的质量为0.1~4 g，水合肼的体积为1~10 mL。

3.根据权利要求1或2所述的可控制备多种形貌FeNi3微纳米材料的方法，其特征在于，所述的水合肼的体积浓度为80%。

4.根据权利要求1或2所述的可控制备多种形貌FeNi3微纳米材料的方法，其特征在于，所述的步骤（3）的溶液体积为40 mL，转移至50 mL反应釜中时，始终保证80%的填充量。
