专利号: 2012105857093
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁的冶金
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

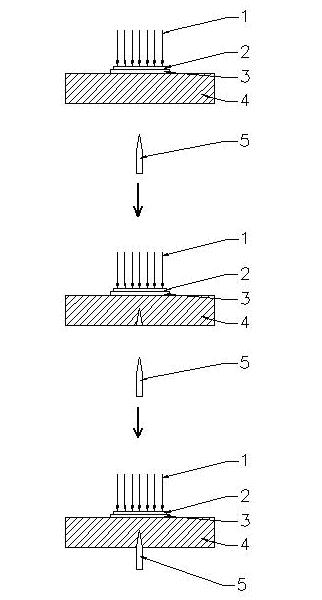

1.一种锥压与激光冲击相结合的小孔强化方法,其特征在于,对待加工板料/工件(4)进行激光冲击强化和采用在待加工孔位置用硬度较高的锥形压头(5)压入板料/工件(4)相结合的方法,具体步骤为:A)对板料/工件(4)进行表面清洁处理,保持表面的清洁平整,无脂类等残留物;

B)在板料/工件(4)待加工小孔及周围表面贴上能量吸收层(3)和约束层(2);

C)将板料/工件(4)放置于激光器的工作台上且定位,对板料/工件(4)待加工小孔及周围进行单面激光冲击强化;

D)板料/工件(4)完成激光冲击强化后用锥形压头(5)从没有进行激光冲击强化的一面压入板料/工件(4)的小孔待加工位置,待压入一定深度后取出; E)在板料/工件(4)预定位置加工小孔;

F)加工完成后对板料(4)进行后处理。

2.根据权利要求1所述的一种锥压与激光冲击相结合的小孔强化方法,其特征在于,所述步骤C)、D)替换为:C)将板料/工件(4)放置于激光器的工作台上且定位,对板料/工件(4)待加工小孔及周围进行单面或双面激光冲击强化;D)板料/工件(4)完成激光冲击强化后用锥形压头(5)从两面压入板料/工件(4)的小孔待加工位置,压入后取出。

3.根据权利要求1所述的一种锥压与激光冲击相结合的小孔强化方法,其特征在于,所述步骤C)、D)替换为:C)将锥形压头(5)从不进行激光冲击强化的一面压入板料/工件(4)待加工小孔中心位置;D)抽出锥形压头(5)后,在待加工小孔及周围对板料/工件(4)未进行压入处理的一面进行激光冲击强化。

4.根据权利要求1所述的一种锥压与激光冲击相结合的小孔强化方法,其特征在于,所述步骤C)、D)替换为:C)将锥形压头(5)从不进行激光冲击强化的一面压入板料/工件(4)待加工小孔中心位置;D)不抽出锥形压头(5),保持锥形压头(5)与板料/工件(4)呈挤压状态,在待加工小孔及周围对板料/工件(4)未进行压入处理的一面进行激光冲击强化。

5.根据权利要求1、2或3所述的一种锥压与激光冲击相结合的小孔强化方法,其特征在于,所述步骤C)或D)中,激光冲击的参数根据板料/工件(4)加工小孔需要调节,激光脉冲宽度的调节范围为0.002 ns -99ns、激光光斑半径的调节范围为0.2 mm -10mm、激光脉冲能量大小的调节范围为0.1 J -99J。

6.根据权利要求1、2或3所述的一种锥压与激光冲击相结合的小孔强化方法,其特征在于,所述步骤B)中,能量吸收层为铝箔、黑漆或黑胶带;约束层为水、K9光学玻璃或有机玻璃。

7.根据权利要求1、2或3所述的一种锥压与激光冲击相结合的小孔强化方法,其特征在于,所述步骤B)中,所述锥形压头(5)材料为淬火钢、硬质合金、金刚石烧结体中的一种,锥度在1:6~1:0.5之间,锥形压头截面最大直径与孔径比在0.25~0.85之间,锥头通过刀柄与进给系统连接。
