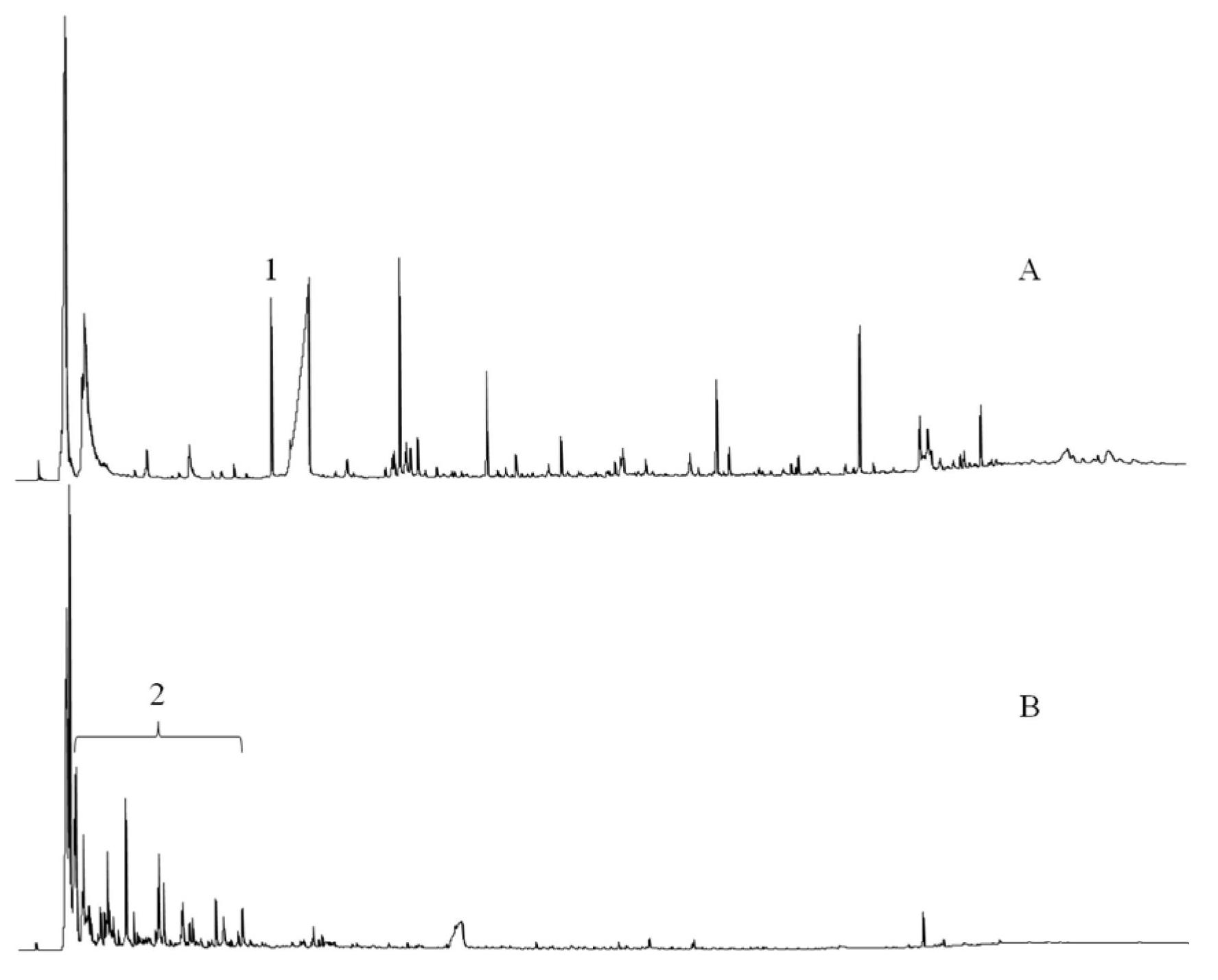

1.一种鉴定含涤纶的二组分混纺织物的混纺成分和测定各混纺成分含量的方法，其特征在于所述方法为：将含涤纶的二组分混纺织物样品剪碎，以石英砂作为固体质量分散剂，采用裂解气相色谱-质谱联用方法测定含涤纶的二组分混纺织物样品裂解谱图，依据不同纤维各自的特征裂解峰对混纺织物样品进行定性，再以仅出现在涤纶中的特征裂解峰为定量峰，采用气相色谱方法测定含涤纶的二组分混纺织物样品中定量峰的峰面积；以涤纶质量为横坐标，以涤纶相应特征裂解峰峰面积为纵坐标制作标准曲线，根据标准曲线和公式（1）计算样品中涤纶百分含量，进而获得另一成分的百分含量；所述含涤纶的二组分混纺织物样品与石英砂质量比为1：150~250；

所述裂解气相色谱质谱联用方法中，气相条件为：色谱柱为弱极性柱，柱温：初温

50℃，以3 ~10℃/min的速率升温到300℃，保持5~15min；汽化室温度250~300℃，FID检测器温度250~300℃，分流比为30~50:1，载气为N2，载气速度1 ml/min；

裂解器条件：裂解炉温度：500 ~700℃；气相裂解器接口温度250~300℃；

质谱条件：传输线温度：250~280℃，EI离子源温度：250~280℃；质谱扫描范围40~650 amu；

公式（1）中A为样品中特征裂解峰的峰面积，D为标准曲线的截距，m1为制样时称取样品总质量，m2为制样时称取石英砂总质量，w为进样质量，k为标准曲线的斜率。

2.如权利要求1所述鉴定含涤纶的二组分混纺织物的混纺成分和测定各混纺成分含量的方法，其特征在于所述含涤纶的二组分混纺织物样品与石英砂质量比为1：200。

3.如权利要求1所述鉴定含涤纶的二组分混纺织物的混纺成分和测定各混纺成分含量的方法，其特征在于所述仅在涤纶中出现的特征裂解峰为苯甲酸乙烯酯峰、联苯峰、乙二醇二苯甲酸酯峰或2 –(苯甲酰)乙烯基对苯二甲酸乙二醇酯峰。

4.如权利要求1所述鉴定含涤纶的二组分混纺织物的混纺成分和测定各混纺成分含量的方法，其特征在于所述仅在涤纶中出现的特征裂解峰为苯甲酸乙烯酯峰。
