专利号: 2012105932639
申请人: 广州市第一人民医院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

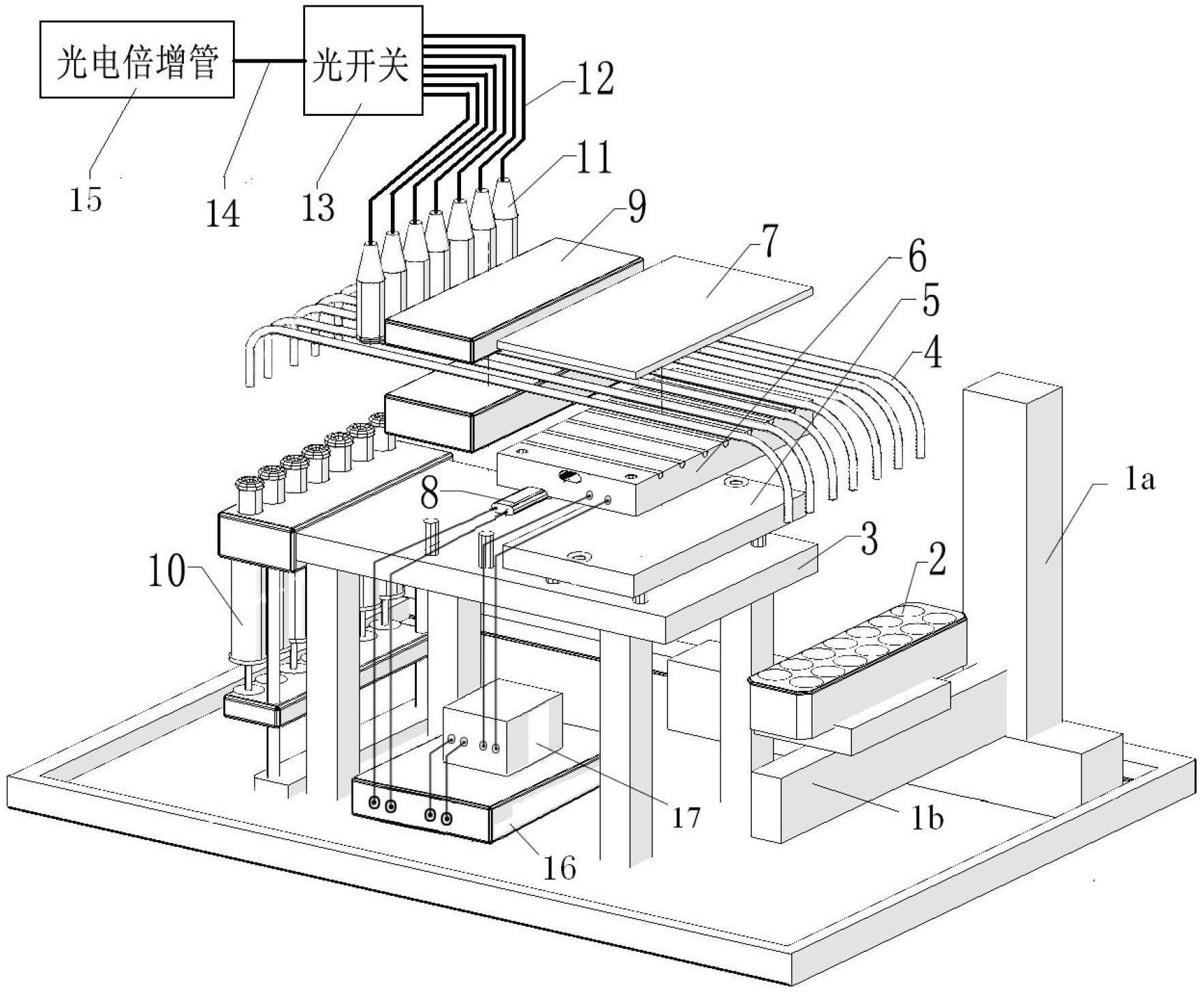

1.一种化学发光免疫分析系统,其特征在于包括三维运动进样平台、温度控制模块、磁场控制模块、流体控制单元和光学检测模块;三维运动进样平台、温度控制模块、磁场控制模块和光学检测模块依次连接,流体控制单元与温度控制模块连接;

所述的三维运动进样平台由样品/试剂承载托盘、位移台、丝杠和驱动电机组成;样品/试剂承载托盘设置于位移台的顶部,位移台设置于丝杠上,驱动电机设置于丝杠的顶端;

所述的温度控制模块设置有温度传感器、温度控制器、继电器、从上至下依次连接的盖板、含有平行毛细管嵌合沟槽的加热铝板和加热片;温度传感器设置于加热铝板中,温度传感器通过导线与温度控制器连接,继电器分别与温度传感器、温度控制器连接;温度控制模块设置于样品/试剂承载托盘的左侧;所述的毛细管嵌合沟槽内设置有毛细管;

所述的流体控制单元为多通道注射器,多通道注射器与所述的毛细管的末端连接;

所述的磁场控制模块设置于温度控制模块的左侧,包括两个独立的、上下叠放的电磁铁,两个电磁铁之间设置有一狭缝,所述的毛细管设置于狭缝中;

所述的光学检测模块设置于电磁铁的左侧,包括光纤、光开关和光电倍增管,光纤与光开关连接,光开关通过单根光纤与光电倍增管连接,光纤与所述的毛细管一一对应垂直耦合。

2.根据权利要求1所述的化学发光免疫分析系统,其特征在于:所述的毛细管的材质为塑料、玻璃或石英。

3.根据权利要求1所述的化学发光免疫分析系统,其特征在于:所述的毛细管的内径为100~1000微米,长度为10~50cm。

4.根据权利要求1所述的化学发光免疫分析系统,其特征在于:所述的加热铝板为含有2~96个平行毛细管嵌合沟槽的加热铝板。

5.根据权利要求1所述的化学发光免疫分析系统,其特征在于:所述的光学检测模块包括依次连接的毛细管-光纤接口、输入光纤、光开关、输出光纤和光电倍增管。

6.根据权利要求1所述的化学发光免疫分析系统,其特征在于:所述的流体控制单元为多通道微量注射器。

7.根据权利要求1所述的化学发光免疫分析系统,其特征在于:所述的温度控制模块、磁场控制模块和光学检测模块分别固定在承载支架上。

8.运用权利要求1~7任一项所述的化学发光免疫分析系统进行的分析方法,其特征在于包括以下步骤:(1)往毛细管中依次引入5μL矿物油、2μL磁珠悬液以及5μL待检样品,液段以

0.1~5cm/s迁移至温控区后,磁珠悬液与待检样品进行免疫反应,免疫反应的条件为20~

40℃反应1~10min;

(2)步骤(1)中的液段完成免疫反应后,以0.1~5cm/s运行至磁场区,启动毛细管上方的电磁铁,磁场强度为150mT,使磁珠固定在毛细管壁上;

(3)启动微量注射器,排出毛细管中的溶液后,往毛细管中引入10μL洗涤液,20~

40℃洗涤磁珠,排出洗涤液,重复洗涤2次;同时,启动磁场控制模块,磁场强度为150mT,以

1~100Hz频率震荡;

(4)往毛细管中引入标记有辣根过氧化物酶或碱性磷酸酶的检测抗体,20~40℃孵育

1~10min,在磁珠上形成抗体-抗原-抗体或抗原-抗体-抗体复合物;同时,启动磁场控制模块,磁场强度为150mT,以1~100Hz频率震荡;

(5)启动微量注射器,排出毛细管中的溶液后,往毛细管中引入10μL洗涤液,20~

40℃洗涤磁珠,排出洗涤液,重复洗涤2次;同时,启动磁场控制模块,磁场强度为150mT,以

1~100Hz频率震荡;

(6)往毛细管中引入5μL含有化学发光底物的反应液,该反应液与磁珠接触后,在辣根过氧化物酶或碱性磷酸酶的催化下发生化学发光反应,反应条件为25~40℃反应0.5~

20min;同时,启动磁场控制模块,磁场强度为150mT,以1~100Hz频率震荡;

(7)步骤(6)中的液段完成化学发光反应后,以0.1~5cm/s迁移至检测区;化学发光信号被光纤采集并传输至光电倍增管进行检测。

9.根据权利要求8所述的化学发光免疫分析系统进行的分析方法,其特征在于:步骤(1)中:

所述的磁珠表面固定有捕获抗体或者捕获抗原;

所述的磁珠悬液采用以下方法进行配制:将磁珠颗粒分散于磷酸缓冲液中,每毫升磷酸缓冲液含有0.1~0.5g磁珠颗粒,搅拌均匀,得到磁珠悬液;

步骤(3)和(5)中所述的洗涤液为pH7.2、0.1mol/L Na2HPO4水溶液;

步骤(6)中:

所述的化学发光底物为鲁米诺/增强剂或3-(2-螺旋金刚烷)-4-甲氧基-4-(3-磷氧酰)-苯基-1,2-二氧环乙烷;

所述的反应液为体积比1:1的鲁米诺-双氧水混合液或体积比1:1的3-(2-螺旋金刚烷)-4-甲氧基-4-(3-磷氧酰)-苯基-1,2-二氧环乙烷-双氧水混合液。

10.权利要求1~7任一项所述的化学发光免疫分析系统的应用,其特征在于:所述的化学发光免疫分析系统在药物、临床医学、食检、生命科学、环境或材料科学领域中进行应用。
