专利号: 2013100033443
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

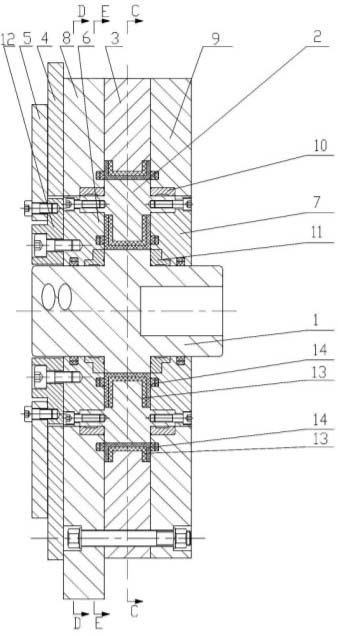

1.一种电液伺服加载系统用复式液压摆动缸,其特征在于:包括加载缸转轴(1),加载缸壳体(2)、同步缸壳体(3)、感应同步器定子(4)、感应同步器转子(5)、加载缸左端盖(6)、加载缸右端盖(7),同步缸左端盖(8)和同步缸右端盖(9)、止推轴承Ⅰ(10)和止推轴承Ⅱ(11);

同步缸壳体(3)的两侧设有同步缸左端盖(8)和同步缸右端盖(9),同步缸左端盖(8)与感应同步器定子(4)连接;

同步缸壳体(3)中心设有空腔,加载缸壳体(2)设置在同步缸壳体(3)的空腔内,加载缸壳体(2)与同步缸壳体(3)之间形成油腔,所述的同步缸壳体(3)的内表面上至少设有两个静叶片Ⅰ(301),静叶片Ⅰ(301)与加载缸壳体(2)动密封配合;

加载缸壳体(2)的两侧设置有加载缸左端盖(6)和加载缸右端盖(7),加载缸左端盖(6)与感应同步器转子(5)连接,加载缸壳体(2)的外圆表面套设有止推轴承Ⅰ(10),加载缸转轴(1)的外圆表面套设有止推轴承Ⅱ(11);

加载缸壳体(2)内设有加载缸转轴(1),所述的加载缸转轴(1)位于在加载缸壳体(2)内的一端设置进油孔(203)和出油孔(204),加载缸转轴(1)另一端呈中空结构设置,加载缸壳体(2)和加载缸转轴(1)之间形成油腔,所述的加载缸壳体(2)的内表面上至少设有两个静叶片Ⅱ(201),加载缸壳体(2)的外表面上至少设有两个动叶片Ⅱ(202),静叶片Ⅱ(201)与加载缸转轴(1)动密封配合,动叶片Ⅱ(202)与同步缸壳体(3)动密封配合;

加载缸转轴(1)的外表面上至少设有两个动叶片Ⅰ(101),动叶片Ⅰ(101)与加载缸壳体(2)动密封配合;

静叶片Ⅰ(301)与动叶片Ⅱ(202)间隔设置,静叶片Ⅱ(201)与动叶片Ⅰ(101)间隔设置。

2.如权利要求1所述的一种电液伺服加载系统用复式液压摆动缸,其特征在于:所述的液压摆动缸还包括辅助端盖(12),感应同步器转子(5)和辅助端盖(12)的一侧连接,辅助端盖(12)的另一侧和加载端左端盖(6)连接。

3.如权利要求1所述的一种电液伺服加载系统用复式液压摆动缸,其特征在于:所述的静叶片Ⅰ(301)沿同步缸壳体(3)内表面等分设置。

4.如权利要求1所述的一种电液伺服加载系统用复式液压摆动缸,其特征在于:所述的静叶片Ⅱ(201)沿加载缸壳体(2)的内表面等分设置。

5.如权利要求1所述的一种电液伺服加载系统用复式液压摆动缸,其特征在于:所述的动叶片Ⅱ(202)沿加载缸壳体(2)的外表面等分设置。

6.如权利要求1所述的一种电液伺服加载系统用复式液压摆动缸,其特征在于:所述的动叶片Ⅰ(101)沿加载缸转轴(1)的外表面等分设置。

7.如权利要求1所述的一种电液伺服加载系统用复式液压摆动缸,其特征在于:所述的进油孔(203)和出油孔(204)靠加载缸转轴(1)轴心分布。
