1.一种开关变换器双缘恒定导通时间调制电压型控制方法，其特征在于：在任意一个采样脉冲信号的开始时刻检测输出电压，将输出电压值和电压基准值相减，并乘以系数K，得到信号f；预设一个或两个恒定导通时间T1，T2，并将导通时间相加，再乘以系数K’，得到信号f’；将信号f和信号f’相加之后，生成可变关断时间，采用恒定导通时间和可变关断时间组成的控制时序，控制开关变换器开关管的导通与关断。

2.根据权利要求1所述之开关变换器双缘恒定导通时间调制电压型控制方法，其特征在于：在任意一个采样脉冲信号的开始时刻导通开关管，同时检测输出电压，将输出电压值和电压基准值相减，并乘以系数K1，得到第一信号f1；预设两个恒定导通时间，并将两者相加，再乘以系数K2，得到第二信号f2；将第一信号f1和第二信号f2相加之后，生成可变关断时间；根据两个恒定的导通时间和一个可变的关断时间，每个周期依次采用恒定导通、关断、恒定导通组成的控制时序，控制开关变换器开关管的导通与关断。

3.根据权利要求1所述之开关变换器双缘恒定导通时间调制电压型控制方法，其特征在于：在任意一个采样脉冲信号的开始时刻关断开关管，同时检测输出电压，将输出电压值和电压基准值相减，并乘以系数K3，得到第三信号f3；预设一个恒定导通时间，并乘以系数K4，得到第四信号f4；将第三信号f3和第四信号f4相加之后，生成可变关断时间，再将其分解成两个关断时间；根据一个恒定的导通时间和两个关断时间，每个周期依次采用关断、恒定导通、关断组成的控制时序，控制开关变换器开关管的关断与导通。

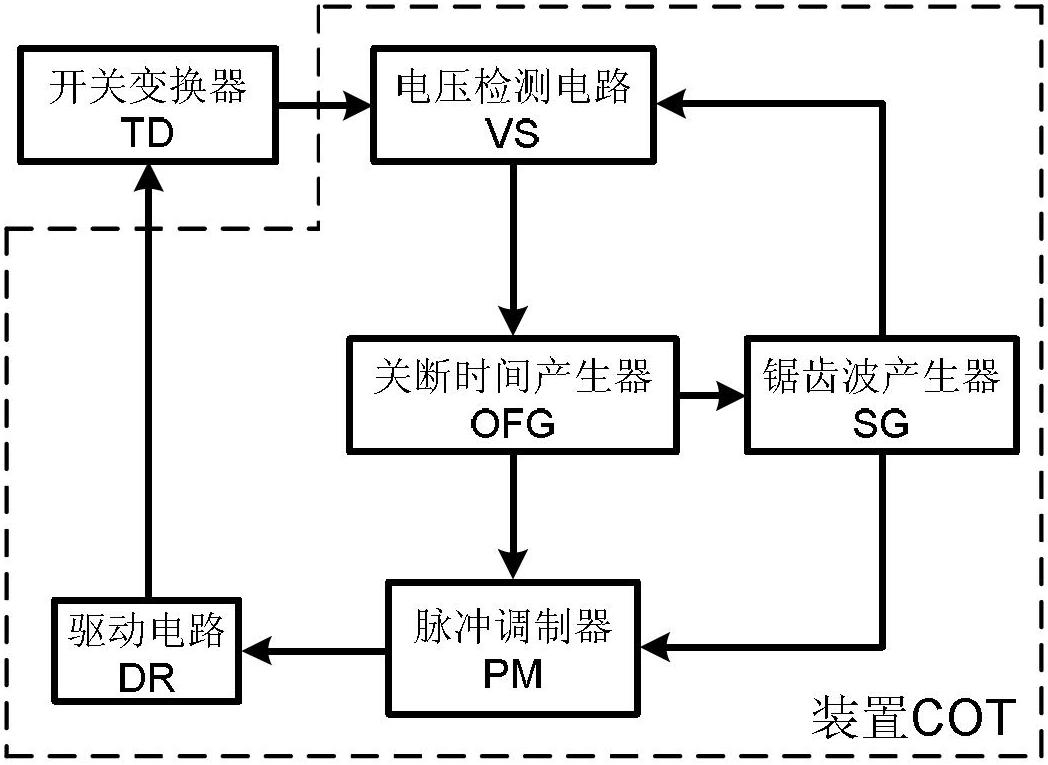

4.一种实现权利要求1或2或3所述的开关变换器双缘恒定导通时间调制电压型控制方法的装置，其特征在于：由电压检测电路VS、关断时间产生器OFG、锯齿波产生器SG、脉冲调制器PM以及驱动电路DR组成；所述的电压检测电路VS、关断时间产生器OFG、锯齿波产生器SG、脉冲调制器PM、驱动电路DR依次相连；锯齿波产生器SG与电压检测电路VS相连；关断时间产生器OFG与脉冲调制器PM相连。

5.根据权利要求4所述的装置，其特征在于：所述关断时间产生器OFG由减法器SUB1、乘法器MU1、乘法器MU2、加法器ADD1以及加法器ADD2组成；减法器SUB1、乘法器MU1、加法器ADD1依次相连；加法器ADD2、乘法器MU2、加法器ADD1依次相连。输出电压值和电压基准值Vref分别输入到减法器SUB1的正端和负端；减法器SUB1的输出和系数K1作为乘法器MU1的输入；两个恒定导通时间作为加法器ADD2的输入；加法器ADD2的输出和系数K2作为乘法器MU2的输入。

6.根据权利要求4所述的装置，其特征在于：所述脉冲调制器PM由加法器ADD3、减法器SUB2、减法器SUB3、比较器CMP1、比较器CMP2以及或门OR组成；加法器ADD3、减法器SUB2、比较器CMP1、或门OR依次相连；减法器SUB3、比较器CMP2、或门OR依次相连；外部锯齿波产生器SG分别与减法器SUB2和减法器SUB3相连。

7.根据权利要求4所述的装置，其特征在于：所述关断时间产生器OFG由减法器SUB4、减法器SUB5、乘法器MU3、乘法器MU4、乘法器MU5、加法器ADD4以及加法器ADD5组成；减法器SUB4、乘法器MU3、加法器ADD4、乘法器MU5、加法器ADD5、减法器SUB5依次相连；乘法器MU4、加法器ADD4、减法器SUB5依次相连。输出电压值和电压基准值Vref分别输入到减法器SUB4的正端和负端；减法器SUB4的输出和系数K3作为乘法器MU3的输入；恒定导通时间和系数K4作为乘法器MU4的输入；加法器ADD4的输出和系数K5作为乘法器MU5的输入；乘法器MU5的输出和常数C1作为加法器ADD5的输入；加法器ADD4和加法器ADD5的输出分别输入到减法器SUB5的正端和负端。

8.根据权利要求4所述的装置COT，其特征在于：脉冲调制器PM由加法器ADD6、减法器SUB6、减法器SUB7、比较器CMP3、比较器CMP4以及与门AND组成；加法器ADD6、减法器SUB6、比较器CMP3、与门AND依次相连；减法器SUB7、比较器CMP4、与门AND依次相连；外部锯齿波产生器SG分别与减法器SUB6和减法器SUB7相连。

2

9.根据权利要求4所述的装置，所述的开关变换器为Buck变换器、Buck 变换器、Cuk变换器、Zeta变换器、单管正激变换器、双管正激变换器、推挽变换器、推挽正激变换器、半桥变换器和全桥变换器拓扑结构的变换器。
