1.一种开关变换器双缘恒定关断时间调制电压型控制方法，其特征在于：在任意一个采样脉冲信号的开始时刻检测输出电压，将电压基准值和输出电压值相减，并乘以系数K，得到信号y；预设一个或两个恒定关断时间T1，T2，并将关断时间相加，再乘以系数K’，得到信号y’；将信号y和信号y’相加之后，生成可变导通时间，采用恒定关断时间和可变导通时间组成的控制时序，控制开关变换器开关管的关断与导通,即：在任意一个采样脉冲信号的开始时刻关断开关管，同时检测输出电压，将电压基准值和输出电压值相减，并乘以系数K1，得到信号y1；预设两个恒定关断时间，并将两者相加，再乘以系数K2，得到信号y2；将信号y1和信号y2相加之后，生成可变导通时间；根据两个恒定的关断时间和一个可变的导通时间，每个周期依次采用恒定关断、导通、恒定关断组成的控制时序，控制开关变换器开关管的关断与导通；

在任意一个采样脉冲信号的开始时刻导通开关管，同时检测输出电压，将电压基准值和输出电压值相减，并乘以系数K3，得到信号y3；预设一个恒定关断时间，并乘以系数K4，得到信号y4；将信号y3和信号y4相加之后，生成可变导通时间，再将其分解成两个导通时间；

根据一个恒定的关断时间和两个导通时间，每个周期依次采用导通、恒定关断、导通组成的控制时序，控制开关变换器开关管的导通与关断。

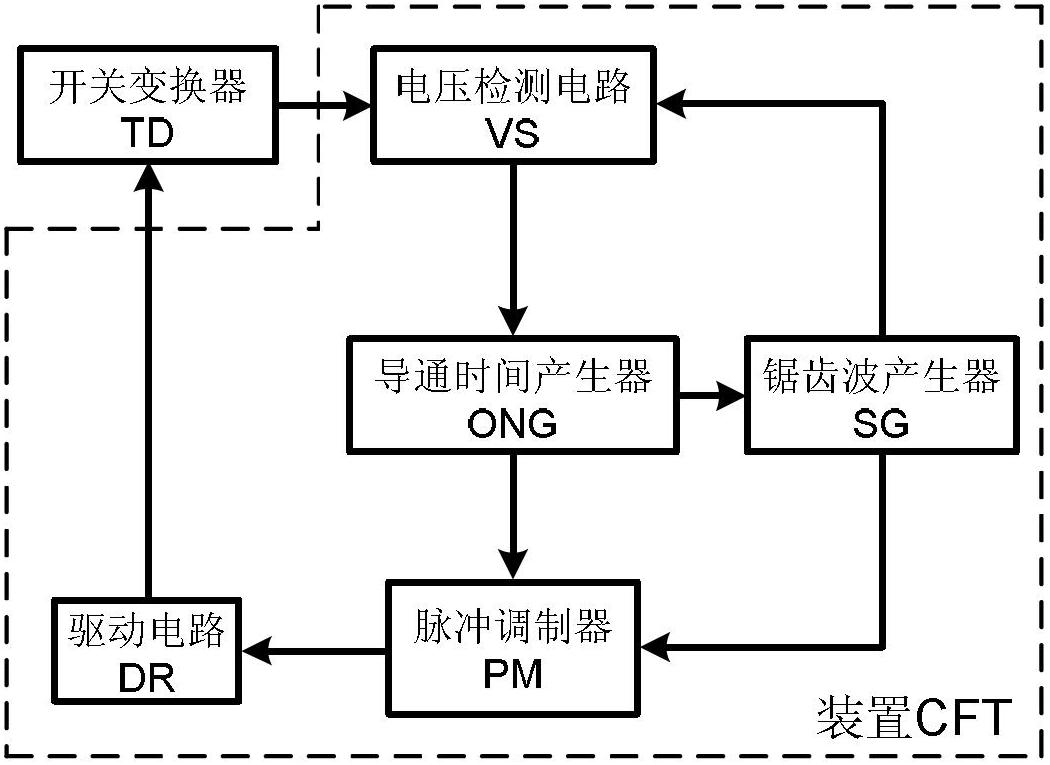

2.一种实现权利要求1所述的开关变换器双缘恒定关断时间调制电压型控制方法的装置，其特征在于：由电压检测电路VS、导通时间产生器ONG、锯齿波产生器SG、脉冲调制器PM以及驱动电路DR组成；所述的电压检测电路VS、导通时间产生器ONG、锯齿波产生器SG、脉冲调制器PM、驱动电路DR依次相连；锯齿波产生器SG与电压检测电路VS相连；导通时间产生器ONG与脉冲调制器PM相连。

3.根据权利要求2所述的装置，其特征在于：导通时间产生器ONG由减法器SUB1、乘法器MU1、乘法器MU2、加法器ADD1以及加法器ADD2组成；减法器SUB1、乘法器MU1、加法器ADD1依次相连；加法器ADD2、乘法器MU2、加法器ADD1依次相连；电压基准值Vref和输出电压值分别输入到减法器SUB1的正端和负端；减法器SUB1的输出和系数K1作为乘法器MU1的输入；两个恒定关断时间作为加法器ADD2的输入；加法器ADD2的输出和系数K2作为乘法器MU2的输入。

4.根据权利要求2所述的装置，其特征在于：脉冲调制器PM由加法器ADD3、减法器SUB2、减法器SUB3、比较器CMP1、比较器CMP2以及与门AG组成；加法器ADD3、减法器SUB2、比较器CMP1、与门AG依次相连；减法器SUB3、比较器CMP2、与门AG依次相连；外部锯齿波产生器SG分别与减法器SUB2和减法器SUB3相连。

5.根据权利要求2所述的装置，其特征在于：导通时间产生器ONG由减法器SUB4、减法器SUB5、乘法器MU3、乘法器MU4、乘法器MU5、加法器ADD4以及加法器ADD5组成；减法器SUB4、乘法器MU3、加法器ADD4、乘法器MU5、加法器ADD5、减法器SUB5依次相连；乘法器MU4、加法器ADD4、减法器SUB5依次相连；电压基准值Vref和输出电压值分别输入到减法器SUB4的正端和负端；减法器SUB4的输出和系数K3作为乘法器MU3的输入；恒定关断时间和系数K4作为乘法器MU4的输入；加法器ADD4的输出和系数K5作为乘法器MU5的输入；乘法器MU5的输出和常数C1作为加法器ADD5的输入；加法器ADD4和加法器ADD5的输出分别输入到减法器SUB5的正端和负端。

6.根据权利要求2所述的装置，其特征在于：脉冲调制器PM由加法器ADD6、减法器SUB6、减法器SUB7、比较器CMP3、比较器CMP4以及或门OR组成；加法器ADD6、减法器SUB6、比较器CMP3、或门OR依次相连；减法器SUB7、比较器CMP4、或门OR依次相连；外部锯齿波产生器SG分别与减法器SUB6和减法器SUB7相连。

2

7.根据权利要求2所述的装置，所述开关变换器为Buck变换器、Buck 变换器、Cuk变换器、Zeta变换器、单管正激变换器、双管正激变换器、推挽变换器、半桥变换器或全桥变换器拓扑结构的变换器中的一种。
