专利号: 2013100053305
申请人: 机械科学研究总院青岛分院
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

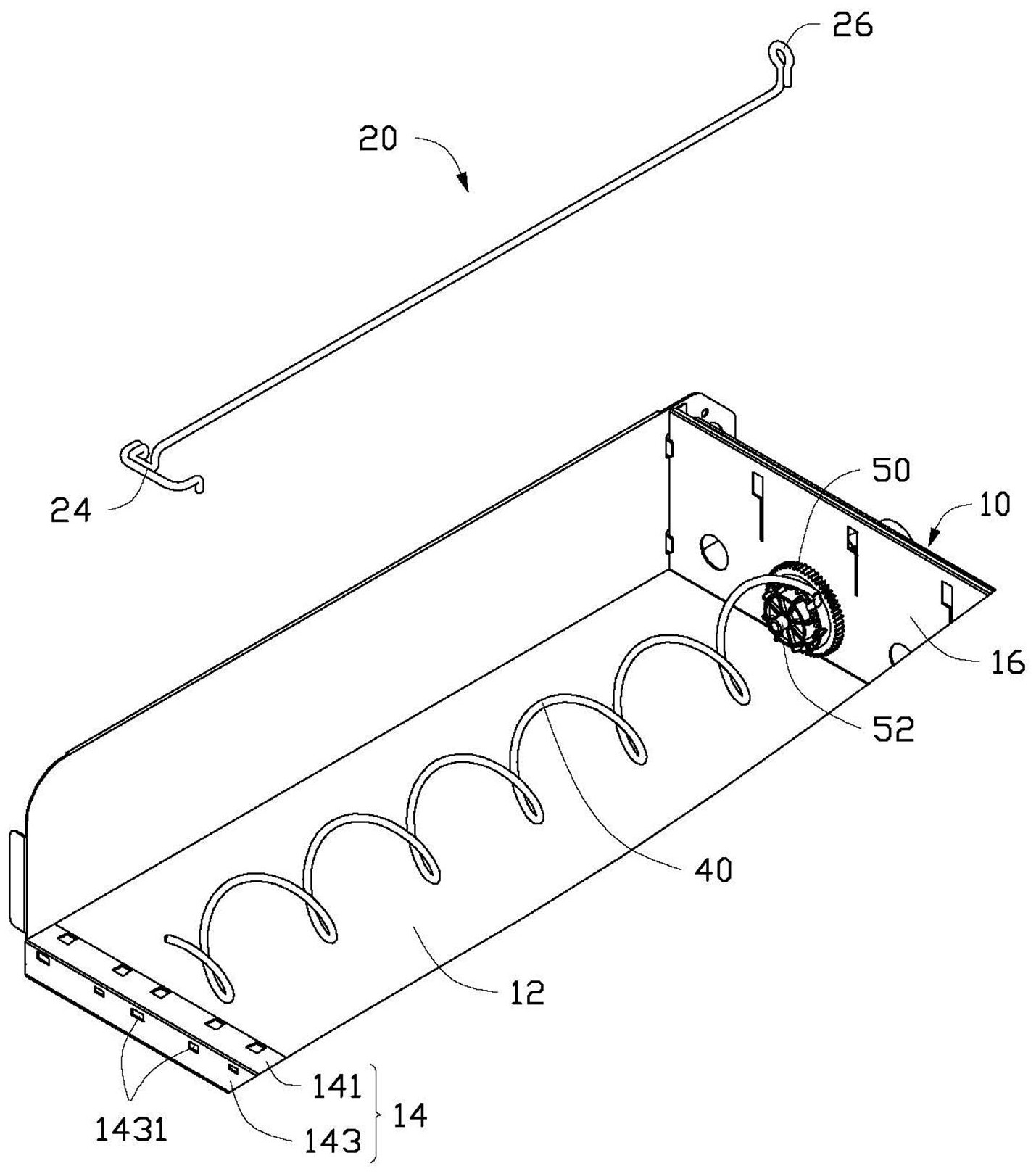

1.一种自动售货机,包括一机壳、一安装于所述机壳内的马达及至少一弹簧,所述弹簧的一末端安装至所述马达且能随所述马达转动,其特征在于:所述自动售货机还包括一压杆,所述压杆自所述弹簧的另一末端伸进所述弹簧内并压住所述弹簧,从而防止所述弹簧翘起导致卡货的现象,所述压杆的长度不小于所述弹簧的长度,所述弹簧能绕所述压杆转动。

2.如权利要求1所述的自动售货机,其特征在于:所述机壳包括一底板、一安装于所述底板前侧的安装边及一与所述底板的后侧缘垂直相连的后板,所述马达安装于所述后板上,所述弹簧的一末端安装至所述马达的轴心,另一末端邻近所述安装边。

3.如权利要求2所述的自动售货机,其特征在于:所述马达包括一转轴,所述压杆一端卡扣至所述安装边,另一端卡扣至所述马达的转轴上。

4.如权利要求3所述的自动售货机,其特征在于:所述压杆包括一压住所述弹簧的主杆体、一自所述主杆体的一末端弯折延伸的第一弯折末端及一自所述主杆体的另一末端弯折延伸的第二弯折末端;所述第一弯折末端卡扣至所述安装边,所述第二弯折末端卡扣至所述马达的转轴上。

5.如权利要求3所述的自动售货机,其特征在于:所述安装边上开设有一对安装口,所述第一弯折末端包括一第一钩部及一第二钩部,所述第一钩部及第二钩部卡进该对安装口内。

6.如权利要求5所述的自动售货机,其特征在于:所述安装边呈L形,包括一与所述底板位于同一平面或平行于所述底板的水平边及一与所述水平边垂直相连的竖直边,该对安装口开设于所述竖直边上。

7.如权利要求6所述的自动售货机,其特征在于:所述第一弯折末端自所述主杆体的一末端向下再向所述主杆体的第一侧延伸,而后再向所述主杆体的第二侧延伸,所述第一钩部设置于所述第一弯折末端在由第一侧转向第二侧的转折处,所述第二钩部设置于所述第一弯折末端在第二侧的末端。

8.如权利要求7所述的自动售货机,其特征在于:所述第二弯折末端自所述主杆体的另一末端的第二侧向上弯折延伸出一弧形的钩部,用于卡扣所述马达的转轴。

9.如权利要求8所述的自动售货机,其特征在于:所述压杆由一细长的圆杆一体弯折而成。
