专利号: 2013100057842
申请人: 江苏脉锐光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

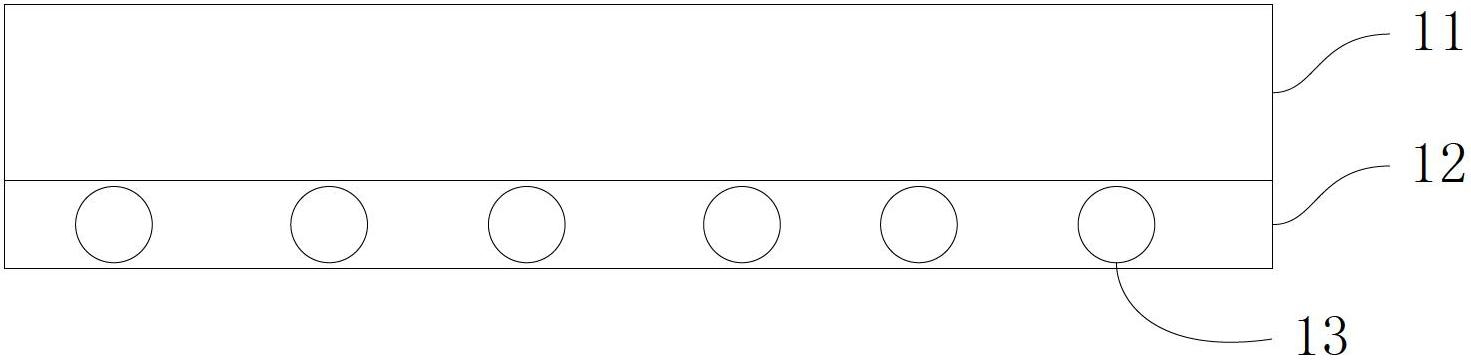

1.一种光学波长转换组件,其特征在于,包括树脂基板,且在树脂基板的表面具有含有树脂与荧光粉的混合涂层;涂层的制备特征为,将树脂粉末、荧光粉与溶剂及粘结剂混合后涂覆在树脂基板上,经干燥及加热烘烤,溶剂挥发后,树脂粉末软化后包覆荧光粉并相互粘连形成一层树脂涂层,并与树脂基板合为一体;其中树脂基板的材质是PMMA、PMMA合金树脂、聚碳酸酯、PC合金树脂、环氧、丁苯、苯砜树脂、CR-39、MS、NAS、聚氨脂光学树脂、尼龙或PC增强的PMMA或MS树脂;树脂粉末的材质是PMMA、PMMA合金树脂、聚碳酸酯、PC合金树脂、丁苯、苯砜树脂、CR-39、MS、NAS、尼龙或PC增强的PMMA或MS树脂;树脂基板与树脂粉末是同种物质或异种物质。

2.根据权利要求1所述的光学波长转换组件,其特征在于,其中树脂基板是平面、球面、双曲面、椭圆面、卵形面或抛物面的凸面型板材或为柱面型板材。

3.根据权利要求1所述的光学波长转换组件,其特征在于,其中荧光粉是LED黄色荧光粉、LED绿色荧光粉与LED红色荧光粉的混合物或者是LED黄色荧光粉与少量LED红色荧光粉的混合物。

4.一种光学波长转换组件的制备方法,其特征在于,包括下列步骤:

(1)将树脂粉末、荧光粉粉末、粘结剂和溶剂混和成均匀的浆料,其中树脂粉末、荧光粉粉末的质量比为100:1-20:150,溶剂与粘结剂的质量比为100:1-100:100,荧光粉粉末加树脂粉末混合物的总体积与溶剂加粘结剂混合物的总体积的体积比为1:100-300:100,且树脂的粉末和荧光粉的粉末的粒径在1微米到60微米之间;其中溶剂是液体的醇、醚、酮、酯、烃类,粘结剂为溶于溶剂的聚合物、丙烯酸类树脂、苯乙烯树脂、缩丁醛树脂、乙基纤维素;

(2)将上述浆料均匀涂覆在树脂基板上,然后将涂覆浆料的树脂基板干燥,干燥温度为

40℃-130℃,干燥时间为5分钟-10小时;

(3)将干燥后的涂有浆料的树脂基板烘烤,烘烤温度为100℃-260℃,升温速率为

1-10℃/分钟,烘烤时间为5分钟-20小时,降温时间为20分钟-10小时,在树脂基板表面得到含有荧光粉与树脂的混合涂层。

5.权利要求4中所述的光学波长转换组件的制备方法,其特征在于,其中步骤(2)中干燥过程能在空气中进行,也能在真空中进行;或将步骤(2)和(3)合并为一个分步加热步骤进行。

6.权利要求4中所述的光学波长转换组件的制备方法,其特征在于,其中步骤(3)中烘烤过程能在空气中进行,也能在真空中进行,烘烤方式是利用红外线直接烘烤或利用电热丝加热烘烤。

7.一种根据权利要求1所述的白光发光装置,其特征在于,包括底座、蓝光LED芯片、反光罩和波长转换组件,反光罩的两端分别连接底座和波长转换组件,蓝光LED芯片设置在底座面对波长转换组件的一面,且蓝光LED芯片的电极引线穿出底座,光学波长转换组件包括树脂基板,且在树脂基板的表面具有含有树脂与荧光粉的混合涂层;其中底座是金属板或LED支架。

8.根据权利要求7所述的白光发光装置,其特征在于,其中在荧光粉粉末与树脂粉末的混合粉末中还加有紫外线吸收剂或抗氧化剂,树脂粉末与紫外线吸收剂、或树脂粉末与抗氧剂的质量比为100:0.01~100:0.7。

9.根据权利要求7所述的白光发光装置,其特征在于,其中在荧光粉粉末与树脂粉末的混合粉末中还加有SiO2、ZrO2、或Al2O3等陶瓷颗粒,其中荧光粉粉末与陶瓷颗粒的体积比为100:1~100:150。

10.根据权利要求7所述的白光发光装置,其特征在于,其中反光罩与树脂基板之间设有转接板或转接环。
