专利号: 2013100070989
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多方向风速测量装置,其特征在于,包括测风装置以及用于安装测风装置的安装支架;其中,所述测风装置包括用于处理风速数据的微控制器模块、供电模块以及至少两个风速测量单元;其中,所述风速测量单元包括风速测量传感器和外壳,每个风速测量单元上设有一个风速测量单元接口;

所述微控制器模块包括处理器、存储器以及多个风速采集接口,其中每个风速采集接口与一个风速测量单元上的风速测量单元接口连接。

2.根据权利要求1所述的多方向风速测量装置,其特征在于,所述的测风装置还包括用于收发数据的无线数传模块。

3.根据权利要求1所述的多方向风速测量装置,其特征在于,所述微控制器模块上设有用于有线传输数据的数据接口。

4.根据权利要求1所述的多方向风速测量装置,其特征在于,所述的微控制器模块还包括温度传感器、显示模块和按键。

5.根据权利要求2所述的多方向风速测量装置,其特征在于,所述的风速测量单元为叶轮式或热线膜式或机械式或毕托管式或超声波式风速测量单元;所述的无线数传模块是载频为433MHz或490MHz或2.4GHz的无线数据收发装置。

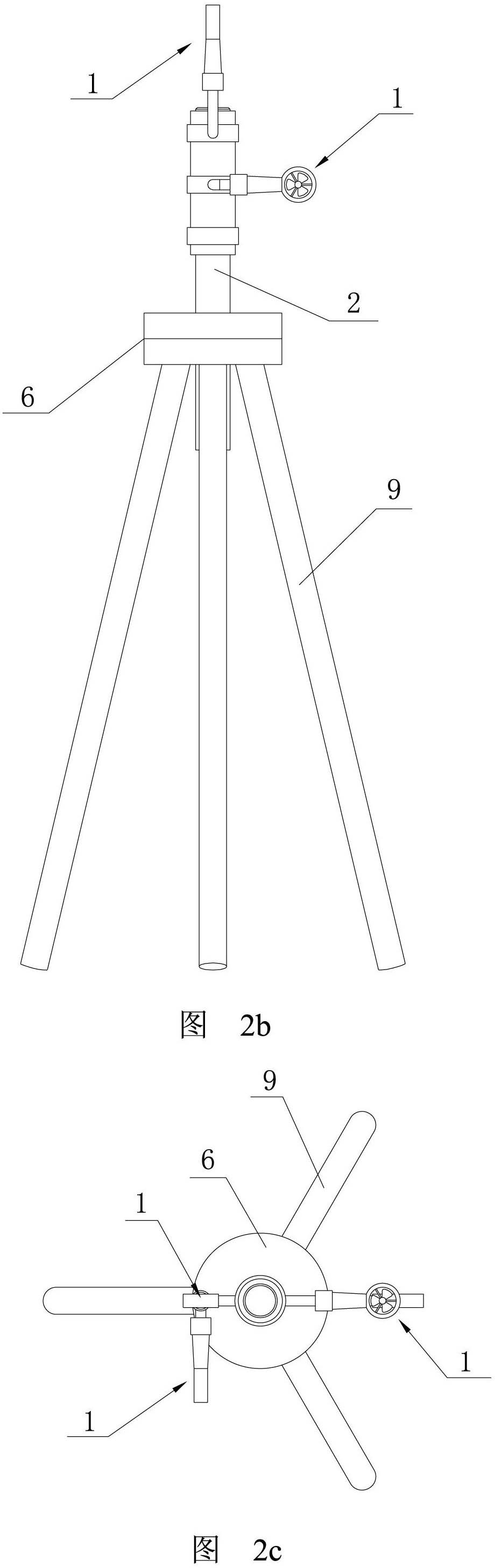

6.根据权利要求1~5任一项所述的多方向风速测量装置,其特征在于,所述的安装支架包括固定架以及连接固定架和风速测量单元的外壳的连接杆,其中,连接杆与风速测量单元的外壳之间采用球形连接结构连接。

7.根据权利要求6所述的多方向风速测量装置,其特征在于,所述的固定架包括一根圆柱形的竖杆,所述连接杆上与固定架连接的一头设有套环,该套环可转动地套在竖杆上。

8.根据权利要求7所述的多方向风速测量装置,其特征在于,所述的测风装置包括三个风速测量单元,与这三个风速测量单元连接的连接杆上的套环从上到下套在竖杆上,其中,位于最下方的套环支承在设在竖杆外壁上的支承环上,相邻两套环之间设有定距套筒,位于最上方的套环的上方设有与竖杆螺纹连接的压紧环。

9.根据权利要求8所述的多方向风速测量装置,其特征在于,所述的安装支架还包括可令竖杆作上下运动的升降机构。

10.根据权利要求9所述的多方向风速测量装置,其特征在于,所述的升降机构包括锥齿轮传动机构,其中,该锥齿轮传动机构中的从动锥齿轮与竖杆之间采用螺纹副联接,该锥齿轮传动机构中的主动锥齿轮上设有把手;所述升降机构设置在一固定座上,该固定座的底部设有三角支架。
