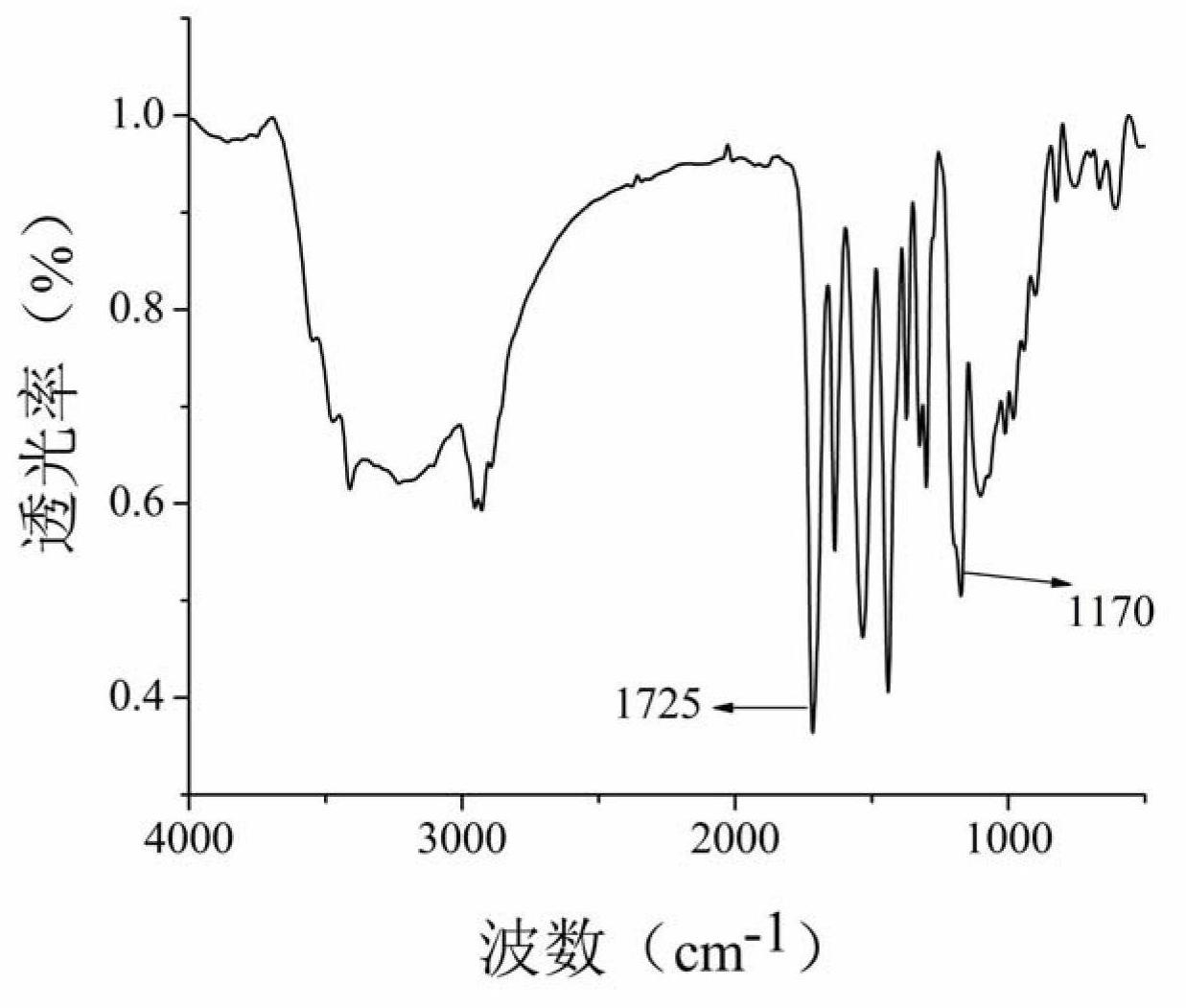

1.反相微乳液法制备有机化纳米二氧化钛的方法，其特征在于：在室温下，以质量份数计，将4-10份十六烷基三甲基溴化铵、6-14份丙烯酸和10-30份丙烯酸酯单体混合均匀，滴加去离子水使体系变为澄清，即得CTAB/AA/Acr/H2O反相微乳液体系；将2-6份钛酸丁酯和1-4份硅烷偶联剂同时加入CTAB/AA/Acr/H2O反相微乳液体系中，控制加入速度为

0.4-0.6g/min，然后在室温下搅拌6-24h，制得有机化纳米二氧化钛；所述的丙烯酸酯单体为甲基丙烯酸甲酯、丙烯酸丁酯、苯乙烯中的一种或两种；所述的硅烷偶联剂为γ-甲基丙烯酰氧基丙基三甲氧基硅烷、乙烯基三甲氧基硅烷或乙烯基三乙氧基硅烷。

2.根据权利要求1所述的硅烷偶联剂改性纳米二氧化钛溶胶的方法，其特征在于：以质量份数计，所述的去离子水为10-20份。

3.根据权利要求1所述的硅烷偶联剂改性纳米二氧化钛溶胶的方法，其特征在于：以质量份数计，所述的钛酸丁酯为3-5份。
