1.纳米二氧化钛/聚丙烯酸酯复合乳液的制备方法，其特征在于包括以下步骤：

(1)以质量份数计，在室温下，将4-10份十六烷基三甲基溴化铵、6-14份丙烯酸和

10-30份丙烯酸酯单体混合均匀，再滴加去离子水至体系变为澄清；加入2-6份钛酸丁酯和

1-4份硅烷偶联剂，控制加入速度为0.4-0.6g/min，然后在室温下搅拌6-24h，制得有机化纳米二氧化钛体系；所述的硅烷偶联剂为γ-甲基丙烯酰氧基丙基三甲氧基硅烷、乙烯基三甲氧基硅烷或乙烯基三乙氧基硅烷；所述的丙烯酸酯单体为甲基丙烯酸甲酯、丙烯酸丁酯、甲基丙烯酸丁酯、丙烯酸乙酯、丙烯酸羟乙酯和苯乙烯中的一种或多种；

(2)在有机化纳米二氧化钛体系中加入30-50份去离子水，搅拌分散后再超声分散；然后将其加入至装有30-50份去离子水和1-2份十六烷基三甲基溴化铵均匀混合液的反应器中，升温至65-75℃，以100-120rpm/min的速度搅拌20-40min，滴加含0.1-2份引发剂和

5-15份去离子水的混合液，保温反应1-2h后，升温至80-90℃，继续保温反应0.5-3h，最后降至室温，即得纳米二氧化钛/聚丙烯酸酯复合乳液；所述的引发剂为过硫酸钾或过硫酸铵。

2.根据权利要求1所述的纳米二氧化钛/聚丙烯酸酯复合乳液的制备方法，其特征在于：所述搅拌分散的转速为800-2500rpm/min，分散时间为10-60min。

3.根据权利要求1所述的纳米二氧化钛/聚丙烯酸酯复合乳液的制备方法，其特征在于：所述超声分散是指在超声波细胞破碎仪中超声分散5-30min。

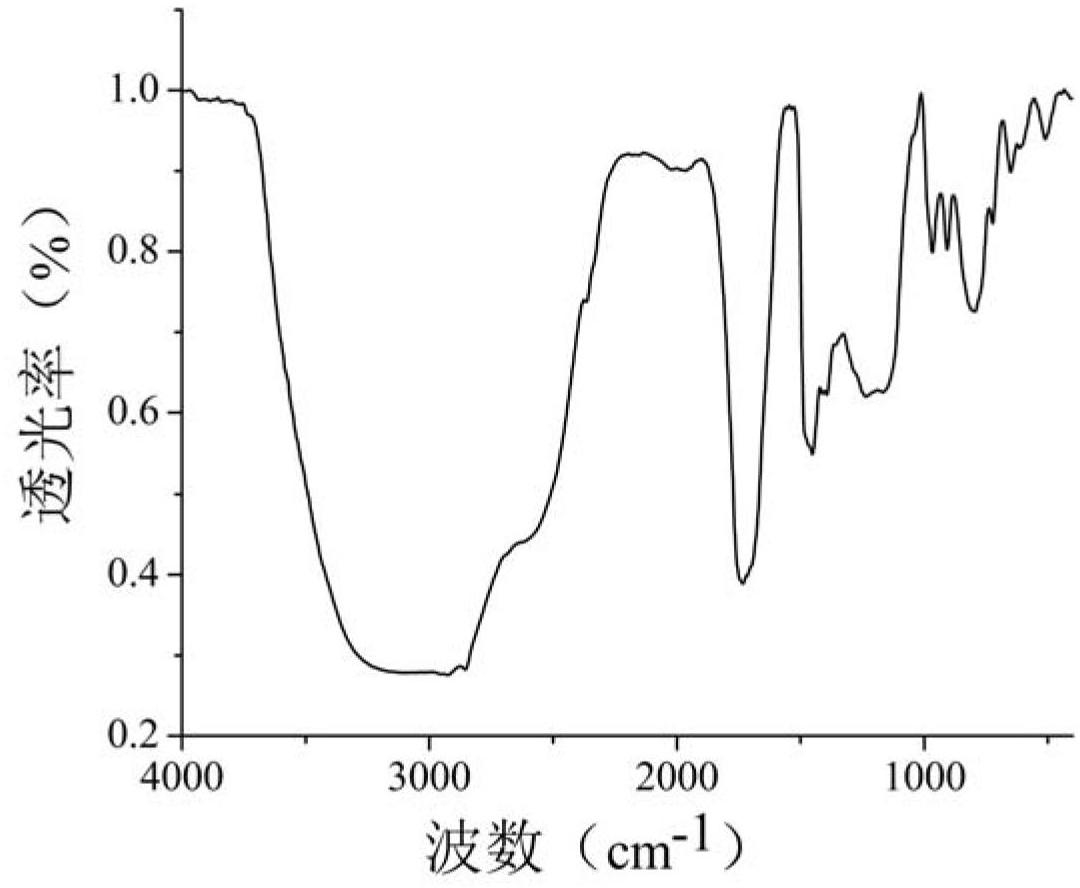

4.根据权利要求1所述的纳米二氧化钛/聚丙烯酸酯复合乳液的制备方法，其特征在于：所述0.1-2份引发剂和5-15份去离子水的混合液在1-3h内滴加。
