专利号: 2013100115886
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

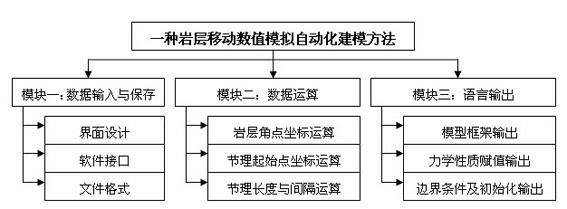

1.一种岩层移动数值模拟自动化建模方法,其特征在于:岩层移动数值模拟自动化建模方法通过对建模任务进行细分,并具体到模块,根据建模的步骤调用不同模块,实现岩层移动模型的自动化建立;包括三个模块,分别为:模块一、数据输入与保存模块;模块二、数据运算模块;及模块三、语言输出模块;

模块一,数据输入与保存模块具有用户界面、软件接口、文件格式三个子模块,进行原始数据的输入与模型结果的保存工作,并提供易于操作的用户界面;

模块二,数据运算模块具有岩层角点坐标运算、节理起始点坐标运算、节理长度与间隔运算三个子模块,对用户输入的原始数据进行建模运算,获得建模结果;

模块三,语言输出模块具有模型框架输出、力学性质赋值输出、边界条件及初始化输出三个子模块,将建模结果转化为数值模拟软件可执行的语言代码,并输出为文件;

根据真实的岩层状况,通过模块一输入原始数据,然后通过调用模块二进行建模运算,此时可通过模块一保存建模结果;建模结果通过模块三转化为数值模拟软件语言代码并输出为文件;

具体方法步骤如下:

步骤一,根据真实的岩层状况通过模块一输入原始数据,所述原始数据包括岩层数量、厚度及其力学性质;

步骤二,将步骤一所得原始数据通过模块二进行运算,获得岩层模型,所述岩层模型包括岩层数学模型及岩层力学模型;

步骤三,将步骤二所得岩层模型通过模块一保存;

步骤四,将步骤二所得岩层模型通过模块三进行运算,获得数值模拟软件语言代码;

步骤五,将步骤四所得语言代码通过模块三输出为文件。

2.根据权利要求1所述的一种岩层移动数值模拟自动化建模方法,其特征在于:所述的步骤二中所述岩层数学模型,包括直角坐标系下岩层角点坐标、节理起始点坐标、节理长度与间隔。

3.根据权利要求1所述的一种岩层移动数值模拟自动化建模方法,其特征在于:所述的步骤二中所述岩层力学模型,包括以下三类数据:A各层岩体的体积模量、剪切模量、密度、摩擦角、粘结力、抗拉强度;

B各层节理的法向刚度、切向刚度、摩擦角、粘结力、抗拉强度;

C初始状态下模型边界处的应力值及数值模拟运算过程中所允许的边界位移状态。

4.根据权利要求1所述的一种岩层移动数值模拟自动化建模方法,其特征在于:所述的步骤五中所述文件为计算机数值模拟软件可执行的语言文件。
