专利号: 201310013965X
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

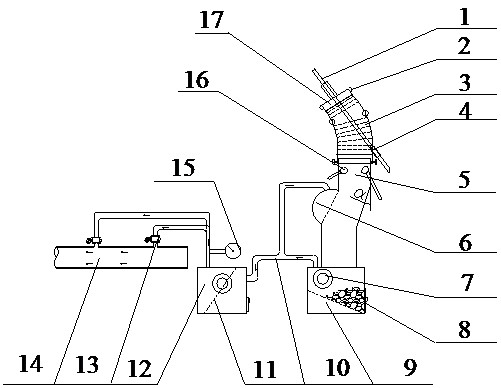

1. 一种防治钻割煤或瓦斯喷出的装置,其特征在于:它包括扭曲带有拐角α的气渣分离筒(5),气渣分离筒(5)的上方设有T形套管(17),气渣分离筒(5)与T形套管(17)之间设有柔性骨架风筒(3),柔性骨架风筒(3)的两端口分别固定在气渣分离筒(5)与T形套管(17)上,所述的柔性骨架风筒(3)上设有能使钻杆(I)伸入穿过T形套管(17)的关节轴承(4),所述的气渣分离筒(5)的拐角α斜段筒体上设有与抽气管(10)相连的半球形集气室(6),气渣分离筒(5)的底部设有气渣分离箱(9),气渣分离箱(9)上部设有透视窗口, 下部设有排渣门(8),气渣分离箱(9)的底部设有导料板,气渣分离箱(9)的顶部设有与抽气管(10)相连的出气口,抽气管(10)的另一端经中转净化箱(12)与瓦斯抽采管路(14) 相连,所述的中转净化箱(12)内设有滤网挡板(11),中转净化箱(12)上部设有透视窗口, 下部设有排渣门,中转净化箱(12)出口连接的抽气管(10)上设有流量表(15),与瓦斯抽采管路(14)相连的抽气管(10)管口处设有球阀(13)。

2.根据权利要求1所述的防治钻割煤或瓦斯喷出的装置,其特征在于:所述的气渣分离筒(5)的上部至少设有一个降尘水雾喷头(16)。

3.根据权利要求1所述的防治钻割煤或瓦斯喷出的装置,其特征在于:所述的拐角α 为 25-28。。

4.根据权利要求1、2或3所述装置的防治钻割煤或瓦斯喷出的方法,其特征在于,包括如下步骤:a、在岩石段施工一个钻孔,直至见煤点后退钻;对钻孔孔口向内扩孔lm,使孔的直径增大至 100-120mm ;b、在孔口处安装防喷装置,将T形套管(17)插入扩孔段内,通过挂耳(2)将T形套管 (17)固定在钻孔孔口处,将柔性骨架风筒(3)上端连接在T形套管(17)的外露圆盘上,下端固定在气渣分离筒(5)的上口处;通过抽气管(10)将半球形集气室(6)和气渣分离箱(9) 分别与中转净化箱(12)相连接,再经中转净化箱(12)管路连接至瓦斯抽采管路(14);C、根据钻孔方位调节柔性骨架风筒(3)上的关节轴承(4),将连有钻头的钻杆(I)从关节轴承(4)插入柔性骨架风筒(3)并穿过T形套管(17)进入钻孔内;d、打开连接瓦斯抽采管路(14)管口处的球阀(13),启动钻机,将钻头送至见煤点,通过干式钻进风力排粉法施工煤层段钻孔,钻进过程中吹出的煤粉和瓦斯经T形套管(17)、 柔性骨架风筒(3)进入气渣分离筒(5),在气渣分离筒(5)入口处的降尘水雾喷头(16)喷雾降尘作用下,煤粉落入气渣分离箱(9)内;同时吹出的瓦斯从半球形集气室(6)、气渣分离箱(9)经抽气管(10),再经中转净化箱(12)净化后进入瓦斯抽采管路(14)中;e、当煤层段钻孔至煤层顶板后,通过高压水对钻孔周围煤体实施退钻割缝的过程中, 喷出的煤渣、瓦斯经T形套管(17)、柔性骨架风筒(3)进入气渣分离筒(5),在瓦斯抽采管路(14)的抽采负压作用下,瓦斯从半球形集气室(6)、气渣分离箱(9)经抽气管(10),再经中转净化箱(12)净化后进入瓦斯抽采管路(14)中,水和煤渣从T形套管(17)、柔性骨架风筒 (3)以及气渣分离筒(5)落入气渣分离箱(9)中,通过透视窗口(7)观察到气渣分离箱(9) 充满喷出物时,打开排渣门(8),实现可控性排渣;f、煤层段割缝施工完成后,退出钻杆。
