专利号: 2013100193940
申请人: 钱书生
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

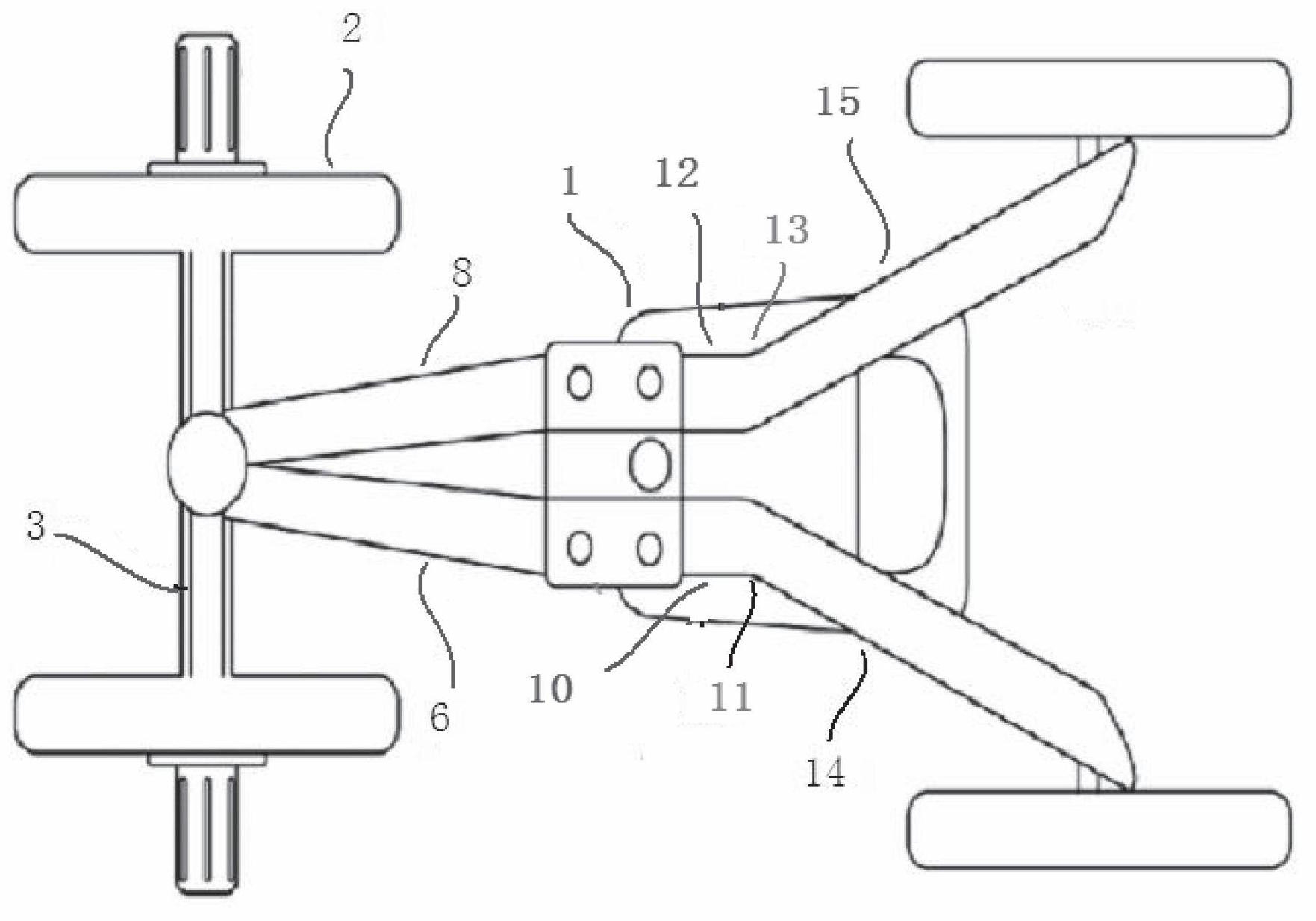

1. 一种婴儿学步车,包括车座(I)、车轮(2)及车架,其特征在于,所述车架包括把手架、主车架及前轴架, 把手架,呈T字型,包含把手水平管(3)和把手竖直管(4); 主车架,与所述把手架通过连接管(5)连接,所述连接管(5)为竖直管状结构,所述连接管(5)上端侧面连有承重管,所述承重管包含第一承重管和第二承重管,所述第一承重管和所述第二承重管为水平方向对称排列的管,所述第一承重管和所述第二承重管在靠近所述连接管(5) —端相交,其夹角为25° -35°,所述第一承重管和所述第二承重管分别在第一拐点(7)和第二拐点(9)处由水平延伸变为向下延伸,所述第一拐点(7)与所述第二拐点(9)分别位于所述第一承重管和所述第二承重管管体上,自所述第一承重管和所述第二承重管相交处至所述第一拐点(7)处为第一管体¢),自所述第一承重管和所述第二承重管相交处至所述第二拐点(9)处为第二管体(8),所述第一管体(6)与所述第二管体(8)长度均为IOcm;所述第一承重管自所述第一拐点(7)向下延伸出现第三拐点(11),所述第二承重管自所述第二拐点(9)向下延伸出现第四拐点(13),所述第一拐点(7)至所述第三拐点(11)间的管体为第三管体(10),所述第二拐点(9)至所述第四拐点(13)间的管体为第四管体(12),所述第三管体(10)与所述第一管体(6)垂直平面夹角为150° -170°,水平面夹角为160° -170°,所述第三管体(10)与所述第四管体(12)平行且长度均为16cm,所述第三管体(10)与所述第四管体(12)上对称地设有至少一对螺孔用于安装车座(I);所述第三拐点(11)至第一承重管末端为第五管体(14),所述第四拐点(13)至所述第二承重管末端为第六管体(15),所述第五管体(14)和所述第三管体(10)间垂直夹角为160° -180°,水平夹角为165° -180°,所述第六管体(15)和所述第四管体(12)间垂直夹角为160° -180°,水平夹角为165° -180°,所述第五管体(14)与所述第六管体(15)呈八字型对称排列且长度均为15cm,所述第五管体(14)与所述第六管体(15)末端连有车轮(2);所述第五管体(14)与所述第六管体(15)末端之间距离为16cm。 前轴架,通过所述连接管(5)与所述主车架相连,所述前轴架呈倒T字型管状结构,包含前轴竖直管(16)和前轴水平管(17),所述前轴竖直管(16)管口套接在所述连接管(5)下端端口凸出段外侧,所述前轴水平管(17)两端连有车轮(2); 其中,所述把手竖直管(4)外径与所述连接管(5)内径相匹配,所述把手竖直管(4)嵌入所述连接管(5)上端。

2.根据权利要求1所述的一种婴儿学步车,其特征在于,所述第一承重管和所述第二承重管在靠近所述连接管(5) —端夹角为30° ;所述第三管体(10)与所述第一管体(6)垂直平面夹角为160°,水平面夹角为165° ;所述第四管体(12)与所述第二管体(8)垂直平面夹角为160°,水平面夹角为165° ;所述第五管体(14)和所述第三管体(10)间垂直夹角为165°,水平夹角为175° ;所述第六管体(15)和所述第四管体(12)间垂直夹角为165°,水平夹角为170°。

3.根据权利要求1所述的一种婴儿学步车,其特征在于,所述第三管体(10)与所述第四管体(12)上对称地设置了四对螺孔,所述车座(I)可以通过任一一对对称螺孔安装在所述车架上,并由此实现车座(I)高低调整。

4.根据权利要求1所述的一种婴儿学步车,其特征在于,所述把手水平管(3)两端端口外侧表面设有橡胶套。

5.根据权利要求1所述的一种婴儿学步车,其特征在于,所述把手水平管(3)两端呈水平直管状,其中部呈向下弯曲的弧形。

6.根据权利要求1所述的一种婴儿学步车,其特征在于,所述把手水平管(3)上设有防磕装置,所述防磕装置为棉质玩偶。

7.根据权利要求1所述的一种婴儿学步车,其特征在于,所述连接管(5)与所述把手竖直管(4)、所述连接管(5)与所述前轴竖直管(16)间均通过固定件固定,所述固定件为螺栓及螺帽的组合。
