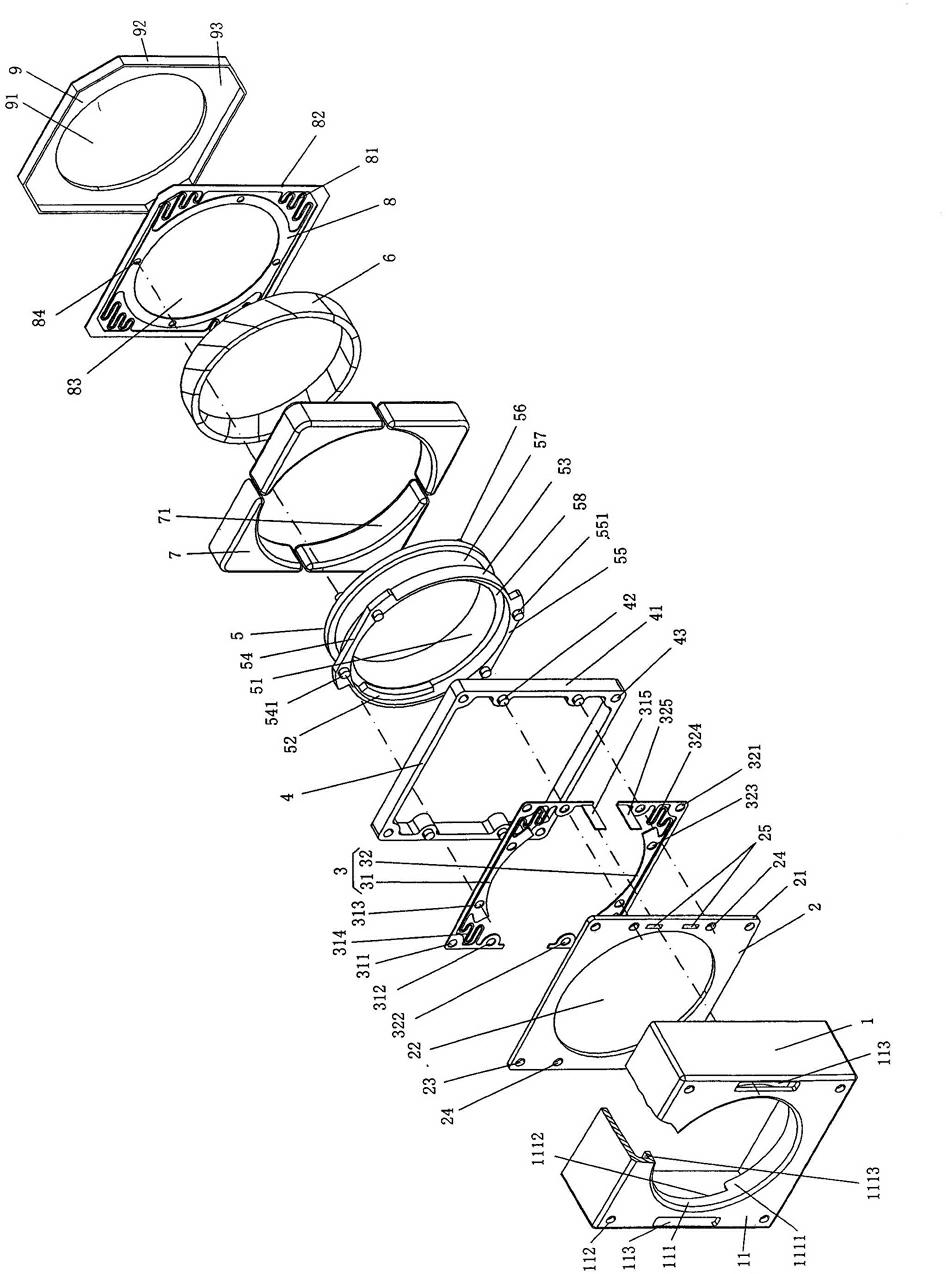

1.一种透镜驱动装置，其特征在于包括一外廓为矩形或圆形的第一磁轭环(1)，该第一磁轭环(1)构成有一矩形底壁(11)和一磁轭环腔，在矩形底壁(11)的居中部位开设有一与磁轭环腔相通的透镜载体配合孔(111)，并且在矩形底壁(11)上开设有一组第一配合基准孔(112)和至少一个端脚让位孔(113)，该第一配合基准孔(112)和端脚让位孔(113)均与磁轭环腔相通，所述磁轭环腔为矩形腔；一与所述磁轭环腔适配的绝缘片(2)，该绝缘片(2)置入于磁轭环腔内，与所述矩形底壁(11)朝向磁轭环腔的一侧贴触，并且该绝缘片(2)的绝缘片边缘(21)与磁轭环腔的侧壁贴触，在绝缘片(2)的中央位置开设有形状和大小与所述透镜载体配合孔(111)相一致的并且位置相对应的透镜载体让位孔(22)，在绝缘片(2)上开设有一组第二配合基准孔(23)、一组第一簧片基准定位孔(24)和一对端脚通孔(25)，其中：第二配合基准孔(23)在绝缘片(2)上的位置与所述的第一配合基准孔(112)相对应并且数量相等，而端脚通孔(25)与所述的端脚让位孔(113)相对应；容纳于磁轭环腔内的一第一簧片(3)和一垫片(4)，其中，第一簧片(3)位于所述绝缘片(2)与垫片(4)之间，并且该第一簧片(3)由第一簧片瓣(31)和第二簧片瓣(32)彼此配合构成，在第一簧片瓣(31)的两端各开设有一第三配合基准孔(311)和一第一簧片瓣基准定位孔(312)，而在第一簧片瓣(31)的中部开设有一对第一透镜载体配合突缘孔(313)，并且在第一簧片瓣(31)的两端还各构成有一彼此连结的第一簧丝(314)，所述的第三配合基准孔(311)与所述第二配合基准孔(23)相对应，所述第一簧片瓣基准定位孔(312)与所述第一簧片基准定位孔(24)相对应，在第二簧片瓣(32)的两端各开设有一第四配合基准孔(321)和一第二簧片瓣基准定位孔(322)，而在第二簧片瓣(32)的中部开设有一对第二透镜载体配合突缘孔(323)，并且在第二簧片瓣(32)的两端还各构成有一彼此连结的第二簧丝(324)，所述的第四配合基准孔(321)与所述的第二配合基准孔(23)相对应，所述的第二簧片瓣基准定位孔(322)与所述第一簧片基准定位孔(24)相对应，在第一簧片瓣(31)的一端构成有一第一端脚(315)，而在第二簧片瓣(32)的一端并且在对应于第一端脚(315)的位置构成有一第二端脚(325)，第一、第二端脚(315、325)均依次穿过所述端脚通孔(25)和端脚让位孔(113)，其中，第一、第二端脚(315、325)是彼此不接触的，垫片(4)的垫片侧面(41)与所述磁轭环腔的腔壁相耦合，在该垫片(4)朝向所述第一簧片(3)的一侧延伸有一组数量与第一簧片基准定位孔(24)的数量相等并且位置相对应的基准榫(42)，基准榫(42)在穿过第一簧片瓣基准定位孔(312)以及第二簧片瓣基准定位孔(322)后探入第一簧片基准定位孔(24)内，并且在垫片(4)朝向第一簧片(3)的一侧还开设有一组数量与所述第二配合基准孔(23)的数量相等的位置相对应的孔(43)；容纳于所述磁轭环腔内的具有透镜安置腔(51)的一透镜载体(5)和一线圈(6)，该透镜载体(5)朝向第一簧片(3)的一侧同时与所述第一透镜载体配合突缘孔(313)以及第二透镜载体配合突缘孔(323)固定连接，并且该透镜载体(5)还与透镜载体配合孔(111)相配合，线圈(6)绕设在透镜载体(5)的外周壁上；一组磁石(7)，该组磁石(7)嵌置在所述磁轭环腔内，并且各磁石(7)的磁石内侧圆弧面(71)与所述的线圈(6)相对应；容纳于磁轭环腔内的并且具有一组第三簧丝(81)的一第二簧片(8)，该第二簧片(8)朝向所述磁石(7)的一侧与磁石(7)贴触，并且同时与所述透镜载体(5)背对所述第一簧片(3)的一侧固定连接，该第二簧片(8)的簧片边缘(82)与磁轭环腔的腔壁相贴触，并且在该第二簧片(8)的中央位置构成有一通孔(83)，该通孔(83)与所述透镜载体(5)朝向第二磁轭环(9)的一侧相配合，第二磁轭环(9)与所述第一磁轭环(1)嵌配，在该第二磁轭环(9)的中央位置开设有与通孔(83)相配合的透镜载体孔(91)，所述的第二簧片(8)的簧片边缘(82)的一侧与所述磁石(7)接触，另一侧与第二磁轭环(9)接触。

2.根据权利要求1所述的透镜驱动装置，其特征在于在所述透镜载体配合孔(111)的孔壁的端面上以间隔状态延伸有一组凸起边缘(1111)，该组凸起边缘(1111)朝着背离所述第一磁轭环(1)的矩形底壁(11)的方向延伸，相邻凸起边缘(1111)之间的凹陷部分构成为弧状台阶配合凹腔(1112)，在所述透镜载体(5)朝向所述第一磁轭环(1)的一侧的侧面(58)的边缘部位并且围绕该侧面(58)的圆周方向构成有一隆起于侧面(58)的密封栈圈(53)，在侧面(58)上并且在对应于所述弧状台阶配合凹腔(1112)的位置构成有突起于侧面(58)的并且数量与弧状台阶配合凹腔(1112)相等的用于限制透镜载体(5)旋转的弧状台阶(52)，该弧状台阶(52)位于密封栈圈(53)的内侧，并且与所述的弧状台阶配合凹腔(1112)相配合，所述的凸起边缘(1111)的端面与所述侧面(58)相对应，并且凸起边缘(1111)的外壁与密封栈圈(53)的内壁滑动配合，在所述的密封栈圈(53)的外壁上固定有一第一翼翅(54)和一第二翼翅(55)，在第一翼翅(54)朝向所述第一簧片瓣(31)的一侧的两端各构成有一第一簧片瓣固定柱(541)，而在第二翼翅(55)朝向所述第二簧片瓣(32)的一侧的两端各构成有一第二簧片瓣固定柱(551)，藉由第一簧片瓣固定柱(541)插入所述的第一透镜载体配合突缘孔(313)内以及藉由第二簧片瓣固定柱(551)插入所述的第二透镜载体配合突缘孔(323)内而对所述的第一簧片(3)固定，所述的一组磁石(7)的数量为四枚，分别嵌置在所述磁轭环腔的四个角部。

3.根据权利要求2所述的透镜驱动装置，其特征在于所述透镜载体配合孔(111)的外壁与所述第一磁轭环(1)的内壁之间构成有一容纳空间(1113)，所述第一翼翅(54)和第二翼翅(55)容纳于容纳空间(1113)内。

4.根据权利要求1所述的透镜驱动装置，其特征在于所述的一组第一配合基准孔(112)的数量为四个，该四个第一配合基准孔(112)分布在所述矩形座板(11)的四个角部，所述的第二配合基准孔(23)和孔(43)的数量均为四个，而所述的第三配合基准孔(311)的数量为两个。

5.根据权利要求1所述的透镜驱动装置，其特征在于所述的磁石(7)朝向所述垫片(4)的一侧表面与垫片(4)接触。

6.根据权利要求2所述的透镜驱动装置，其特征在于当所述的透镜载体(5)朝着所述第一磁轭环(1)的所述矩形底壁(11)的方向位移时，所述凸起边缘(1111)与所述侧面(58)相接触而对透镜载体(5)限定，所述的一组磁石(7)朝向所述第一翼翅(54)和第二翼翅(55)的一侧与第一翼翅(54)和第二翼翅(55)相对应而对第一翼翅(54)和第二翼翅(55)限位。

7.根据权利要求1所述的透镜驱动装置，其特征在于在所述的第二簧片(8)上并且围绕所述的通孔(83)的圆周方向以等距离间隔开设有一组簧片固定孔(84)，而在所述的透镜载体(5)朝向第二簧片(8)的一侧的表面上构成有一组数量与簧片固定孔(84)的数量相等的并且位置相对应的簧片固定柱(56)，藉由该簧片固定柱(56)插入簧片固定孔(84)内而对所述第二簧片(8)固定。

8.根据权利要求1所述的透镜驱动装置，其特征在于与所述第一磁轭环(1)的磁轭环腔嵌配的所述的第二磁轭环(9)的四周边缘部位构成有突起于第二磁轭环(9)的表面的嵌合栈边(92)，嵌合栈边(92)与所述磁轭环腔嵌配。

9.根据权利要求8所述的透镜驱动装置，其特征在于当所述的第二磁轭环(9)与所述的第一磁轭环(1)的磁轭环腔嵌配后，第一、第二磁轭环(1、9)共同形成一个整体的电磁屏蔽腔。

10.根据权利要求8所述的透镜驱动装置，其特征在于所述的嵌合栈边(92)的形状呈多边形或圆形。
