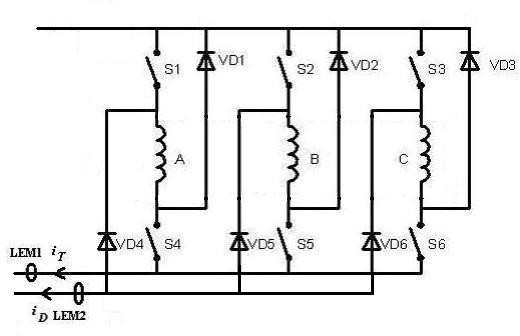

1.一种开关磁阻电机每相双开关功率变换器续流二极管故障诊断方法,包括在每相双开关功率变换器中每相功率变换器的直流母线下主开关并接于一只LEM1,每相功率变换器的直流母线下续流二极管并接于另一只LEM2,一只电流传感器LEM1用于检测直流母线下主开关总电流,另一只电流传感器LEM2用于检测直流母线下续流二极管回馈的总电流,其特征在于:(1) 对该功率变换器供电,上主开关管和下主开关管均工作正常无故障,若上主开关管和下主开关管均不导通,电流传感器LEM1和电流传感器LEM2均检测不到电流;
(1a)仅让一相的下主开关管导通,若电流传感器LEM1检测到的电流超过设定值,则该相上续流二极管发生短路故障;
(1b)仅让一相的上主开关管导通,若电流传感器LEM2检测到的电流超过设定值,则该相下续流二极管发生短路故障;
(2) 对该功率变换器供电,上主开关管和下主开关管均工作正常无故障,若上主开关管和下主开关管均不导通,而电流传感器LEM2检测到的电流超过设定值,则有上续流二极管和下续流二极管均发生短路故障;
(3)对该功率变换器供电,先让上主开关管和下主开关管同时导通,再让上主开关管和下主开关管同时关断,若电流传感器LEM2既没有检测到正向电流,也没有检测到反向电流,再让上主开关管和下主开关管同时导通,两种方式:(3a)只让上主开关管关断,若电流传感器LEM2检测到反向电流,则上续流二极管发生开路故障;
(3b)只让上主开关管关断,若电流传感器LEM2既没有检测到正向电流,也没有检测到反向电流,则下续流二极管发生开路故障,或上、下续流二极管均发生开路故障。
