专利号: 2013100380843
申请人: 太仓市车中宝休闲用品有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

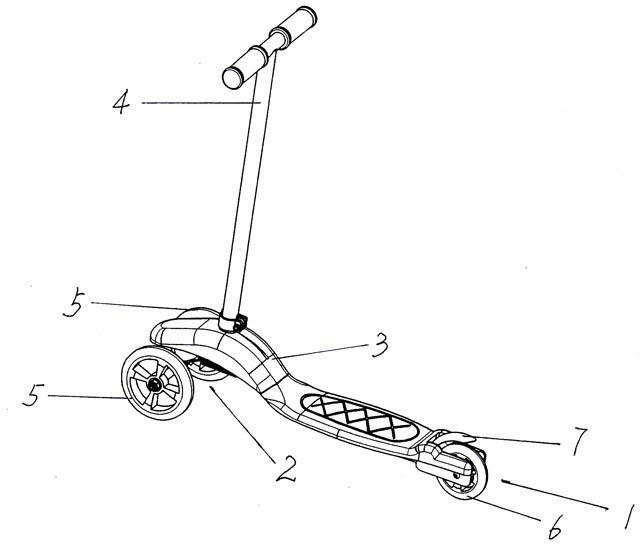

1.一种摆把拐弯式滑板车,包括车身、轮轴机构、车身罩壳、车把、两前轮、后轮和后轮罩,其特征是:车身包括车梁、转筒、后叉、拉簧连接片和车把连接头,车梁是前部带波状弯曲的金属圆管,车梁的前端焊接转筒,转筒带有上前下后地倾斜,车梁的后端焊接后叉,车梁的波状弯曲的顶部焊接车把连接头,车梁底部位于车把连接头的后下方焊接拉簧连接片,转筒中的上下端各镶有一轴承;轮轴机构包括轴连片、竖轴、轮轴管、轮轴和拉簧,轴连片是前边向下带弧形钩状的折边、中部带孔、后端带孔的金属冲件,轴连片中部孔铆接竖轴,轴连片的弧形钩的折边中焊接轮轴管,竖轴安装于转筒的两轴承孔中,轴连片后端的孔中连接拉簧的一端,拉簧的另一端连接于拉簧连接片,轮轴穿入轮轴管中,轮轴的两头各套接一前轮,并用两防滑螺母拧接于轮轴的两端定位;后叉上安装后轮,车梁上安装车身罩壳,后轮罩安装于后叉上方的车身罩壳后部,车把连接头上连接车把,车把是一横管和一竖管焊接成丁字形、竖管的底部有一开缝、竖管的底部连接一管夹。

2.根据权利要求1所述的摆把拐弯式滑板车,其特征是:所述的车梁是金属圆管弯制成前部带波状弯曲、前端上下冲压成弧口的管件,所述车梁的前部、中部和后部的上方分别焊接有两头带孔的连接所述车身罩壳的连接片,所述的转筒是一上下两头带有轴承台阶的管型件,所述的后叉是一开口向后的槽型、槽型的两后端有相互的对穿孔的金属件,所述的车把连接头是一段短圆管的一侧连接一露头的销钉。

3.根据权利要求1所述的摆把拐弯式滑板车,其特征是:所述轴连片弧形钩状的折边的内径与所述的轮轴管的外径相对应,所述的竖轴是顶部的中间带有螺纹孔的圆柱形部件,所述的竖轴穿入于所述转筒的两轴承孔中、再拧接螺栓定位,所述的轮轴是一根两头开有螺纹的圆钢。

4.根据权利要求1所述的摆把拐弯式滑板车,其特征是:所述的车身罩壳是注塑而成塑料车身罩壳,所述车身罩壳的造型与波状弯曲的所述车梁相对应,所述车身罩壳波状弯曲的顶部、有一与所述车把连接头相对应的孔,所述车身罩壳的后部、有一与所述后叉相对应的叉形、并与所述的后叉卡合,所述车身罩壳后部叉形的内侧、有连接所述后轮罩轮罩销的豁口,所述车身罩壳底面的前、中、后,有与所述车梁前部、中部和后部的三连接片的孔相对应的拧接螺栓的孔,所述的车身罩壳通过螺栓拧接于所述车梁前部、中部和后部的三连接片上。

5.根据权利要求1所述的摆把拐弯式滑板车,其特征是:所述竖管的底部通过销钉连接一管夹,所述的管夹是带有一快拆的管夹,快拆用于将所述的管夹收紧所述竖管的开缝与所述车把连接头的抱接,所述竖管的开缝与所述车把连接头上露头的销钉相对应。

6.根据权利要求1所述的摆把拐弯式滑板车,其特征是:所述的前轮和所述的后轮,是塑料轮毂的PU轮、中间的两侧各镶嵌一轴承,所述的后轮通过对锁螺栓连接于所述后叉两后端的对穿孔中。

7.根据权利要求1所述的摆把拐弯式滑板车,其特征是:所述的后轮罩,包括塑料轮罩、扭簧和轮罩销,所述塑料轮罩的顶部内侧带有横向的条纹,所述的塑料轮罩前端的两侧有一相互的对穿孔,所述的轮罩销穿入所述塑料轮罩的对穿孔中、再穿入所述的扭簧孔中,然后再将所述轮罩销的两头卡入于所述车身罩壳叉形的内侧的豁口中、并位于所述后叉的前上方。
