专利号: 2013100390169
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

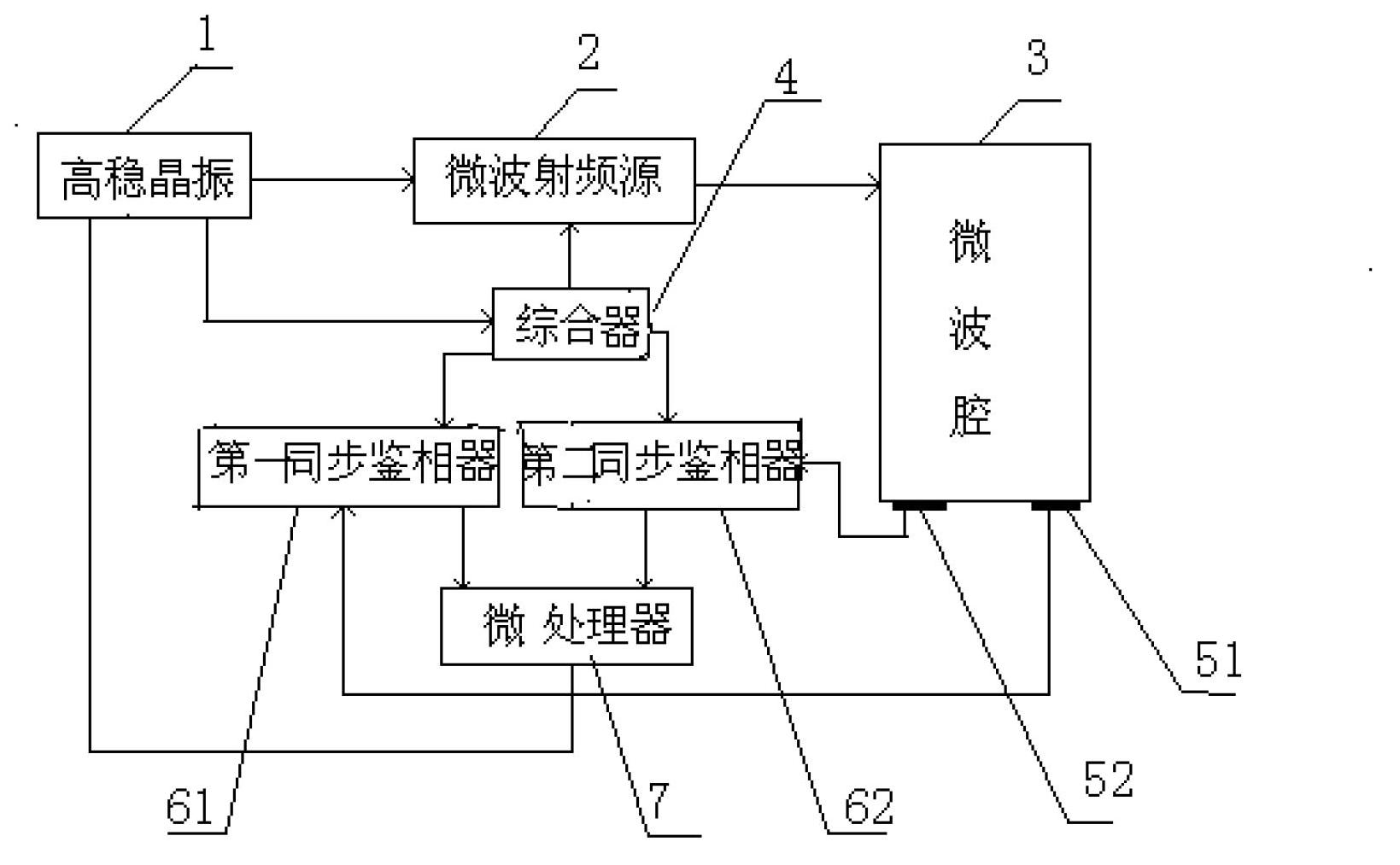

1.一种铷原子频标伺服系统,包括微处理器、压控晶振、同步鉴相器、微波射频源、综合器、微波腔,微波腔内装有光电池,其特征是,所述微波腔两端分别放置同一型号的第一光电池、第二光电池,所述第一光电池发出量子鉴频信号给第一同步鉴相器,所述第二光电池发出量子鉴频信号给第二同步鉴相器,所述第一同步鉴相器、第二同步鉴相器分别与所述微处理器连接。

2.根据权利要求1所述的铷原子频标伺服系统,其特征在于,所述第一光电池与第二光电池对称地安装在微波腔中心轴线的两侧。

3.根据权利要求1或2所述的铷原子频标伺服系统,其特征在于,所述压控晶振为高稳晶振。

4.一种使用权利要求1所述铷原子频标的量子鉴频方法,其特征是,分别启动所述第一同步鉴相器、第二同步鉴相器,将所述第一同步鉴相器获得相应的频率f11、f21处对应的电压值V11、V12和所述第二同步鉴相器获得相应的频率f12、f22处对应的电压值V21、V22存储于所述微处理器中;

设定其中一个同步鉴相器为主同步鉴相器,另一个为辅助同步鉴相器;

将所述主同步鉴相器获得的同步鉴相误差信号ΔW主传递至所述微处理器,所述微处理器计算ΔW主-ΔV主;

将所述辅同步鉴相器获得的同步鉴相误差信号ΔW辅传递至所述微处理器,所述微处理器计算ΔW辅-ΔV辅;

根据比较求得的主ΔW主-ΔV主和ΔW辅-ΔV辅的计算结果,判断是否需要改变所述压控晶振的频率。

5.根据权利要求4所述铷原子频标的量子鉴频方法,其特征在于,所述综合器发送到所述微波射频源的调制信号与发送到所述第一同步鉴相器的第一同步信号、发送到所述第二同步鉴相器的第二同步信号是相干的三路信号。

6.根据权利要求4或5所述的铷原子频标的量子鉴频方法,其特征在于,所述微处理器比较ΔW主-ΔV主和ΔW辅-ΔV辅,当ΔW主-ΔV主大于0同时ΔW辅-ΔV辅小于0时,判断不改变压控晶振的频率;当ΔW主-ΔV主小于0同时ΔW辅-ΔV辅大于0时,判断不改变压控晶振的频率。

7.根据权利要求4或5所述铷原子频标的量子鉴频方法,其特征在于,所述微处理器比较ΔW主-ΔV主和ΔW辅-ΔV辅,当ΔW主-ΔV主为0,同时ΔW辅-ΔV辅不为0时,判断不改变压控晶振的频率。

8.根据权利要求4或5所述铷原子频标的量子鉴频方法,其特征在于,所述微处理器比较ΔW主-ΔV主和ΔW辅-ΔV辅,当ΔW主-ΔV主大于0同时ΔW辅-ΔV辅大于0时,判断改变所述压控晶振的频率;当ΔW主-ΔV主小于0同时ΔW辅-ΔV辅小于0时,判断改变所述压控晶振的频率。

9.根据权利要求4或5所述铷原子频标的量子鉴频方法,其特征在于,所述微处理器比较ΔW主-ΔV主和ΔW辅-ΔV辅,当ΔW主-ΔV主不为0,而ΔW辅-ΔV辅为0时,改变所述压控晶振的频率。
