专利号: 2013100443823
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

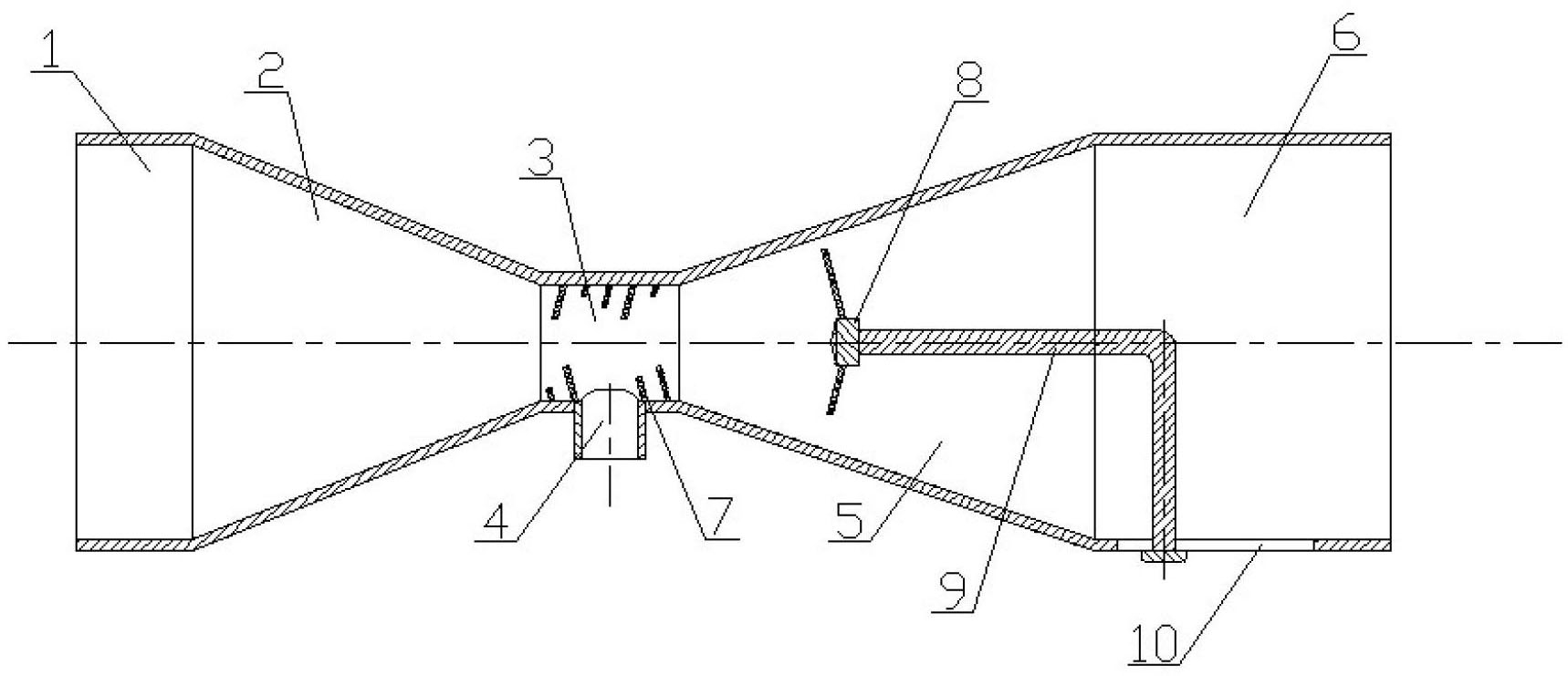

1.一种含有旋转叶片的文丘里混合器,包括主流流体流过的主流文丘里管,所述主流文丘里管包括依次相连通的主流文丘里管流入管道(I)、主流文丘里管渐缩段(2)、主流文丘里管喉部(3)、主流文丘里管扩散段(5)和主流文丘里管流出管道(6),在所述主流文丘里管喉部(3)侧面开有引入流体流入的开孔(4),其特征在于:还包括套装在主流文丘里管喉部(3)内壁面的螺旋形扰流片(7)以及设置在主流文丘里管扩散段(5)的风车型扰流子(8),所述螺旋形扰流片(7)内壁面为不规则梅花形边缘(11),所述风车型扰流子(8)为一风车型的可旋转叶片组,与主流流体来流方向垂直布置,其轴线与主流文丘里管的轴线重口 ο

2.根据权利要求1所述的一种含有旋转叶片的文丘里混合器,其特征在于:所述螺旋形扰流片(7)的不规则梅花形边缘(11)向主流流体来流方向倾斜预设角度,且不规则梅花形边缘(11)的高度在流动方向上高低不同并且不规则。

3.根据权利要求1所述的一种含有旋转叶片的文丘里混合器,其特征在于:所述螺旋形扰流片(7 )的材料为金属。

4.根据权利要求1所述的一种含有旋转叶片的文丘里混合器,其特征在于:所述主流文丘里管流出管道(6)的壁面上开有槽道(10),所述风车型扰流子(8)的L型固定支架(9)滑动设置于主流文丘里管流出管道(6 )壁面的槽道(10 )内。

5.根据权利要求1所述的一种含有旋转叶片的文丘里混合器,其特征在于:所述主流文丘里管为回转体。
