专利号: 2013100461662
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

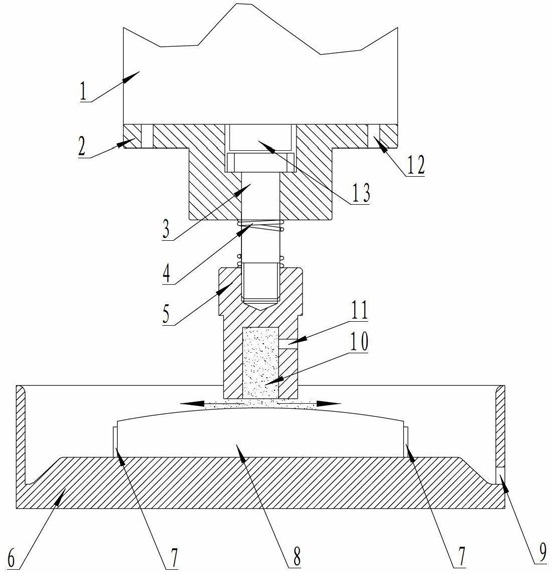

1.一种硬脆材料零件的约束磨粒流超精密加工装置,其特征在于:包括抛光工具头、弹簧、紧定螺钉、力传感器、固定座、回收底座和执行机构,所述紧定螺钉套装在固定座中心孔内,所述弹簧套装在紧定螺钉外,所述紧定螺钉另一端与抛光工具头连接并压紧弹簧,所述固定座与执行机构固定,所述固定座中心孔上方有沉孔,所述沉孔内安装力传感器,所述紧定螺钉顶端与力传感器之间安装橡胶圈,所述工件固定在回收底座上;

所述抛光工具头呈圆柱型,所述抛光工具头上端面中心有螺纹孔,所述抛光工具头从下端面打盲孔形成磨粒流容腔,所述抛光工具头侧面有磨料进料孔,所述磨料进料孔与磨粒流容腔相通,所述抛光工具头为对磨粒磨损不敏感的弹性材料制成的工具头;

所述回收底座中心为安装工件的凸台,所述凸台四周有磨粒流回收槽,所述回收槽外围有一圈磨粒流挡板,所述磨粒流挡板高于工件上表面。

2.如权利要求1所述的硬脆材料零件的约束磨粒流超精密加工装置,其特征在于:所述回收槽内有磨粒流回收出口,所述磨粒流回收出口通过管道与回收泵的进料口连接,所述回收泵的出料口与搅拌装置的进料口接通,所述搅拌装置的出料口与供料泵的进料口连接,所述供料泵的出料孔与抛光工具头上端面的磨料进料孔接通,压力表安装在搅拌装置和供料装置的连接气管之间,所述供料泵和回收泵上都有流量调节装置。

3.如权利要求1或2所述的硬脆材料零件的约束磨粒流超精密加工装置,其特征在于:

所述抛光工具头通过执行机构带动初始状态时下端面被压在工件表面上。
