专利号: 2013100479420
申请人: 陈建凡
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

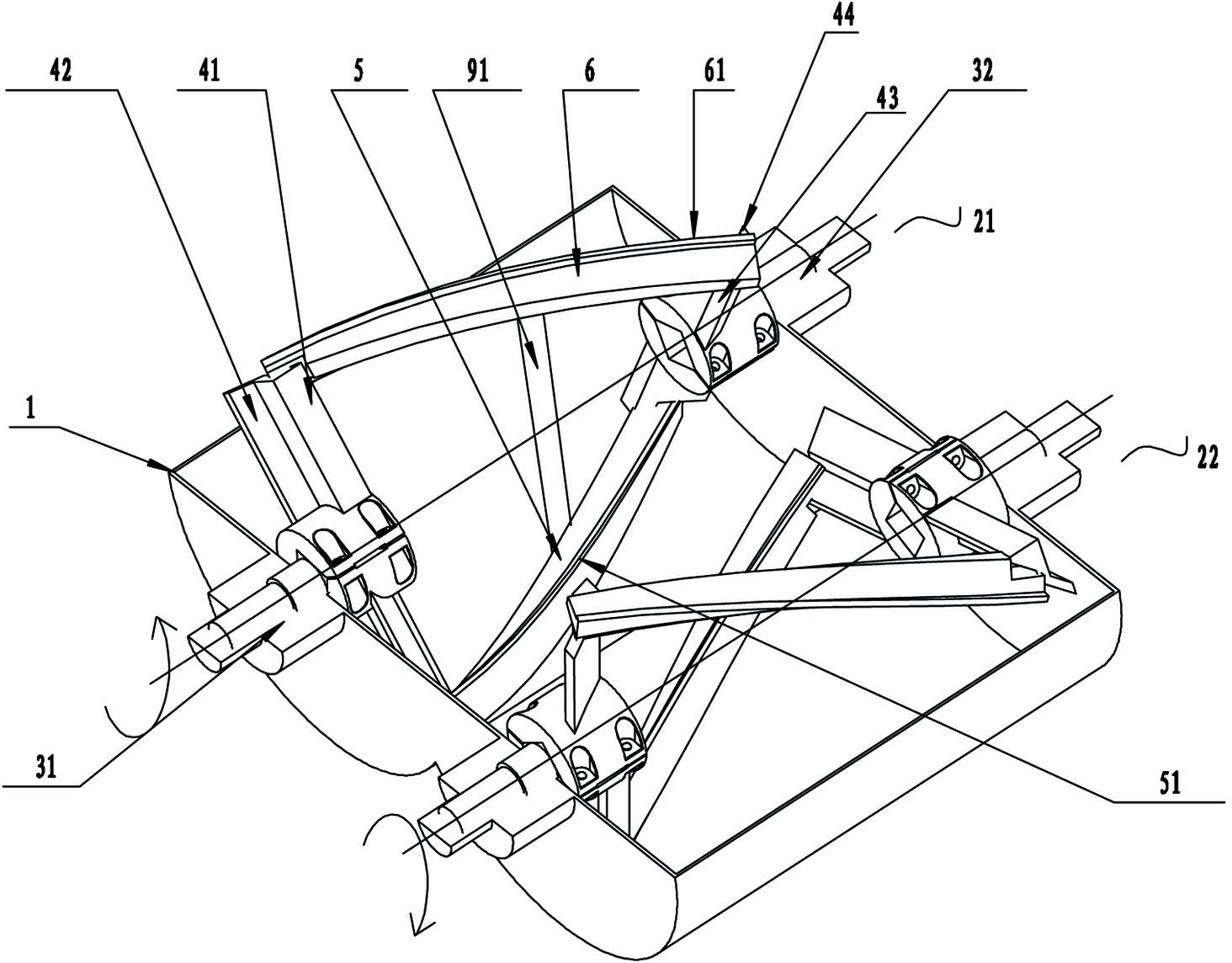

1.一种多曲轴混凝土搅拌器,其特征在于:该混凝土搅拌器包括转动连接在搅拌筒内的一个以上的搅拌装置;每个搅拌装置包括有:侧进给组件,其主要由连接在搅拌机主动轴端的进给搅拌臂组成;

侧返回组件,其主要由连接在搅拌机被动轴端的返回搅拌臂组成;

搅拌曲轴组件,其包括有两根以上的进给曲轴,所述进给曲轴包括有分别连接进给搅拌臂和返回搅拌臂的两根外进给曲轴,两根外进给曲轴的螺旋方向相同,且两根外进给曲轴连接在进给搅拌臂和返回搅拌臂的位置对称分布,所述两根外进给曲轴的总导程角为

15°-75°;两根外进给曲轴上均安装有可拆卸的叶片,叶片的安装角为15°-75°。

2.如权利要求1所述的一种多曲轴混凝土搅拌器,其特征在于:所述搅拌曲轴组件还包括有连接进给搅拌臂和返回搅拌臂,且置于两根外进给曲轴中间的一根以上的内进给曲轴。

3.如权利要求1所述的一种多曲轴混凝土搅拌器,其特征在于:所述搅拌曲轴组件的内进给曲轴为连接进给搅拌臂和返回搅拌臂,且置于两根外进给曲轴中间的一组以上的内进给曲轴组件,每组内进给曲轴组件由分别连接进给搅拌臂和返回搅拌臂的两根进给曲轴单元组成,所述两根进给曲轴单元的螺旋方向相同,且两根进给曲轴单元连接在进给搅拌臂和返回搅拌臂的位置对称分布,所述两根进给曲轴单元的总导程角为15°-75°;两根进给曲轴单元上均安装有可拆卸的叶片,叶片的安装角为15°-75°。

4.如权利要求1、2或3所述的一种多曲轴混凝土搅拌器,其特征在于:还包括有一根以上连接相邻进给曲轴的中间连接轴,所述中间连接轴为曲轴或直轴。

5.权利要求1、2或3所述的一种多曲轴混凝土搅拌器,其特征在于:还包括有设置在进给曲轴上的一个以上的搅拌辅助连接块,搅拌辅助连接块一体或分体间隔设置在进给曲轴上。

6.如权利要求1、2或3所述的一种多曲轴混凝土搅拌器,其特征在于:所述进给搅拌臂上一体或分体设置有侧进给叶片,侧进给叶片倾斜朝外呈钝角设置在进给搅拌臂上;所述返回搅拌臂上一体或分体设置有侧返回叶片,侧返回叶片倾斜朝外呈钝角设置在返回搅拌臂上。

7.如权利要求4所述的一种多曲轴混凝土搅拌器,其特征在于:所述进给搅拌臂上一体或分体设置有侧进给叶片,侧进给叶片倾斜朝外呈钝角设置在进给搅拌臂上;所述返回搅拌臂上一体或分体设置有侧返回叶片,侧返回叶片倾斜朝外呈钝角设置在返回搅拌臂上。

8.如权利要求5所述的一种多曲轴混凝土搅拌器,其特征在于:所述进给搅拌臂上一体或分体设置有侧进给叶片,侧进给叶片倾斜朝外呈钝角设置在进给搅拌臂上;所述返回搅拌臂上一体或分体设置有侧返回叶片,侧返回叶片倾斜朝外呈钝角设置在返回搅拌臂上。

9.如权利要求1、2或3所述的一种多曲轴混凝土搅拌器,其特征在于:该混凝土搅拌器包括有两个以上的搅拌装置,且相邻两个搅拌装置的安装及转动方向相反。

10.如权利要求4所述的一种多曲轴混凝土搅拌器,其特征在于:该混凝土搅拌器包括有两个以上的搅拌装置,且相邻两个搅拌装置的安装及转动方向相反。
