专利号: 2013100563609
申请人: 江苏海虹电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

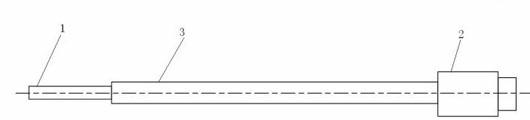

1.一种基于光纤阵列的空间光耦合探测装置,其特征在于,包括:多根多模光纤,所述多模光纤上具有两个端面,所述多模光纤的其中一端为裸光纤端面,另一端上设置有自聚焦透镜,所述两个端面之间设有缓冲涂覆层,所述多根多模光纤的裸光纤端面紧固连接,所述自聚焦透镜配合设置在微透镜内。

2.根据权利要求1所述的基于光纤阵列的空间光耦合探测装置,其特征在于,还包括光纤固定盘,所述光纤固定盘上设置有多个安装孔,所述微透镜配合安装在安装孔内。

3.根据权利要求2所述的基于光纤阵列的空间光耦合探测装置,其特征在于,所述光纤固定盘配合安装在接收透镜内,所述接收透镜上设有接收天线镜筒,所述天线镜筒上具有光纤耦合面,所述光纤耦合面前方为焦平面。

4.根据权利要求2所述的基于光纤阵列的空间光耦合探测装置,其特征在于,所述光纤固定盘包括底座和端面,所述端面的表面呈正弯月形,底座为圆柱体,所述安装孔的数量为13个。

5.根据权利要求4所述的基于光纤阵列的空间光耦合探测装置,其特征在于,所述安装孔围绕光纤固定盘的底座的圆心均匀分布,最外层包括8个安装孔绕圆心均匀分布,中间层包括4个安装孔绕圆心均匀分布,内层包括1个安装孔,其中心与圆心重叠。

6.根据权利要求1所述的基于光纤阵列的空间光耦合探测装置,其特征在于,所述微透镜由两个圆柱体连接而成,其中一个圆柱体直径大于另一个圆柱体。

7.根据权利要求1所述的基于光纤阵列的空间光耦合探测装置,其特征在于,所述多根多模光纤的裸光纤端面之间通过光纤接头封装并形成固定端面。

8.根据权利要求1所述的基于光纤阵列的空间光耦合探测装置,其特征在于,所述自聚焦透镜胶合在多模光纤的一端上并形成自由端面。
