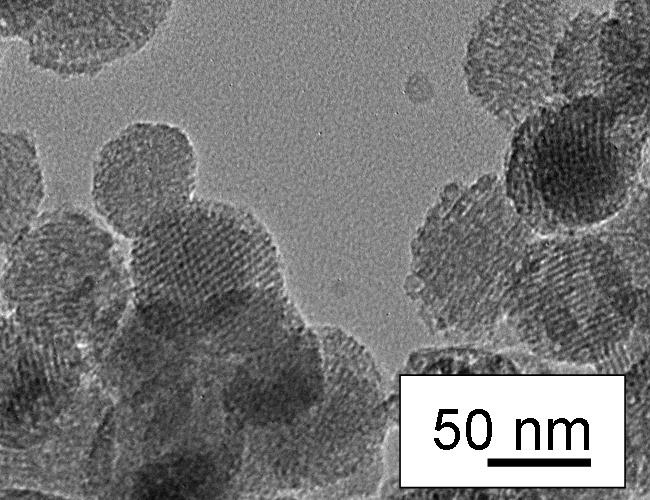

1.一种具有MCM-41分子筛结构的有序介孔硅纳米材料，其特征在于材料的微观结构为典型的MCM-41介孔分子筛的规整一维六方孔道结构，孔尺寸在一定范围内可调，孔壁均匀，比表面积高，且具有明显的光致发光性质，成分为单质硅。

2.如权利要求1所述的一种具有MCM-41分子筛结构的有序介孔硅纳米材料的制备方法，其特征在于具体合成步骤如下：（1）使用溶胶凝胶法制备MCM-41型介孔分子筛；

（2）将一定量的上述MCM-41介孔分子筛与金属镁粉按一定摩尔比混合均匀后放入管式炉，惰性气氛下升温至650~750℃反应2~3 h，然后降至室温；

（3）用稀酸浸泡6 h~10 h除去材料中的多余氧化镁，即得目标产物。

3.如权利要求2所述一种具有MCM-41分子筛结构的有序介孔硅纳米材料的制备方法，其特征在于以具有规整孔道结构的人造MCM-41介孔材料为结构模板，通过原位还原得到具有规整孔道结构的单质硅多孔材料。

4.如权利要求2所述的一种具有MCM-41分子筛结构的有序介孔硅纳米材料的制备方法，其特征在于由于步骤（1）中所述MCM-41介孔分子筛材料的孔尺寸可调，这种氧化硅基介孔分子筛通过还原后所得单质硅介孔材料的孔尺寸可根据需要自由调节。
