1.一种高掺铒无铅氟卤碲酸盐玻璃，其特征在于，按摩尔百分含量计由如下组分制成：AlF320～35%，BaF220～35%，CaF210～20%，ZnBr2、ZnCl2或ZnI2中任意一种或任意两种以上之和10～20%，TeO215～30%，YF3或LaF3或两者组合2～8%，ErF33～7%；各组分之和为100%。

2.一种权利要求1的高掺铒无铅氟卤碲酸盐玻璃的制备方法，其特征在于：将各所述组分混合均匀形成混合料后放入坩埚中，并置于电炉中进行熔制得到熔融的玻璃液，在所述熔制的过程中始终通入高纯氧气以对玻璃液除水。

3.根据权利要求2所述的制备方法，其特征在于：将除水后的玻璃液经均化澄清，然后快速将所述玻璃液浇注到已经预热好的模具上，然后放入已升温至所述玻璃的玻璃化转变温度的马弗炉中，进行退火。

4.根据权利要求2或3所述的制备方法，其特征在于：进行所述熔制的温度为

800-1000℃。

5.根据权利要求2或3所述的制备方法，其特征在于：进行所述熔制的时间为20-30分钟。

6.根据权利要求3所述的制备方法，其特征在于：所述模具的预热温度为370-390℃；

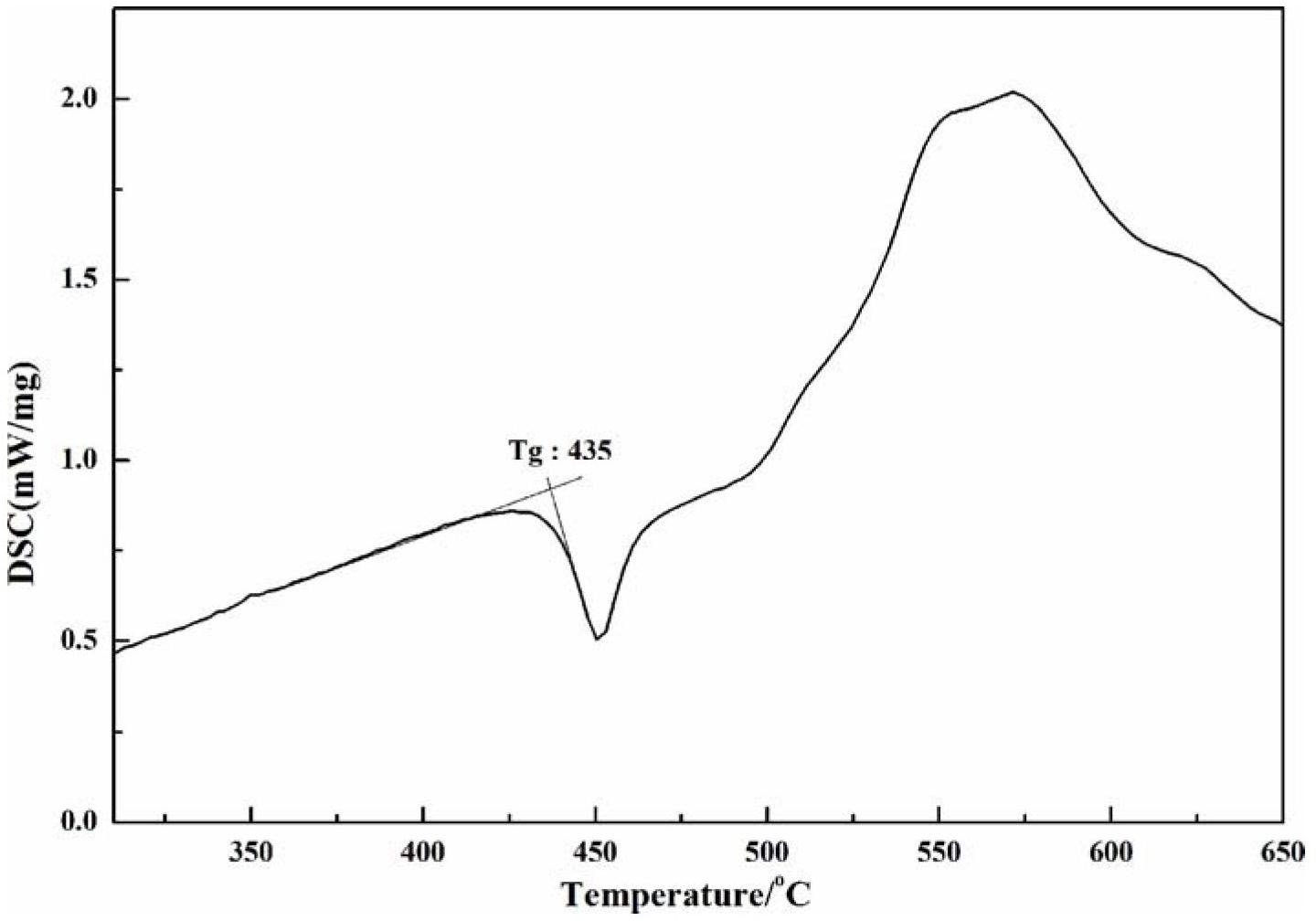

玻璃液在所述马弗炉中的保温时间为2-3小时；进行所述退火时，先以9-11℃/小时的速度将所述马弗炉的温度降至80-100℃，然后关闭马弗炉，使马弗降温至室温。

7.一种权利要求1的高掺铒无铅氟卤碲酸盐激光玻璃的制备方法，其特征在于，包括如下步骤：①将各所述组分混合均匀形成混合料后放入坩埚中，并置于800-1000℃的硅碳棒电炉中熔制20-30分钟得到熔融的玻璃液，熔制过程中始终通入高纯氧气以对玻璃液除水；

②将除水后的玻璃液经均化澄清，然后快速浇注到已预热至370-390℃的模具上，后再放入已升温至所述玻璃液的玻璃化转变温度的马弗炉中，保温2-3小时后，再以9-11℃/小时的速度将所述马弗炉降温至80-100℃，然后关闭马弗炉，使马弗降温至室温。

8.一种3μm激光玻璃的光纤预制棒，其特征在于：芯层采用权利要求1的高掺铒无铅氟卤碲酸盐玻璃制成。
