专利号: 2013100621873
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多个测试记录仪的时基统一系统,其中,每个测试记录仪包括有壳体及测试与记录结构,所述的系统是具有统一时基的并由多个测试记录仪构成的时基统一系统,所述的时基统一系统由授时模块、多个计时模块构成,所述的授时模块设置在时基统一系统的授时中心,所述的多个计时模块每个分别对应设置在系统的每个测试记录仪中,其中所述的多个为i个,i=2,3,4,5,…,n,特征在于:授时模块与计时模块具有相同时间计数精度和稳定度的有源石英振荡器,都采用复杂可编程逻辑器件CPLD计数计时。

2.根据权利要求1所述的多个测试记录仪的时基统一系统,特征在于:

a.所述的授时中心包括有复杂可编程逻辑器件CPLD、石英振荡器、数据通信接口、开关、电源或电池;

b.所述的测试记录仪包括有复杂可编程逻辑器件CPLD、石英振荡器、测试电路、存储电路、触发电路、数据通信接口、电源或电池。

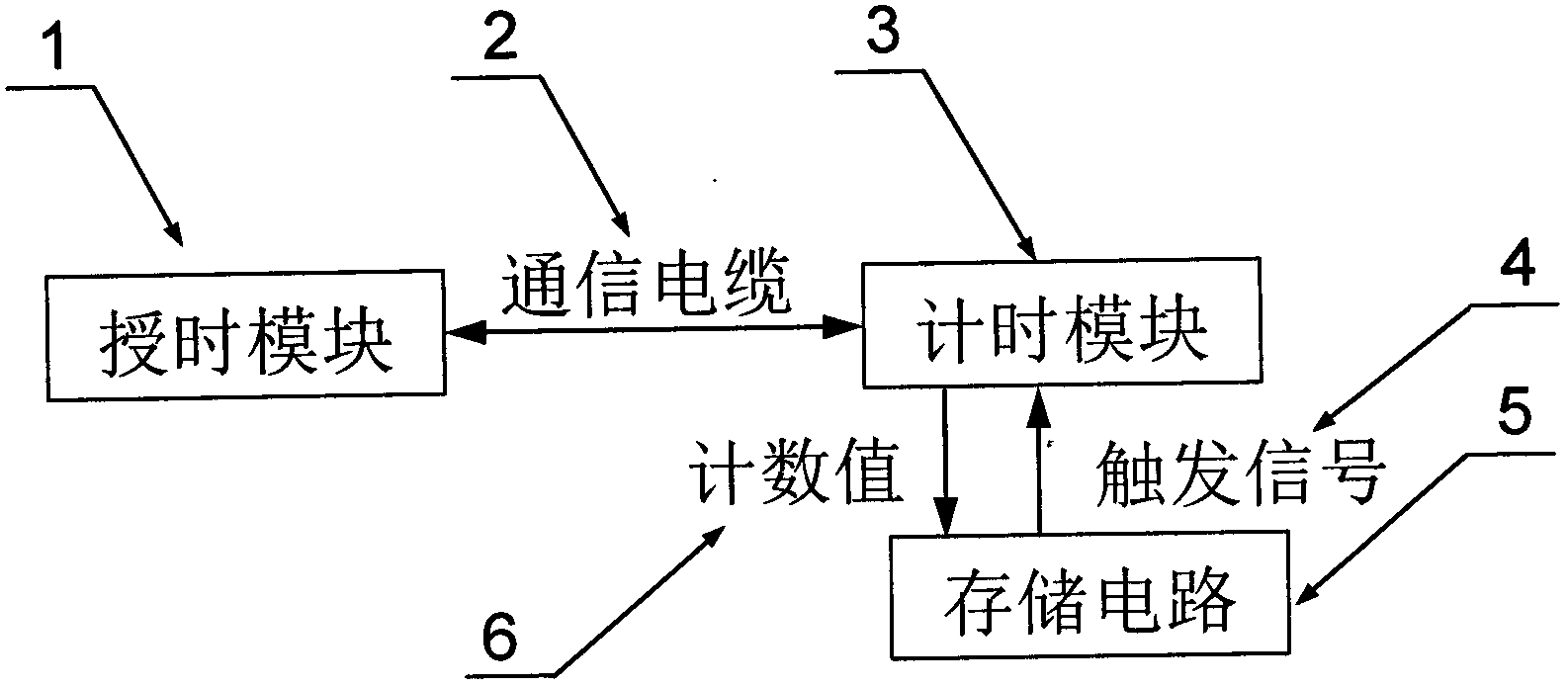

3.根据权利要求2所述的多个测试记录仪的时基统一系统,特征在于:授时模块通过接口将当前授时模块的计数值分别传输到多个测试记录仪的计时模块,计时模块收到时间数据后开始计数,计时模块接收到存储电路发出的触发信号后停止计数,存储电路将停止时刻的时间数据与触发数据存储到存储器中,计算机通过通信接口读取保存到存储器中的时间数据、被测数据及触发信号数据确立时基统一系统中多个测试记录仪的相对时间零点。

4.根据权利要求3所述的多个测试记录仪的时基统一系统,特征在于:所述的存储器是非易失存储介质的存储器。
