专利号: 2013100626877
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

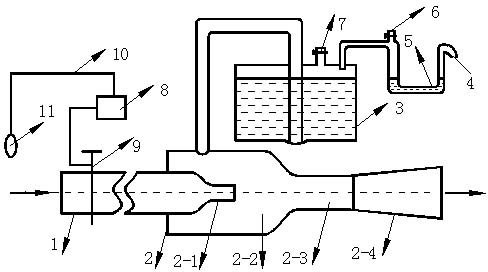

1.一种抑制瓦斯爆炸的装置,其特征是:装置包括传感器总成、控制器、压风控制开关、引射器式喷射器、灭火剂容器、U型水槽;传感器总成通过数据线与控制器的输入端连接,控制器的输出端与压风控制开关连接,压风控制开关安装在引射器式喷射器的压风入口处,引射器式喷射器通过管道与灭火剂容器连接,灭火剂容器的进水口上连接有U型水槽;

所述的传感器总成包括火焰传感器、温度传感器和压力传感器,火焰传感器、温度传感器和压力传感器布置在巷道顶部,依次排开;

所述的引射器式喷射器包括输入管和输出管,输入管的前端为内喷嘴,输入管的后端为压风入口,输入管插入至输出管内,内喷嘴位于输出管内;输出管包括接受室、混合室和喷嘴,内喷嘴位于接受室位置,混合室位于接受室和喷嘴之间,喷嘴内设有内螺纹;引射器式喷射器布置在巷道高度一半处的巷帮,巷道两侧交替布置,间距在50~80m;

所述的灭火剂容器底部有一凹槽,在凹槽内有管路与引射器式喷射器的接受室连接;

灭火剂容器上装有一加泡沫灭火剂阀门;

所述的U型水槽上方的一端连接有加水阀门,U型水槽另一端通向大气,呈收缩状。

2.一种使用抑制瓦斯爆炸装置的方法,其特征是:在巷道顶板安装传感器总成,包括火焰传感器、温度传感器和压力传感器,传感器总成同时监测火焰、温度、压力的变化,三个传感器的输出端与控制器的输入端相连,三个传感器的信号同时传送给控制器,三个传感器的信号和控制器的逻辑关系是“或”的关系,只要有一个传感器信号传递给控制器,控制器就会向压风控制开关发出命令,控制压风控制开关打开;灭火剂容器一端通过管路与接受室相连,另一端通过管路与U型水槽相连;0.5~1MPa的压风通过压风入口和引射器式喷射器的内喷嘴进入接受室,形成射流,产生卷吸流动作用;由于风流处于高速状态而在接受室内形成一个负压区,泡沫灭火剂被接受室的负压抽吸进接受室,压风与泡沫灭火剂在混合室内混合,进行动量交换,流动过程中速度场渐渐分布均匀;喷嘴内设有内螺纹,混合流体经过时可以增强湍流作用,进一步增强流体的雾化作用,增强了扑灭爆炸火焰的效果;同时,喷嘴的安装方向与爆炸传播的方向相向,夹角在30~60°之间;喷出的灭火剂迎向爆炸火焰,扑灭爆炸火焰。
