专利号: 2013100654241
申请人: 邱红原
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电池均衡电路的执行电路,对相邻的串联电池进行电能搬移,所述串联电池包括电能输出电池和电能接收电池,电能输出电池的正极和电能接收电池的负极连接或者电能输出电池的负极和电能接收电池的正极连接,所述电池均衡电路的执行电路,其特征在于,包括:一自激振荡开关电路,和所述电能输出电池连接,吸收电池电能;

一输出电路,和所述电能接收电池连接,向电池输出电能;

所述自激振荡开关电路包括控制开关电路、电感和阈值电压比较电路,所述控制开关电路的第一端和所述电感的第二端连接,所述控制开关电路包括串联连接的控制开关和电流采样电路,所述电流采样电路的输出端和所述阈值电压比较电路的输入端连接,所述阈值电压比较电路的输出端直接或通过一控制开关驱动电路和所述控制开关的控制端连接,其中,所述控制开关电路的第二端和所述电感的第一端作为与电能输出电池连接的输入端;

所述输出电路的一端和所述电感的第二端连接,另一端作为和电能接收电池连接的输出端,所述输出电路由续流二极管或电容构成,所述续流二极管对所述电感续流;

其中,所述控制开关是半导体器件。

2.根据权利要求1所述的电池均衡电路的执行电路,其特征在于:所述阈值电压比较电路由电压比较器构成,所述电压比较器的一输入端和所述电流采样电路的输出端连接,另一输入端和一参考电压Vref连接。

3.根据权利要求1所述的电池均衡电路的执行电路,其特征在于:所述阈值电压比较电路由门电路构成,所述电流采样电路的输出端和所述门电路全部或者部分的输入端连接,所述门电路除了输出端和与所述电流采样电路输出端连接的输入端外,其余的各端与相应的电平连接,使得该门电路具有阈值电压。

4.根据权利要求3所述的电池均衡电路的执行电路,其特征在于:所述门电路是或门电路或或非门电路。

5.根据权利要求3所述的电池均衡电路的执行电路,其特征在于:所述门电路是与门电路或与非门电路。

6.根据权利要求3所述的电池均衡电路的执行电路,其特征在于:所述门电路是反相器。

7.根据权利要求1所述的电池均衡电路的执行电路,其特征在于:所述阈值电压比较电路包括两个以上串联连接的门电路,所述门电路具有阈值电压。

8.根据权利要求7所述的电池均衡电路的执行电路,其特征在于:所述两个以上串联连接的门电路包括两个串联连接的反相器。

9.根据权利要求1至8中任一权利要求所述的电池均衡电路的执行电路,其特征在于:

所述控制开关是MOS管或IGBT管。

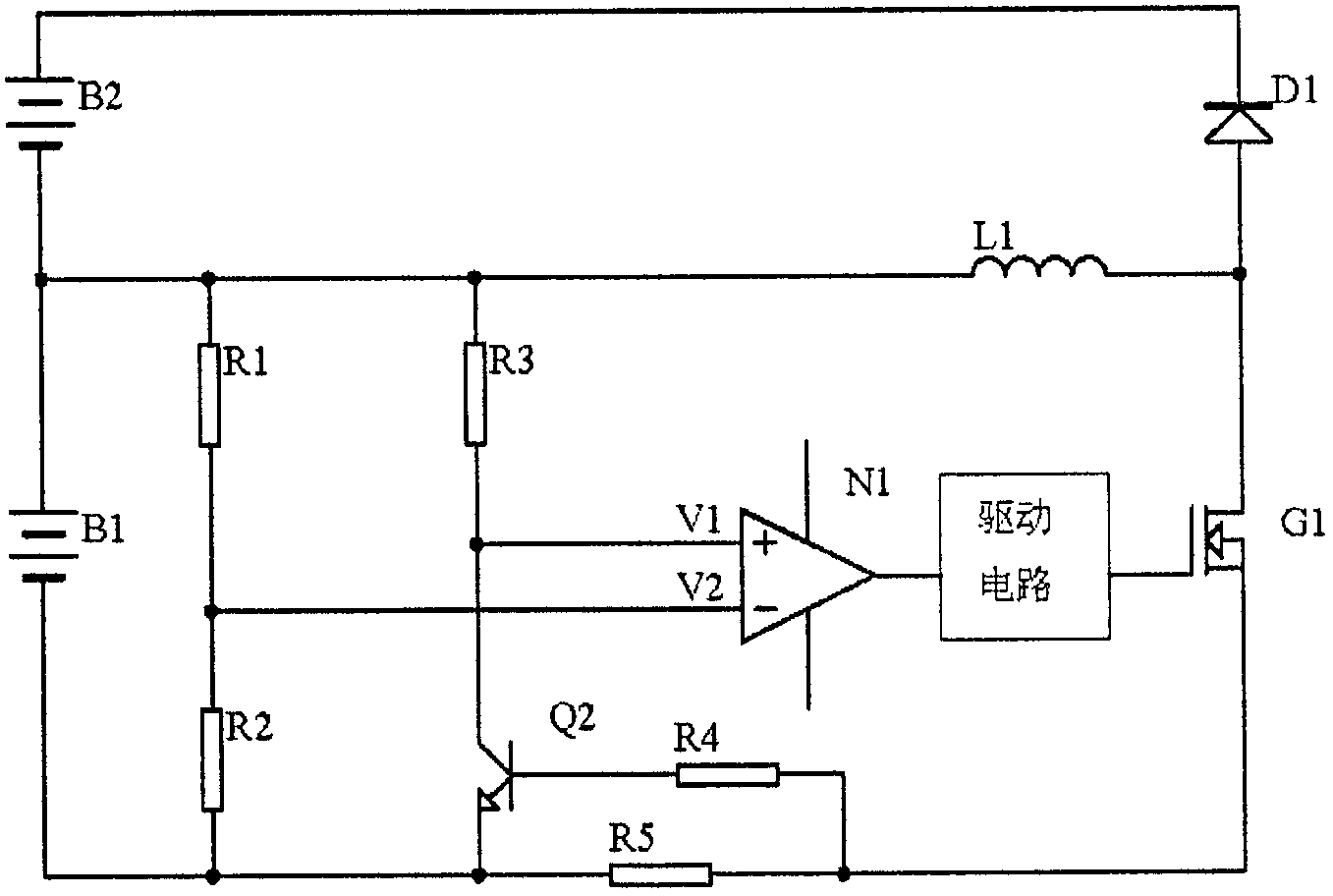

10.根据权利要求9所述的电池均衡电路的执行电路,其特征在于:所述电能输出电池的正极和所述电能接收电池的负极连接,所述控制开关是MOS管,所述MOS管是NMOS管,所述电流采样电路包括采样电阻和NPN三极管,所述采样电阻一端和所述NPN三极管的发射极连接并作为与电能输出电池负极连接的输入端,另一端和所述NMOS管的源极连接并直接或通过一电阻和所述NPN三极管的基极连接,所述NPN三极管的集电极和一上拉电阻连接并作为电流采样电路的输出端,所述电感的第二端和所述NMOS管的漏极连接,第一端作为与电能输出电池正极连接的输入端。

11.根据权利要求9所述的电池均衡电路的执行电路,其特征在于:所述电能输出电池的负极和所述电能接收电池的正极连接,所述控制开关是MOS管,所述MOS管是PMOS管,所述电流采样电路包括采样电阻和PNP三极管,所述采样电阻一端和所述PNP三极管的发射极连接并作为与电能输出电池正极连接的输入端,另一端和所述PMOS管的源极连接并直接或通过一电阻和所述PNP三极管的基极连接,所述PNP三极管的集电极和一下拉电阻连接并作为电流采样电路的输出端,所述电感的第二端和所述PMOS管的漏极连接,第一端作为与电能输出电池负极连接的输入端。
