1.一种制备超细氧化亚铜粉的方法，其特征是：

1)向含二价铜离子的二甲基亚砜有机溶液中加入还原剂，在温度为15℃-90℃条件下，反应0.5-8h；

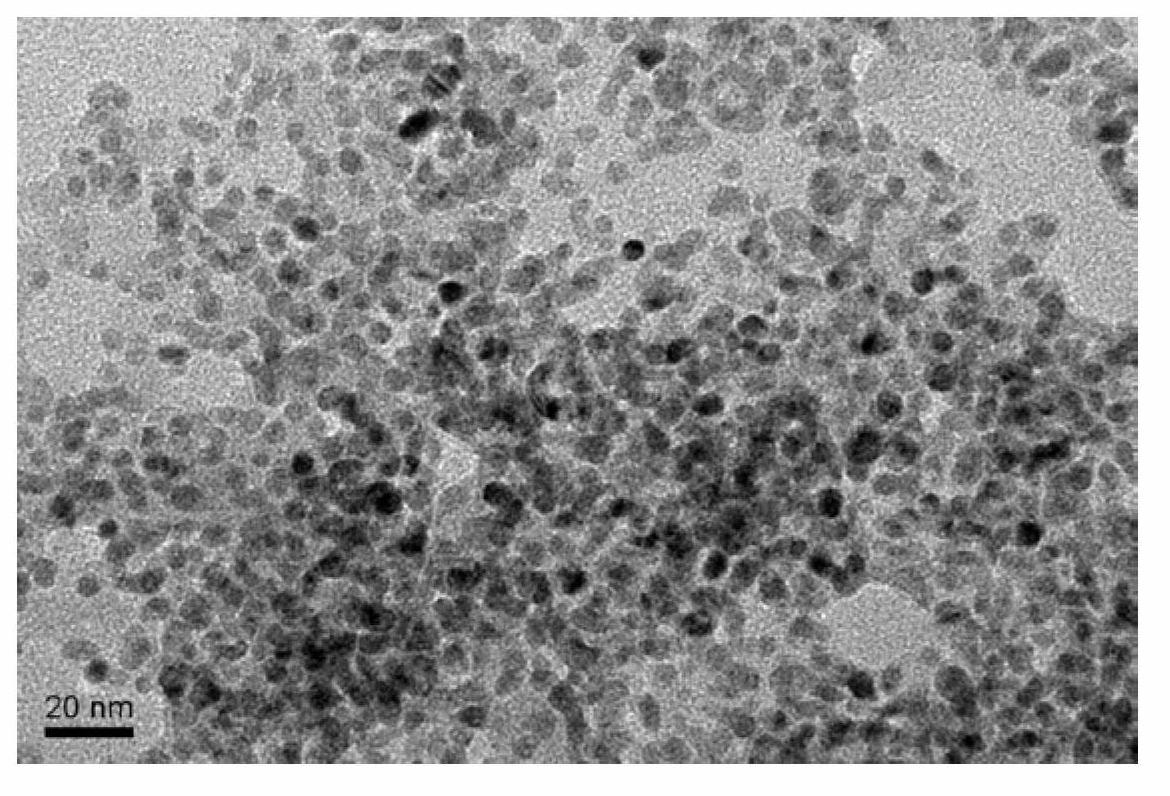

2)将所得浑浊液离心、洗涤、干燥，即得氧化亚铜粉。

2.根据权利要求1所述的制备超细氧化亚铜粉的方法，其特征是：所述还原剂为甲醛、连二亚硫酸钠、硼氢化物和水合肼中的一种或几种。

3.根据权利要求1或2所述的制备超细氧化亚铜粉的方法，其特征是：所述还原剂和二价铜离子的摩尔比为1-10∶1。

4.根据权利要求1或2所述的制备超细氧化亚铜粉的方法，其特征是：所述含二价铜离子的二甲基亚砜有机溶液中二价铜离子浓度为1-50g/L，其中溶剂为纯二甲基亚砜或质量百分比大于50％的二甲基亚砜溶液，溶质为硝酸铜、氯化铜、醋酸铜、硫酸铜、铜的配合物和包含长链的有机铜的一种或者几种，其中有机铜碳链长度为8-16。

5.一种制备超细氧化亚铜粉的方法，其特征是：

1)向含二价铜离子的二甲基亚砜有机溶液中加入还原剂，并调节反应体系的pH值为

1.5-6.5，温度为15℃-90℃，反应0.5-8h；

2)将所得浑浊液离心、洗涤、干燥，即得氧化亚铜粉。

6.根据权利要求5所述的制备超细氧化亚铜粉的方法，其特征是：所述还原剂为次亚磷酸盐、抗坏血酸、葡萄糖、亚硫酸钠、甲酸、三乙醇胺、乙二醇、山梨醇、木糖醇和盐酸羟胺中的一种或者几种。

7.根据权利要求5或6所述的制备超细氧化亚铜粉的方法，其特征是：所述还原剂和二价铜离子的摩尔比为1-10∶1。

8.根据权利要求5或6所述的制备超细氧化亚铜粉的方法，其特征是：所述含二价铜离子的二甲基亚砜有机溶液中二价铜离子浓度为1-50g/L，其中溶剂为纯二甲基亚砜或质量百分比大于50％的二甲基亚砜溶液，溶质为硝酸铜、氯化铜、醋酸铜、硫酸铜、铜的配合物和包含长链的有机铜的一种或者几种，其中有机铜碳链长度为8-16。

9.根据权利要求5或6所述的制备超细氧化亚铜粉的方法，其特征是：制备过程中通过加入硫酸、盐酸、醋酸、硝酸、磷酸、甲酸或乙二酸中的一种或几种来调节pH值。
