专利号: 2013100824717
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.双向比例调压机构,其特征在于:包括流体层流实现机构、第一取压点、第二取压点和取压点位置调节机构;

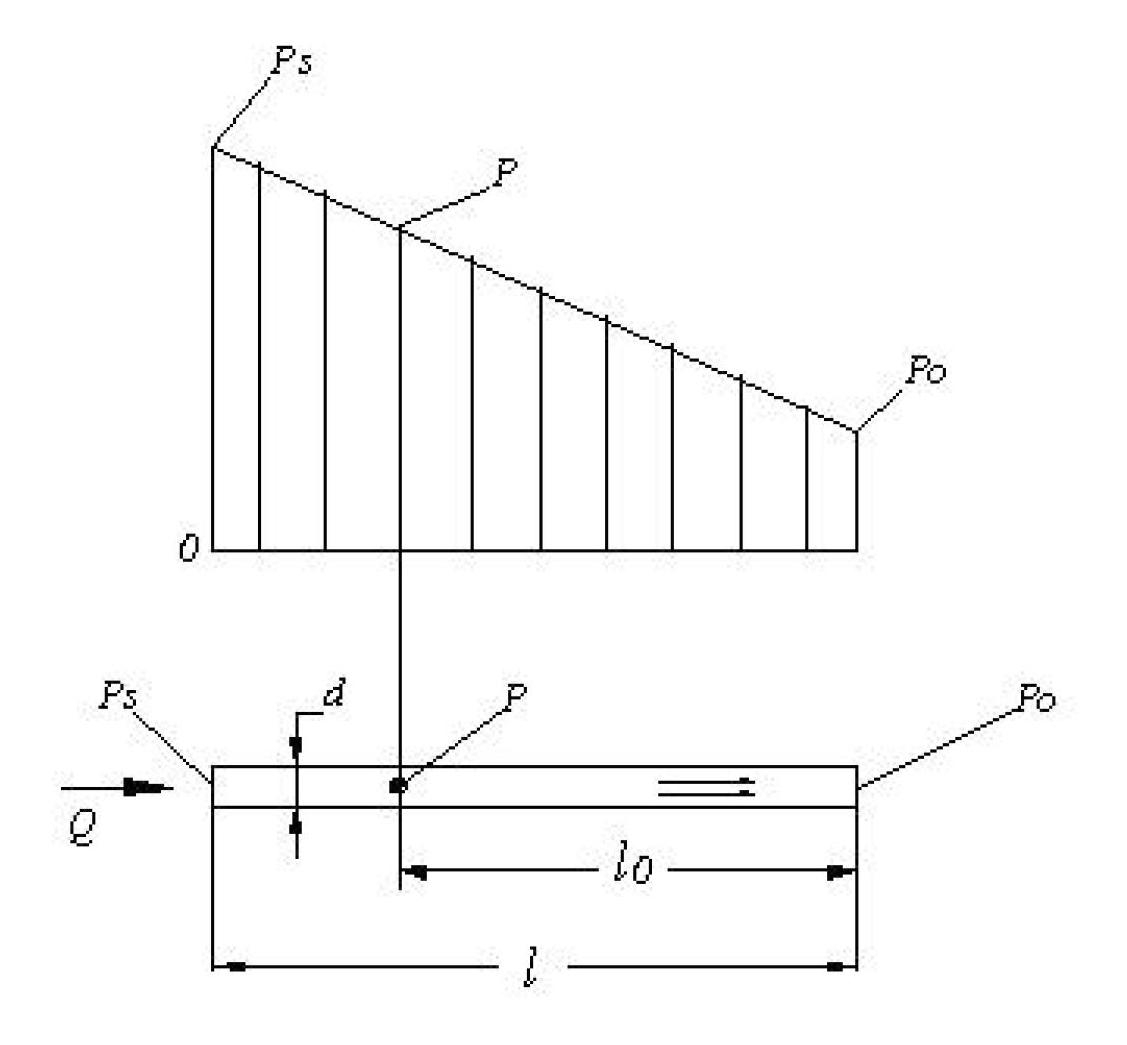

流体层流实现机构包括阀芯和阀套,所述的阀套上设置进油口、第一出油口和第二出油口,所述的进油口设置在所述的第一出油口和第二出油口之间;所述的阀芯的两端设置与阀套的内径匹配的工作台阶;所述的阀芯的工作台阶和阀套的间隙连通进油口、第一出油口和第二出油口,所述的间隙为层流层流道,在所述的间隙中流体流动呈现层流流态,进油口和第一出油口、第二出油口的压力分布呈现稳定的线性分布;

第一取压点和第二取压点均为贯穿阀套的取压孔,所述的取压孔连通所述的间隙,所述的第一取压点设置在所述的第一出油口和所述的进油口之间、所述的第二取压点设置在所述的第二出油口和所述的进油口之间,且所述的第一取压点和第二取压点之间的距离等于所述的阀芯的长度,第一取压点和第二取压点处的压力满足以下公式:其中,Pa为第一取压点处的压力;Pb为第二取压点处的压力;Ps为进油口的压力;Po为第一出油口或第二出油口的压力;L1为第一取压点与第一出油口之间的距离;L2为第二取压点与第二出油口之间的距离;L为每个工作台阶与阀套形成的层流层流道长度;且L1和L2的取值范围均为0~L;Pa和Pb的取值范围均为Po~Ps;

取压点位置调节机构包括所述的阀芯和推动阀芯在所述的阀套内运动的推动部件,阀芯的移动使L1和L2在0-L之间变化。

2.如权利要求1所述的双向比例调压机构,其特征在于:所述的间隙可以是缝隙或细长孔及使流体流动呈现为层流流态的任意流道。

3.如权利要求2所述的双向比例调压机构,其特征在于:所述的阀芯沿阀套的轴线方向移动,所述的间隙呈直线方向分布,所述的第一出油口和第二出油口设置在所述的阀芯的两端之外、所述的进油口设置在所述的阀芯的两个工作台阶之间。

4.如权利要求3所述的双向比例调压机构,其特征在于:所述的阀芯两端的工作台阶沿阀芯的中心中线对称分布。

5.如权利要求3所述的双向比例调压机构,其特征在于:所述的第一取压点和第二取压点沿阀套的中心中心对称分布。
