专利号: 2013100829405
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

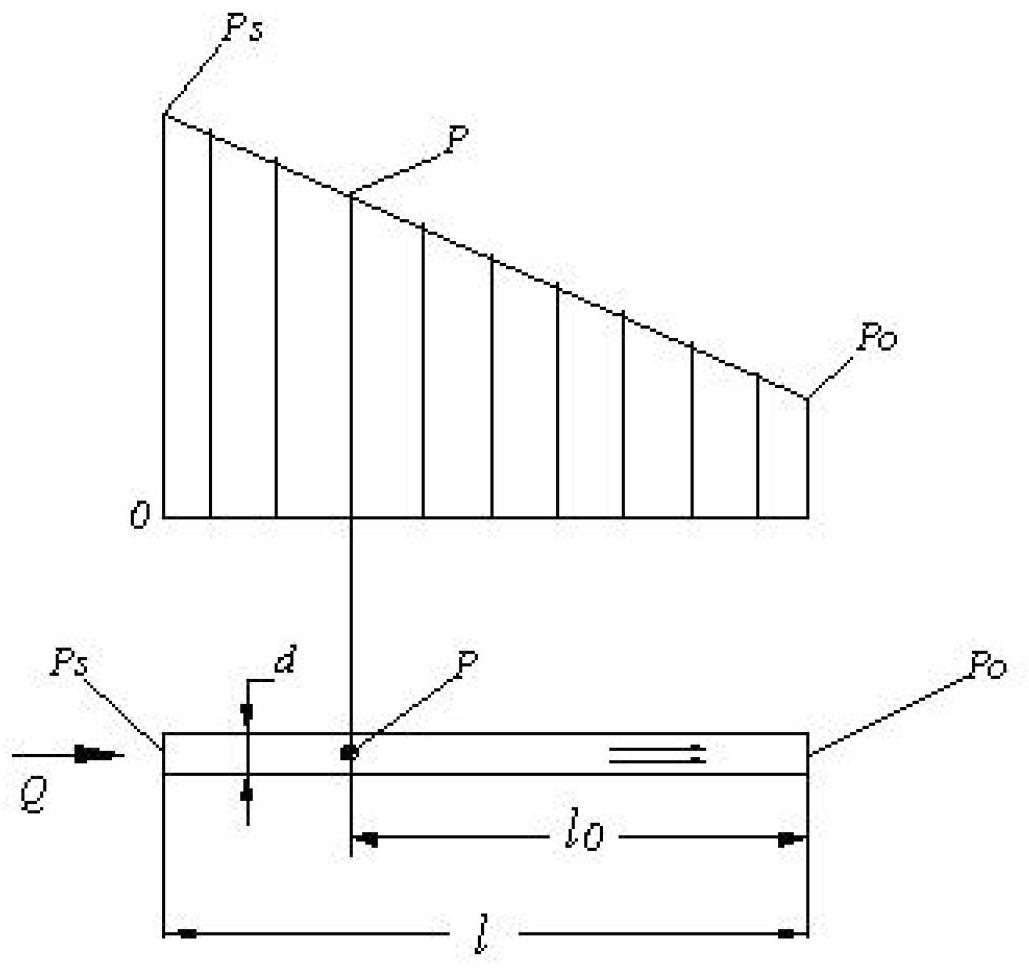

1.层流比例调压机构,包括流体层流实现机构、取压点和取压点位置调节机构;流体层流实现机构包括阀芯和阀套,其特征在于:所述的阀芯和阀套的间隙连通进油口和出油口,所述的间隙为层流层流道,在所述的间隙中流体流动呈现层流流态,进油口和出油口间的压力分布呈现稳定的线性分布;

取压点是贯穿阀套的取压孔,所述的取压孔连通所述的间隙,取压点处的压力满足以下公式:其中,Pa为取压点处的压力;Ps为进油口的压力;Po为出油口的压力;L1为取压点与出油口之间的距离;L为层流层流道的长度;且L1的取值范围为0~L;Pa的取值范围为Po~Ps;

取压点位置调节机构包括所述的阀芯和推动阀芯在所述的阀套内运动的推动部件,阀芯的移动使L1在0-L之间变化。

2.如权利要求1所述的层流比例调压机构,其特征在于:所述的间隙可以是缝隙或细长孔及使流体流动呈现为层流流态的任意流道。

3.如权利要求2所述的层流比例调压机构,其特征在于:所述的阀芯沿阀套的轴线方向移动,所述的间隙呈直线方向分布,所述的进油口和出油口设置在所述的阀芯的两端之外。

4.如权利要求2所述的层流比例调压机构,其特征在于:所述的阀芯在阀套内转动,所述的间隙呈圆环方向分布,所述的进油口和出油口设置在所述的阀芯圆周缺口上。
