专利号: 2013100959396
申请人: 周庆芬
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

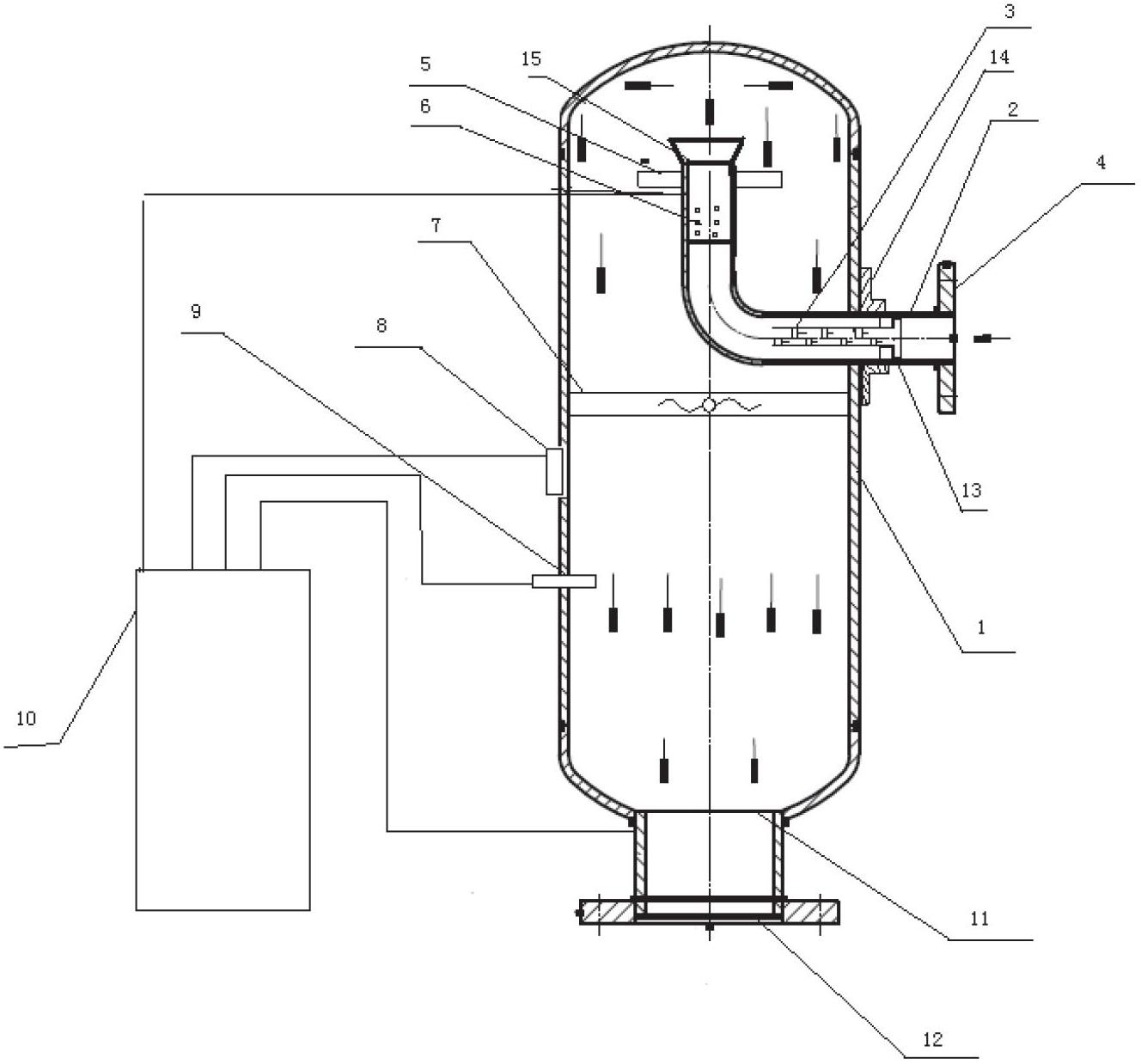

1.一种脉冲吹灰器用弱爆燃罐,其特征在于,包括:

罐体,其上设有一出气口;

进气管,所述进气管包括水平段和竖直段,所述水平段和所述竖直段彼此连接成为一个整体,其中,所述水平段从所述罐体的侧面插入至所述罐体的内部,并延伸至所述罐体的轴线,所述竖直段沿所述罐体的轴线向上延伸,所述竖直段的自由端的端部距离所述罐体的顶部20~30cm,且所述竖直段的自由端的内径由下向上逐渐增加,在所述竖直段的侧部设置有多个气孔,所述多个气孔相对所述竖直段均匀分布,且相邻两个气孔之间的间距为

2~5cm,各气孔的孔径为0.5~1cm,所述水平段固定在其插入所述罐体的位置,其自由端连通至一燃料气体储存装置,所述水平段位于所述罐体的外侧的部分还连通至一助燃气体储存装置;

气体混合装置,其设置在所述水平段部分,所述水平段中设置有一沿径向向内延伸的环状部件,所述气体混合装置具有中空筒状的壳体,壳体一端具有沿其径向向外延伸的凸缘,壳体的外径与所述环状部件的内径相适应,凸缘的外径大于环状部件的内径,以使所述壳体卡固在所述水平段的内部,所述壳体的内部设置有沿其轴线排列的多个板体,所述多个板体交错排列,构成气体流通路径;

气压表,其用于测量所述罐体内部的气体压力,密封安装在所述罐体的侧壁上;

风扇装置;

点火装置,其固定在所述罐体的靠近所述出气口的位置;

第一阀门,其设置在所述罐体的底部的所述出气口的位置;第二阀门,其设置在所述进气管的所述竖直段的自由端的端部并覆盖所述多个气孔;

控制装置,其连接至所述气压表、所述第一阀门、所述第二阀门、和所述点火装,接收所述气压表的压力检测信号,当所述气压表检测的气压大于等于预定值时,所述控制装置控制所述第一阀门开启和第二阀门关闭,同时启动所述点火装置,点燃混合气体;

所述罐体的内壁上覆盖一层耐高温材料涂层。

2.如权利要求1所述的脉冲吹灰器用弱爆燃罐,其特征在于,任一所述板体固定在所述壳体上,沿所述壳体的径向延伸,遮断其所处位置的壳体的横截面的一部分,且任一所述板体的朝向所述水平段的自由端的一侧的表面具有突起。

3.如权利要求1所述的脉冲吹灰器用弱爆燃罐,其特征在于,还包括:所述水平段从所述罐体的侧面相对于其底部的高度的三分之二处插入至罐体的内部,且所述进气管远离所述出气口。

4.如权利要求1所述的脉冲吹灰器用弱爆燃罐,其特征在于,还包括:一分流板,固定在所述进气管的竖直段上,端部与所述罐体的内壁形成环形缝隙。

5.如权利要求4所述的脉冲吹灰器用弱爆燃罐,其特征在于,所述水平段的在所述罐体的外部的自由端安装有法兰。

6.如权利要求1所述的脉冲吹灰器用弱爆燃罐,其特征在于,还包括:两个角铁,各角铁的一个侧面固定在所述罐体的外侧面,其另一侧面固定在所述水平段的外面。

7.如权利要求1所述的脉冲吹灰器用弱爆燃罐,其特征在于,所述风扇装置其包括风扇本体和环形扇架,所述环形扇架固定在所述罐体的内部的中部,所述风扇本体固定在所述环形扇架中。

8.如权利要求1~7任意一项所述的脉冲吹灰器用弱爆燃罐,其特征在于,当所述气压表检测到的气压的值小于所述预定值,所述第一阀门关闭和第二阀门开启。
