专利号: 2013100963090
申请人: 陈俞任
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

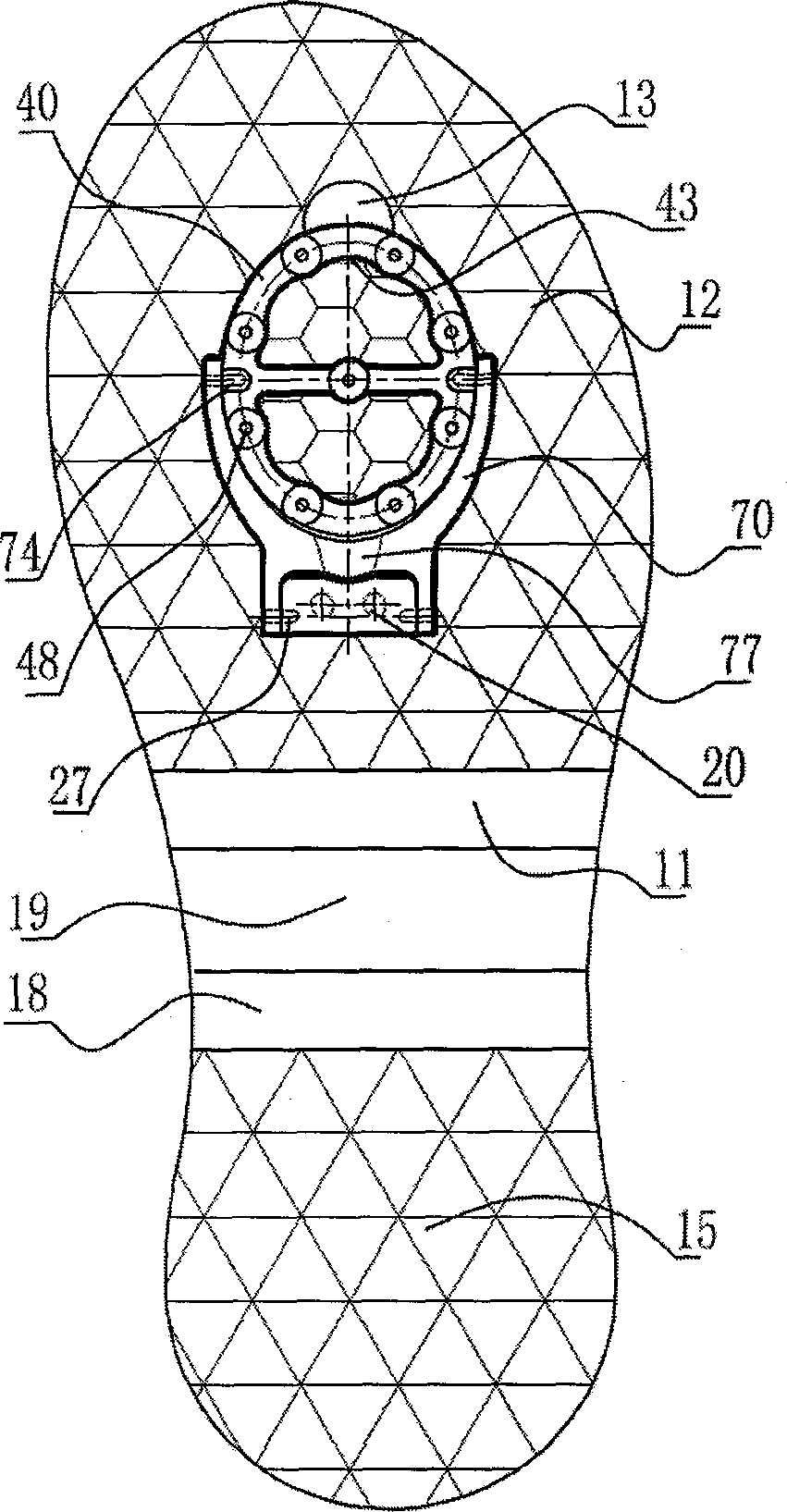

1.一种山地防滑弧面鞋底,包括鞋表面(10)、鞋上底(19)以及带有前底曲面(12)的前跟底(11)和带有后底曲面(15)的后跟底(18)以及由曲板叉座(20)、椭圆钉板(40)、曲板摆动叉(70)所组成的山地防滑组件,其特征是:所述的前跟底(11)上有曲板叉凹槽(97)和曲环固钉槽(14)以及弧面凸槽(95),所述的曲板叉凹槽(97)刚好能容纳所述的曲板摆动叉(70);所述的曲板叉凹槽(97)上有2个叉座阶梯槽(21)活动固定着所述的曲板叉座(20)的锥形防脱销(29),曲板叉座(20)两侧有叉座销轴(27)可旋转定位着曲板摆动叉(70)两侧的曲叉短脚(76)上的短脚销孔(72),曲叉长脚(75)的长脚轴销(74)可旋转定位着所述的椭圆钉板(40)的钉板销孔(47);所述的叉座销轴(27)与所述的长脚轴销(74)互为平行;所述的椭圆钉板(40)上间距布置有6至10个固钉曲面(46)以及过渡凹弧(45),所述的固钉曲面(46)与所述的曲环固钉槽(14)相吻合,所述的过渡凹弧(45)与所述的弧面凸槽(95)相吻合;所述的椭圆钉板(40)的椭圆短轴处有连接筋(42)与所述的前底曲面(12)上的连筋凹槽(94)相合;所述的固钉曲面(46)单侧有锥形防滑钉(48);所述的曲环固钉槽(14)每个都有钉槽凹坑(41)与锥形防滑钉(48)相对应,所述的锥形防滑钉(48)外露高度为3至5毫米;所述的前底曲面(12)到曲环固钉槽(14)的深度为7至9毫米;所述的固钉曲面(46)两侧面之间厚度为5至7毫米;所述的前底曲面(12)至曲板叉凹槽(97)的深度为7至9毫米;且所述的椭圆钉板(40)的内缘呈波浪椭圆弧(44),波浪椭圆弧(44)上有1至3个紧固曲扣(43)与位于曲环固钉槽(14)内环弧面上的曲板扣槽(34)相配合;而且所述的前底曲面(12)上有曲面开启凹弧(13)贴近椭圆钉板(40)外侧并且远离所述的叉座阶梯槽(21);所述的曲板摆动叉(70)的曲板连接筋(78)上单侧有一个曲板开启凹弧(77);所述的椭圆钉板(40)的椭圆外缘(49)与所述的曲叉长脚(75)的半椭圆弧(79)为间隙配合;所述的曲板叉座(20)有2只锥形防脱销(29)。
