专利号: 2013100963103
申请人: 陈俞任
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

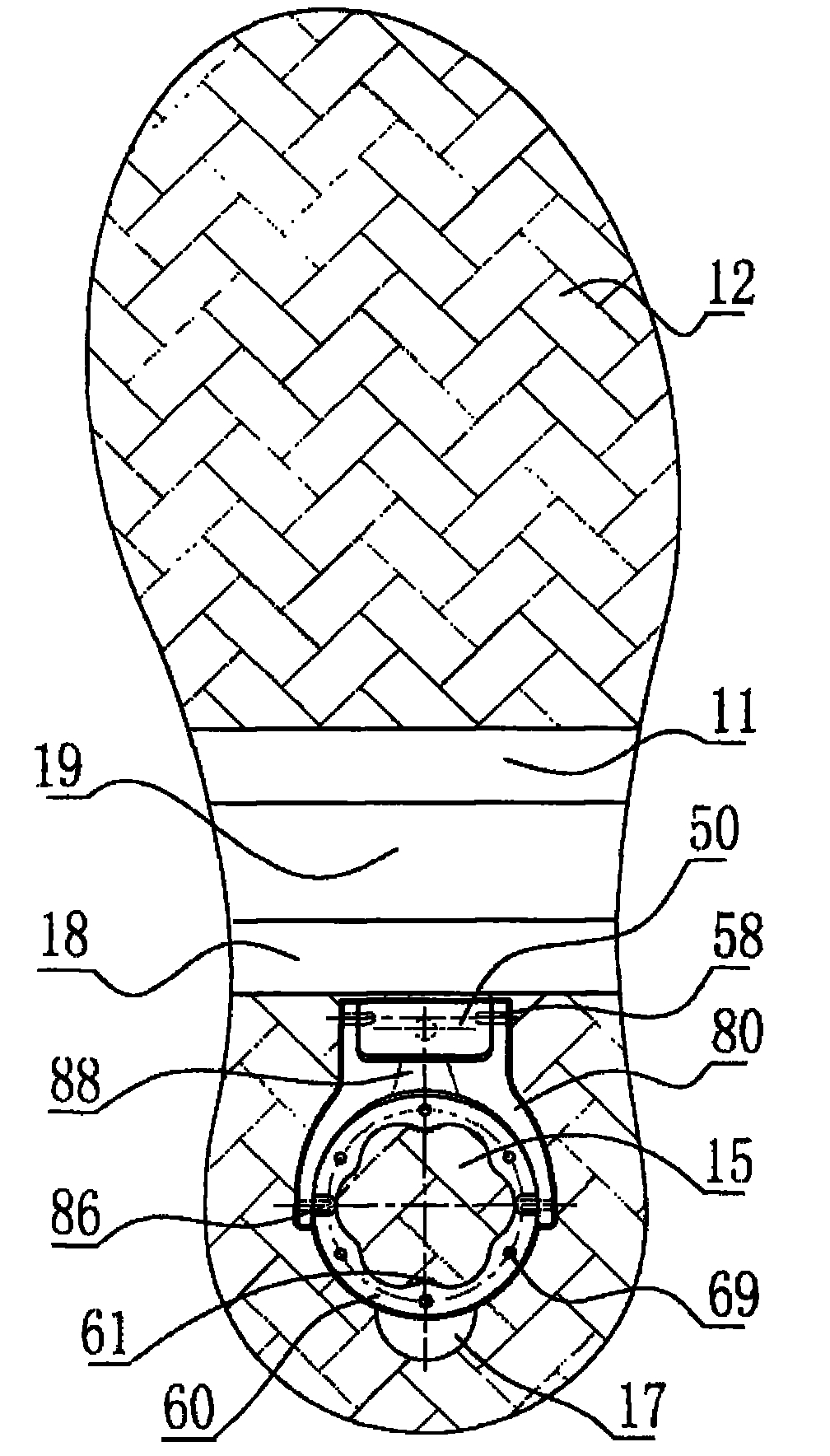

1.一种冰地防滑平面鞋底,包括鞋表面(10)、鞋上底(19)以及带有前底平面(12)的前跟平底(11)和带有后跟平面(15)的后跟平底(18)以及由摆叉座(50)、平面圆钉板(60)、摆转叉(80)所组成的冰地防滑组件,其特征是:所述的后跟平面(15)上有环形凹槽(16)和摆叉凹槽(98),所述的摆叉凹槽(98)刚好能容纳摆转叉(80);所述的摆叉凹槽(98)上有1个圆形梯阶槽(51)活动固定着摆叉座(50)的防脱锥销(59),摆叉座(50)两侧有叉座销孔(55)与摆转叉(80)两侧摆叉短脚(82)上的短脚轴销(58)可旋转配合,摆叉长脚(87)的长脚销孔(85)可旋转定位着平面圆钉板(60)的钉板轴销(86);所述的环形凹槽(16)与所述的平面圆钉板(60)两侧的钉板平面(65)相吻合;所述的钉板平面(65)单侧有对称于两钉板轴销(86)轴线的4至8个防滑锥钉(69);所述的环形凹槽(16)底面上也对称于两钉板轴销(86)轴线有4至8个锥台凹坑(91)与防滑锥钉(69)所处位置相对应;所述的防滑锥钉(69)外露高度为3至5毫米;所述的后跟平面(15)至环形凹槽(16)的深度距离大于平面圆钉板(60)两侧的钉板平面(65)之间厚度距离1至3毫米;所述的后跟平面(15)至摆叉凹槽(98)的深度距离大于摆转叉(80)两侧面之间厚度距离1至3毫米;且所述的平面圆钉板(60)的外缘呈圆形,所述的平面圆钉板(60)的内缘呈波浪圆弧(66),波浪圆弧(66)上对称设置有1至3个紧固锁扣(61)与位于环形凹槽(16)内环弧面上的锁扣侧凹槽(96)相配合;而且所述的后跟平面(15)上有平面开启凹弧(17)贴近环形凹槽(16)外侧并且远离所述的圆形梯阶槽(51)。

2.根据权利要求1所述的一种冰地防滑平面鞋底,其特征是:所述的圆形梯阶槽(51)的收小圈(52)与所述的防脱锥销(59)的锥销支柱(54)滑动配合;所述的圆形梯阶槽(51)的最大内槽直径与所述的防脱锥销(59)的锥面外缘滑动配合。

3.根据权利要求1所述的一种冰地防滑平面鞋底,其特征是:所述的摆转叉(80)的平板连接筋(83)上单侧有一个平板开启凹弧(88)。

4.根据权利要求1所述的一种冰地防滑平面鞋底,其特征是:所述的平面圆钉板(60)的外缘为球面扁圆(68),所述的摆叉长脚(87)的的半椭圆弧(89)的椭圆短轴尺寸与球面扁圆(68)直径相等;所述的半椭圆弧(89)的半边椭圆长轴尺寸大于所述的球面扁圆(68)半径0.3至0.7毫米。
