专利号: 2013100996094
申请人: 太仓市车中宝休闲用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

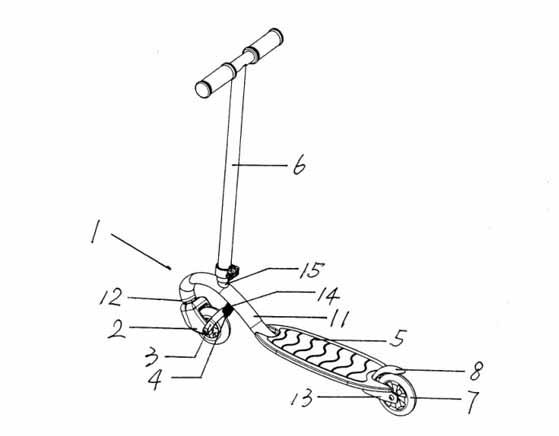

1.一种“?”形弯曲摆把拐弯式两轮滑板车,包括车身、万向轮、∩形件、拉簧、踏板、车把、后轮和后轮罩,其特征是:车身包括车梁、螺母 、后叉、拉簧连接片和车把连接头,车梁用圆管弯曲成型后制成,螺母塞入车梁成型前圆管的前端管孔内、并焊接,然后将车梁圆管的前部弯曲成侧放的“?”形、并且“?”形的弯曲处的圆管扎扁成扁椭圆管形,车梁圆管的后端焊接后叉,车梁弯侧放的“?”形弯曲的顶部焊接车把连接头,车梁底部位于车把连接头的后下方焊接拉簧连接片;万向轮轮叉的顶部有轴承,轴承中有轮叉螺栓,万向轮顶部的轮叉螺栓与螺筒拧接;∩形件是一条形金属片弯曲成∩形、然后在∩形的两端和顶部各开有一孔的部件,∩形的两端孔对应于塑料轮叉的对穿孔,并将对锁螺栓穿入∩形的两端孔与万向轮连接,∩形的顶部连接拉簧,拉簧另一头连接拉簧连接片;后叉上安装后轮,车梁的后部安装踏板,后轮罩安装于后叉上方踏板的后端,车把连接头上连接车把,车把是一横管和一竖管焊接成丁字形、竖管的底部有一开缝、竖管的底部连接一管夹。

2.根据权利要求1所述的“?”形弯曲摆把拐弯式两轮滑板车,其特征是:所述车梁圆管的中部和后部的分别焊接有两头带孔的连接所述踏板的连接片,所述的后叉是一开口向后的槽型、槽型的两后端有相互的对穿孔的金属件,所述的车把连接头是一段短圆管的一侧连接一露头的销钉。

3.根据权利要求1所述的“?”形弯曲摆把拐弯式两轮滑板车,其特征是:所述的万向轮是塑料轮叉的万向轮,包括轮叉、两轮叉轴承、一轮叉螺栓、一螺母、一对锁螺栓和一孔心带两轴承的PU轮,所述的轮叉是塑料轮叉,所述轮叉顶部的上下各有一沉孔,所述轮叉的上下沉孔之间有一贯通孔,所述轮叉下端的两轮叉上有相互的对穿孔,所述轮叉两轮叉上的相互对穿孔的孔心连线与所述轮叉上下两沉孔的中心线相垂直,所述轮叉两轮叉上的相互对穿孔的孔心连线与所述轮叉上下两沉孔的中心延长线相距3~4公分,所述的轮叉两轮叉上的相互对穿孔的里端各有一凸圈,所述轮叉的上下沉孔中各镶嵌一轮叉轴承,两所述轮叉轴承的内孔中穿入一轮叉螺栓,穿入两所述轮叉轴承内孔中的一轮叉螺栓上拧接一螺母,所述万向轮顶部的轮叉螺栓与所述的螺筒拧接,两所述的轮叉轴承是普通的滚珠轴承。

4.根据权利要求1所述的“?”形弯曲摆把拐弯式两轮滑板车,其特征是:所述的踏板可以是木质多层夹板制成,也可以是塑料注塑而成。

5.根据权利要求1所述的“?”形弯曲摆把拐弯式两轮滑板车,其特征是:所述的车把,是由一横圆金属管、和一竖圆金属管焊接成的丁字形车把,所述的竖管的底部有一开缝,所述竖管的底部通过销钉连接一管夹,所述的管夹是带有一快拆的管夹,快拆用于将所述的管夹收紧所述竖管的开缝与所述车把连接头的抱接,所述竖管的开缝与所述车把连接头上露头的销钉相对应。

6.根据权利要求1所述的“?”形弯曲摆把拐弯式两轮滑板车,其特征是:所述的后轮是塑料轮毂的PU轮,所述的后轮中间的两侧各镶嵌一轴承,所述的后轮通过对锁螺栓连接于所述后叉两后端的对穿孔中。

7.根据权利要求1所述的“?”形弯曲摆把拐弯式两轮滑板车,所述的后轮罩由塑料注塑而成,所述后轮罩的前下方有一孔,所述后轮罩的孔通过螺栓配合垫片与所述踏板的后端连接。
