1.一种纳米纤维素/木质素阻光膜的制备方法，其特征在于一种纳米纤维素/木质素阻光膜的制备方法，按以下步骤进行制备：一、在搅拌条件下，将粗碱木质素溶于氢氧化钠溶液中，再离心除去不溶物，取上清液，真空干燥后得到提纯的碱木质素，其中氢氧化钠溶液的浓度为0.1mol/L；

二、采用碱预处理硫酸酸解法制备纳米纤维素，得到纳米纤维素直径为10nm～20nm、长度为145nm～155nm的纤维素Ⅱ型纳米纤维素水溶胶；

三、将步骤一制备的碱木质素、步骤二制备的纳米纤维素水溶胶、聚乙烯醇、去离子水、聚丙烯酰胺和甘油共混，得到共混物，其中碱木质素与聚乙烯醇的质量比为2～3：8～7，聚丙烯酰胺的质量与碱木质素和聚乙烯醇的总质量比为2%，纳米纤维素水溶胶中纳米纤维素的质量与碱木质素和聚乙烯醇的总质量比为0.5%～10%，甘油的质量与碱木质素和聚乙烯醇的总质量比为10%，纳米纤维素水溶胶和去离子水的总体积与碱木质素和聚乙烯醇的总质量比为2：1；

四、将步骤三得到的共混物在温度为88℃～92℃的水浴中搅拌2.8h～3.2h，再超声处理8min～15min，然后在真空条件下除去气泡，得到成膜液，将成膜液在平整的聚四氟乙烯板上铺膜，用刮板刮匀，在室温下干燥22h～26h，得到纳米纤维素/木质素阻光膜。

2.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤一中将50g粗碱木质素溶于1000mL浓度为0.1mol/L的氢氧化钠溶液中。

3.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤二中纳米纤维素水溶胶的浓度为7.744g/L。

4.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤三中纳米纤维素水溶胶中纳米纤维素的质量与碱木质素和聚乙烯醇的总质量比为

0.6%～8%。

5.根据权利要求4所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤三中纳米纤维素水溶胶中纳米纤维素的质量与碱木质素和聚乙烯醇的总质量比为1%。

6.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤四中在温度为90℃的水浴中搅拌3h。

7.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤四中超声处理9min～12min。

8.根据权利要求7所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤四中超声处理10min。

9.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤四中在室温下干燥24h。

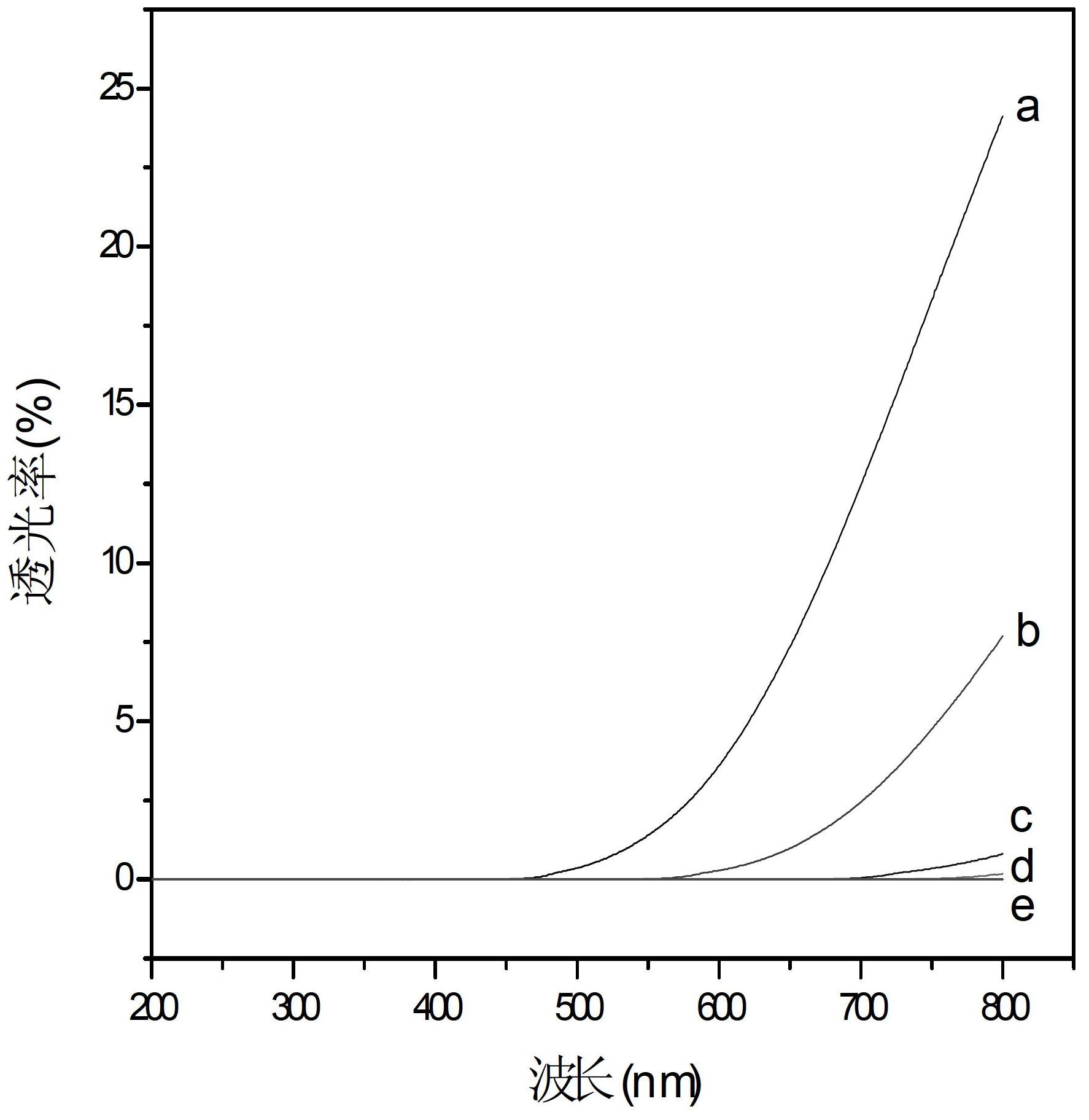

10.根据权利要求1所述的一种纳米纤维素/木质素阻光膜的制备方法，其特征在于步骤四中纳米纤维素/木质素阻光膜的厚度为0.06mm～0.09mm。
