1.一种铒铽共掺氟卤磷酸盐玻璃，其特征在于，各组分按摩尔百分含量计，分别如下：Ba(H2PO4)2 15～20%，Mg(PO3)2 15～20%，AlF3 5～10%，BaF2 10～20%，MgF2 15～30%，NaX 20～30%，ErF3 1～5%，TbF3 4～10%；

其中，X为 F、 Cl、Br、I中的任一种或任几种的组合。

2.一种权利要求1的铒铽共掺氟卤磷酸盐激光玻璃的制备方法，其特征在于：将各所述组分混合均匀形成混合料后放入坩埚中，并置于电炉中进行熔制得到熔融的玻璃液，在所述熔制的过程中通入高纯氧气以对玻璃液除水。

3.根据权利要求2所述的制备方法，其特征在于：将除水后的玻璃液经均化澄清，然后快速将所述玻璃液浇注到已经预热好的模具上，然后放入已升温至所述玻璃的玻璃化转变温度的马弗炉中，进行退火。

4.根据权利要求2或3所述的制备方法，其特征在于：进行所述熔制的温度为

900-1000℃。

5.根据权利要求2或3所述的制备方法，其特征在于：进行所述熔制的时间为15-20 分钟。

6.根据权利要求3所述的制备方法，其特征在于：所述模具的预热温度为350-370℃；

玻璃液在所述马弗炉中的保温时间为2-3小时；进行所述退火时，先以9-11℃/小时的速度将所述马弗炉的温度降至100-110℃，然后关闭马弗炉，使马弗降温至室温。

7.一种权利要求1的铒铽共掺氟卤磷酸盐激光玻璃的制备方法，其特征在于，包括如下步骤：① 将各所述组分混合均匀形成混合料后放入坩埚中，并置于900-1000℃的硅碳棒电炉中熔制15-20 分钟得到熔融的玻璃液，熔制过程中始终通入高纯氧气以对玻璃液除水；

②将除水后的玻璃液经均化澄清，然后快速浇注到已预热至350-370℃的模具上，后再放入已升温至所述玻璃液的玻璃化转变温度的马弗炉中，保温2-3小时后，再以9-11℃/小时的速度将所述马弗炉降温至100-110℃，然后关闭马弗炉，使马弗降温至室温。

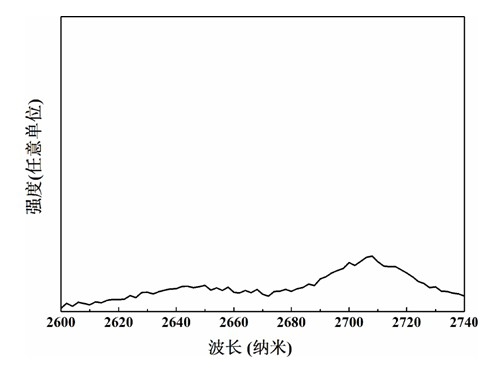

8.一种权利要求1的铒铽共掺氟卤磷酸盐激光玻璃的用途，其特征在于：所述铒铽共掺氟卤磷酸盐激光玻璃用作3 m激光玻璃的光纤预制棒的芯层。
