专利号: 2013101129138
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

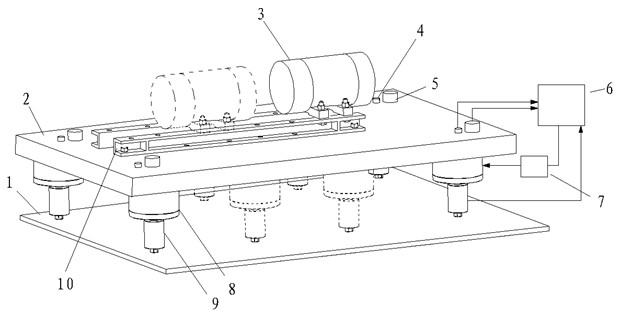

1.基于磁流变技术的轨道隔振多功能试验平台,其特征在于:包括轨道振动模拟发生器(3)、浮置板模拟平面(2)、磁流变隔振器(8)、道床模拟平面(1)、位移传感器(5)、加速度传感器(4)、力传感器(9)、控制器(6)、模拟轨道(10)及磁流变隔振器驱动电源(7),其中所述模拟轨道(10)固定在浮置板模拟平面(2)上方,在模拟轨道(10)上安装若干个轨道振动模拟发生器(3);所述浮置板模拟平面(2)下方安装若干个磁流变隔振器(8),在每个磁流变隔振器(8)下端与道床模拟平面(1)之间设置力传感器(9);在浮置板模拟平面(2)上方或下方安装若干个位移传感器(5)和加速度传感器(4);

所述控制器(6)分别与位移传感器(5)、加速度传感器(4)、力传感器(9)和轨道振动模拟发生器(3)连接,控制器(6)还通过磁流变隔振器驱动电源(7)与磁流变隔振器(8)连接;

控制器(6)对所述试验平台模拟的若干种工况下的浮置板模拟平面(2)的振动进行测试和控制。

2.根据权利要求1所述基于磁流变技术的轨道隔振多功能试验平台,其特征在于:所述控制器(6)对所述试验平台模拟的若干种工况下的浮置板模拟平面(2)的振动进行测试和控制的步骤包括:控制器(6)输出激振力信号控制轨道振动模拟发生器(3)产生振动,并带动整个浮置板模拟平面(2)振动;位移传感器(5)、加速度传感器(4)和力传感器(9)分别检测振动位移、测振动加速度和浮置板模拟平面(2)传递到道床模拟平面(1)上的力,并将检测到的各个信号传递到控制器(6);控制器(6)对各个信号进行计算得到反馈信号,将该反馈信号输入磁流变隔振器驱动电源(7)后,再输出励磁电流给磁流变隔振器(8),磁流变隔振器(8)通过调节阻尼来减小浮置板模拟平面(2)的振动。

3.根据权利要求1或2所述基于磁流变技术的轨道隔振多功能试验平台,其特征在于:

所述试验平台模拟的若干种工况包括列车行驶在弯道、直道和上下坡情况下的浮置板模拟平面(2)的振动。

4.根据权利要求3所述基于磁流变技术的轨道隔振多功能试验平台,其特征在于:所述若干种工况是通过改变浮置板模拟平面(2)的个数、排列方式以及磁流变隔振器(8)安装的数量和位置来实现的。

5.根据权利要求2所述基于磁流变技术的轨道隔振多功能试验平台,其特征在于:所述控制器(6)输出激振力信号时,控制各个轨道振动模拟发生器(3)的振动次序,模拟出列车移动载荷通过浮置板模拟平面(2)的振动情况。

6.根据权利要1或2所述基于磁流变技术的轨道隔振多功能试验平台,其特征在于:

将所述试验平台上安装的磁流变隔振器(8)更换为被动隔振器或半主动隔振器,通过试验平台的试验得出被动隔振器或半主动隔振器的隔振性能。
