1.一种三维有序多孔碳/普鲁士蓝纳米复合材料的制备方法，其特征是方法步骤为：

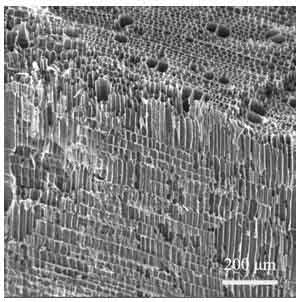

1）通过碳化得到三维有序多孔碳：把大小合适的整块的具有多孔结构的干燥的洋麻杆放在管式炉里面于900 ℃ N2氛围煅烧2 h得到三维有序多孔碳；

2）通过化学合成得到三维有序多孔碳/普鲁士蓝纳米复合材料：(1) 把上述三维有序多孔碳切成合适大小，进行酸处理，得到功能化的三维有序多孔碳;(2) 把5-30 mL30 mM FeCl3 与上述块状的0.5-1.5 g功能化的三维有序多孔碳混合，超声1 h，让FeCl3 吸附在功能化的三维有序多孔碳材料表面，之后，在此混合物中加入

5-30 mL30 mM K3Fe(CN)6 和1-2 mL质量分数36%-38%浓盐酸 ，让其在圆底烧瓶中于80 ℃ 加热回流12 h，最后所得到的蓝色的产物用超纯水洗至pH=7，然后于烘箱中75 ℃干燥3 h，即得到三维有序多孔碳/普鲁士蓝纳米复合材料。
