1.一种石墨烯基三维聚苯胺阵列纳米复合材料的合成方法，其特征是方法步骤为：

1）将12-24 mg石墨烯分散于10-20 mL乙腈中，加入24-48 mg四硝基苯四氟硼酸重氮盐作为功能化试剂，300-600 mg四丁基四氟硼酸盐作支持电解质，于避光处静置5-10 h，产物离心分离，用乙醇洗涤，除去过量的重氮盐与电解质；

2）用醋酸与锌粉将硝基还原为胺基：在体积比为3：2的乙醇水溶液中，加入一定质量的醋酸、锌粉、氯化铵，各反应物摩尔比为硝基化合物/锌粉=1/8 ；硝基化合物/醋酸=1/0.2 ；硝基化合物/NH4Cl= 1/0.12 ，在80 ℃下反应3小时，产物进行离心分离，用HCl除去过量锌粉，产物在60 ℃下真空干燥4 小时；

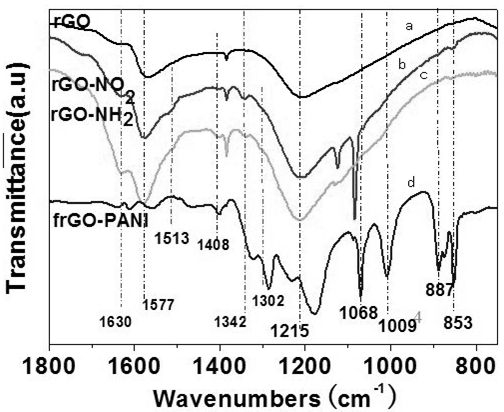

3）将3-6 mg上述产物分散在1.0 M H2SO4中，加入摩尔比为4:1的苯胺和过硫酸铵，在冰浴中反应6 小时，产物进行离心分离，将产物在60 ℃下真空干燥8 小时。
